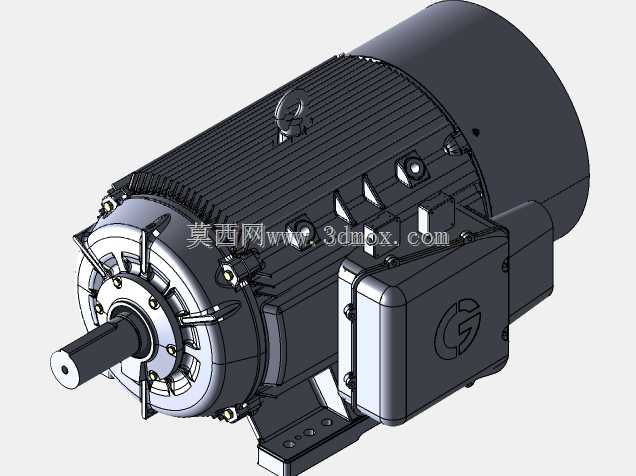

355机座三相异步电动机三维结构

　　这款355规格的电动机三维模型，完整还原了中大功率三相异步电机的全结构细节，可直接用于成套设备的动力单元选型校核、整机装配干涉检查以及生产线布局模拟。从实际工程应用场景来看，这类机座号的电机常被配置在矿山输送设备、中型风机水泵机组、冶金生产线辅机、建材加工设备的动力输入端，作为整套设备的核心动力源，需要匹配不同工况的负载特性，因此模型在结构还原上充分考虑了实际安装与运维的细节需求。

　　模型完整呈现了电机的定子外壳散热筋结构，沿机壳周向均匀排布的纵向散热筋，在建模时严格遵循实际散热面积计算逻辑，筋条的高度、间距以及端部倒角都和实物保持一致，既保证三维装配时的外观还原度，也能为后续做热仿真分析提供准确的结构基础。电机前端的端盖部分，还原了法兰安装面的螺栓孔位分布、轴承室的配合台阶以及输出轴的轴伸尺寸，输出轴上的键槽、轴端挡圈安装位都做了精确建模，方便设计人员直接对接联轴器、带轮等传动部件的装配校核，不用再二次测绘轴伸尺寸。

　　机座侧面的接线盒结构，模型还原了接线盒的安装螺栓位、进线口的密封结构以及盒内接线端子的排布空间，在做电气布线设计时，可以直接参考接线盒的位置和尺寸规划线缆走向，避免出现线缆长度不足、折弯半径不够的问题。电机底部的卧式安装脚座，建模时准确还原了安装孔的中心距、脚座的平面加工区域以及加强筋的结构，设计人员在做设备底座设计时，可以直接提取安装孔坐标来加工底座的安装螺孔，也能校核脚座和底座之间的配合间隙，避免现场安装时出现孔位不对、干涉磕碰的问题。

　　从设计思路来看，这款模型在建模时采用了分部件参数化构建的逻辑，机壳、端盖、定子、转子、接线盒、风罩等部件都做了独立的实体建模，既可以单独导出单个零件做工程图生成，也能在总装配体中直接做爆炸视图，用于装配工艺指导或者运维手册的配图。电机尾部的风罩和风叶结构也做了完整还原，风罩的通风孔排布、风叶的角度都和实物一致，在做设备整体通风散热规划时，可以参考风罩的出风方向调整周边设备的布局，避免热风直吹其他敏感元器件。

　　在安装边界尺寸上，模型严格遵循355机座号的标准尺寸规范，轴伸直径、键槽宽度、安装孔中心距、机座中心高、整机总长总宽总高都和实际量产产品保持一致，设计人员在做整机布局时，可以直接将模型导入装配体，不用额外调整尺寸就能准确判断电机的安装空间是否充足，也能校核电机和周边传动部件、防护结构的安全距离，比如带传动时的皮带防护罩空间、联轴器的安全防护壳安装空间，都能通过模型直接做干涉检查。另外模型上的吊环安装位、接地螺栓位置也都做了准确还原，在做设备吊装方案设计时，可以参考吊环位置规划吊点，确保吊装过程中电机的重心平衡，接地螺栓的位置也能方便电气设计时规划接地线缆的连接路径，符合电气安全规范的要求。

　　对于结构设计从业者来说，这款模型可以直接作为通用动力部件的模型库素材，不用从零开始建模，能大幅缩短成套设备的设计周期；对于设备选型人员来说，可以通过模型直观查看电机的结构形式和安装尺寸，快速判断是否适配现有设备的安装空间，不用反复核对二维样本的尺寸参数；对于三维建模学习者来说，也可以参考这款模型的建模逻辑，学习中大型工业电机的结构拆分方法、特征建模技巧以及装配配合的规范。
