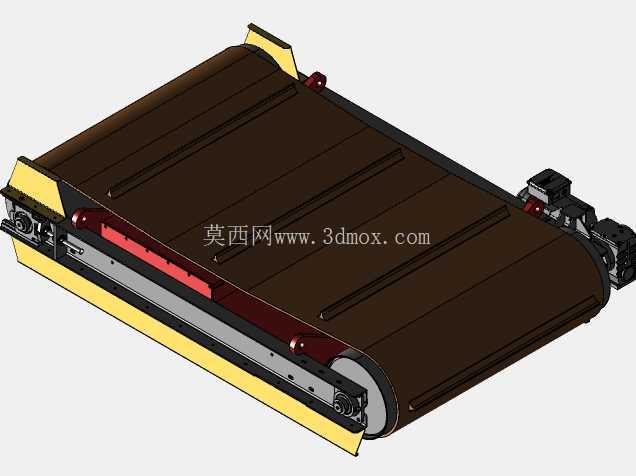

带外磁选机构OBMS皮带式除铁装置

　　在矿山、建材、煤炭散料输送的生产线上，混杂在物料里的铁磁性杂物一直是损伤下游破碎、研磨设备的核心隐患，这类带外磁结构的皮带式磁选装置，就是直接架设在主输送皮带上方，在物料随皮带匀速输送的过程中，不间断完成铁磁性杂物吸附分离的核心分选设备。不同于传统悬挂式固定磁块的除铁装置，这套结构采用自带环形输送皮带的设计，磁系布置在设备内部的皮带回程段下方，当主输送皮带上的物料经过设备下方的磁场作用区域时，混杂在物料里的铁件、钢渣、破碎设备脱落的衬板螺栓等铁磁性杂物会瞬间被强磁场吸附，贴合在设备自身的环形皮带外表面，随着皮带持续运转，被吸附的铁磁杂物会被带离主输送线的磁场覆盖区域，当皮带运转到无磁区的卸料端时，杂物会自动脱落到专门的收集槽内，全程不需要停机清理，能适配连续化生产的流水线作业需求，不会因为除铁作业中断主物料的输送流程。

　　从结构设计逻辑来看，这套设备的机架采用分段式焊接结构，两侧的端板预留了与现场输送机架连接的安装孔位，整体安装高度可以根据主输送皮带的料层厚度灵活调整，设备自身的环形皮带采用耐磨橡胶材质，表面做了防滑纹理处理，能避免被吸附的尖锐铁件划伤皮带表面，同时减少皮带运转过程中的打滑问题。设备两端的主从动辊采用腰鼓形设计，能自动纠正皮带运转过程中的跑偏问题，不需要额外加装复杂的纠偏机构，降低后期运维的调整频次。磁系部分采用高磁能积的磁块按特定极性排列组装，磁场作用深度可以覆盖主输送皮带上部150-300mm的料层范围，针对不同粒度的物料，可以通过调整磁系的安装角度来改变磁场的作用范围，避免因为料层过厚导致底层铁件无法被有效吸附。

　　设备侧边布置的驱动单元采用直连式减速结构，不需要额外布置复杂的传动链条，驱动侧的安装座预留了张紧调节余量，后期更换皮带时只需要松开张紧螺栓就能快速拆卸辊筒，减少设备维护的停机时间。从安装边界来看，这套设备的整体宽度适配主流的工业输送皮带规格，机架两侧的伸出段长度控制在合理范围，不会占用输送线两侧过多的检修通道空间，设备底部与主输送皮带的安全间隙可以根据现场输送物料的最大粒度调整，避免大块物料通过时刮蹭设备底部。在实际应用场景中，这类设备除了用在矿山破碎环节的前段除铁，还可以适配建筑垃圾回收分选、火电燃煤输送、粮食加工除杂等多个场景，针对不同的物料特性，只需要调整磁系的磁场强度和皮带的运转速度，就能匹配不同的分选精度要求。

　　结构设计过程中，重点考虑了现场恶劣工况下的耐用性，所有外露的结构件都做了防锈防腐处理，转动部位的轴承座采用密封式结构，能阻挡现场的粉尘进入轴承内部，延长轴承的更换周期。设备顶部的护板采用可拆卸式设计，日常巡检时可以快速打开护板检查内部磁系的固定情况和皮带的磨损状态，不需要完全拆解设备主体。不同于内置磁系的磁选滚筒结构，这种外磁式的皮带结构不需要改动原有主输送线的滚筒结构，只需要在原有输送线的机架上方加装固定支架就能完成安装，特别适合老旧生产线的除铁设备升级改造，不需要对原有输送线做大规模的结构改动，能大幅降低改造的施工成本和停机时间。在实际选型匹配时，需要根据主输送皮带的运行速度、物料的堆积厚度、待分选铁件的最小尺寸来确定设备的磁系长度和磁场强度，这套结构的磁系段长度覆盖了物料经过的核心吸附区域，能保证铁件经过磁场区域时有足够的时间被吸附，不会因为皮带运行速度过快导致吸附不彻底。皮带的运行速度设置为低于主输送皮带的运行速度，能保证被吸附的铁件平稳脱离料层，不会因为速度差导致铁件重新掉落到物料流中。设备的卸料端专门设置了导料斜板，脱落的铁磁杂物会沿着斜板滑落到侧面的收集箱内，避免杂物重新掉落到主输送皮带上，保证除铁的彻底性。
