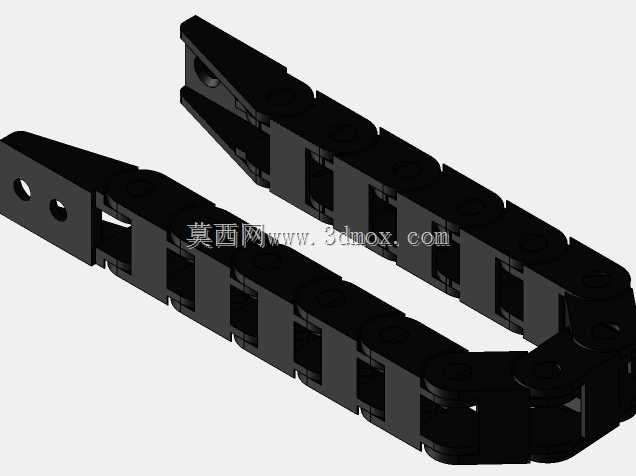

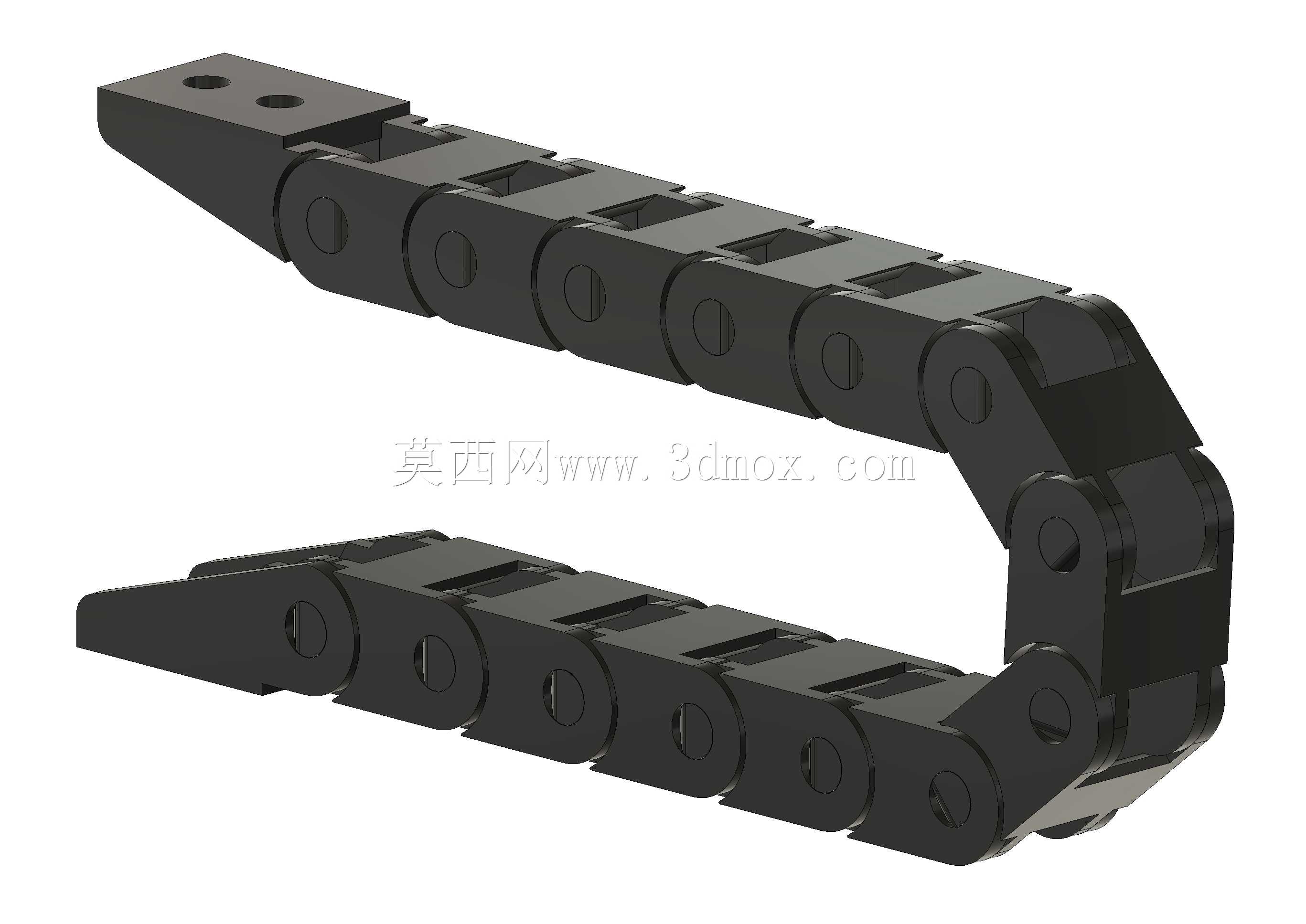

7x7mm封闭式工程拖链结构设计

　　这款7x7mm规格的封闭式拖链，是针对小行程、窄安装空间的轻型线缆防护需求开发的结构件，日常在桌面级小型自动化设备、3D打印设备运动轴、小型检测仪器走线机构、电子产线微型移栽模组这类场景中应用十分广泛，主要作用是在设备部件做往复直线或小角度回转运动时，对内置的线缆、气管、细径油管形成约束与防护，避免运动过程中线缆与周边结构件发生剐蹭、拉扯、过度弯折，同时规整走线布局，减少设备内部线缆杂乱带来的维护干扰。

　　从结构设计逻辑来看，这款拖链采用全封闭的链节结构，和开放式拖链相比，封闭的外轮廓可以有效阻挡加工过程中产生的细小切屑、粉尘、切削液飞溅进入拖链内部，避免杂质卡滞链节转动、磨损内部线缆外皮，适配有少量粉尘、轻度溅污的作业环境。单节链节之间采用销轴铰接的连接方式，每节的转动角度做了限位设计，避免拖链弯折半径过小损伤内部线缆，弯折半径的取值匹配常规小规格信号线缆、细气管的最小允许弯折半径，防止线缆长期处于过小弯折半径下出现线芯断裂、气管弯折堵气的问题。

　　尺寸与安装边界上，这款拖链的内部通腔尺寸为7mm×7mm，刚好可以容纳3-4根直径2mm以内的信号线缆，或是2根外径4mm的气动气管，适配小负载、少线缆的运动轴走线需求，不会因为内部空腔过大造成结构冗余、占用额外安装空间。两端的安装接头采用一体化的平板固定结构，接头上预留两个安装孔，可以直接通过M2/M2.5的小规格螺丝固定在设备的运动端和固定端安装面上，不需要额外搭配转接接头，减少安装环节的配件数量，固定端和活动端的接头结构对称，安装时不需要区分方向，降低现场装配的出错概率。

　　实际选型使用时需要注意，这款拖链属于轻型负载规格，仅适合水平安装、行程在1米以内的运动场景，不适合垂直悬空长行程安装，也不能承受线缆之外的额外负载，内置线缆的时候需要预留10%以上的空腔余量，避免线缆堆叠过满造成拖链运行卡滞，线缆铺设时不能出现扭绞，要顺着拖链的弯曲方向自然排布，减少运行过程中线缆和链节内壁的摩擦。链节的铰接位置做了小间隙配合设计，运行时的阻力很小，不会给小型运动轴带来额外的负载阻力，同时铰接位置的耐磨结构可以保证长期往复运动下不会出现明显的松旷，避免拖链运行时出现跑偏、卡滞的问题。

　　和同规格的其他拖链相比，这款封闭结构的拖链外表面没有多余的凸起和凹槽，整体轮廓平整，在狭小的设备内部安装时不会和周边的其他结构件发生干涉，链节的拼接和拆卸都不需要额外工具，后期维护更换线缆时，可以直接拆开对应位置的链节操作，不需要将整根拖链从设备上完全拆除，能够大幅缩短设备维护的时间。在小型非标自动化设备的设计过程中，这类小规格封闭拖链经常被用在传感器走线、小型气动元件的气管防护场景，尤其是在有少量电子元件焊渣、组装工位细小粉尘的环境下，封闭结构的防护优势比开放式拖链更加明显，能够有效降低线缆破损带来的设备故障概率，减少日常维护的频次。
