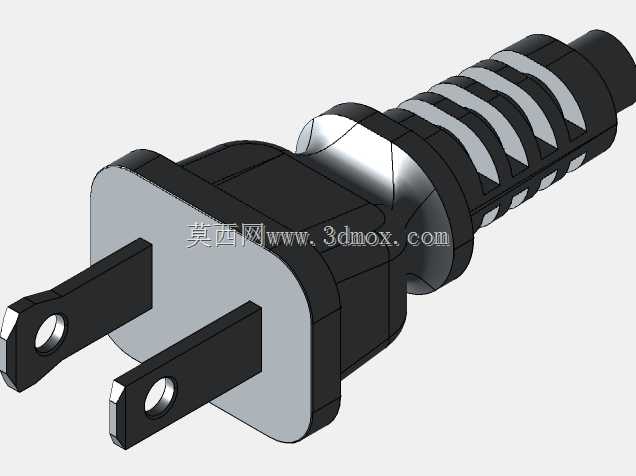

美标NEMA1-15P两扁插交流电源插头

　　这款美标两扁插电源接插件，主要面向北美民用及轻工业低压供电场景设计，适配120V/15A以内的交流供电回路，常见于小型家电、桌面电子设备、手持电动工具的取电端，是民用供电链路里直接和墙面插座、延长线排插对接的终端连接件。从结构设计逻辑来看，插片部分采用平行等宽的扁铜基材结构，插片根部做了圆弧过渡的应力释放设计，插片表面预留的圆形铆接孔，是用来和内部导线端子压接后做二次铆固，避免长期插拔过程中导线和插片松脱引发接触电阻过大、发热打火的问题；插片的厚度、间距、伸出长度完全匹配NEMA 1-15规格的插座公差要求，插拔力控制在行业通用的合理区间，既不会因为插拔过松导致接触不良，也不会因为插拔力过大造成用户使用不便。

　　插头本体的绝缘外壳采用前后合模的包胶结构，插片和外壳结合的位置做了一圈凸起的挡边，一方面可以在插头插入插座后遮挡插片根部的带电间隙，避免异物触碰引发触电风险，另一方面也能增强插片根部的结构强度，避免插片受侧向力弯折。尾部的线缆防弯折结构是这款插头设计里比较实用的部分，采用多道环形凹槽的波纹管式结构，替代传统的单一硬胶尾档，这种结构可以让线缆在受到弯折、拉扯的时候，应力分散在多道凹槽的形变区间里，避免线缆在出线位置因为反复弯折出现线芯断裂、外胶皮破损的问题，尤其适合手持电动工具这类需要频繁移动、线缆经常弯折的使用场景。

　　从安装边界来看，这款插头的整体轮廓尺寸适配常规美标墙面插座的安装间距，插合后插头本体突出墙面的厚度控制在合理范围，不会遮挡相邻插座的插孔位置；尾部的防弯结构最大适配常规两芯电源线的线径范围，压线位置的内部筋位可以卡紧线缆外被，承受规定范围内的轴向拉力不会出现线缆脱出的问题。在实际选型应用中，这类插头需要匹配对应线径的两芯铜导线，压接插片的时候需要保证插片和导线的接触面积足够，压接点电阻符合安规要求，外壳合模后的接缝位置需要做到无明显毛刺、缝隙均匀，避免使用过程中积灰受潮引发绝缘性能下降。

　　不同于带接地极的NEMA 5-15插头，这款1-15P规格的插头仅适用于二类电器的供电场景，也就是设备本身具备双重绝缘结构、不需要接地保护的用电设备，在出口类小家电、手持电动工具的电源线配套中应用非常广泛。建模过程中需要重点控制插片的形位公差，两个插片的平行度、平面度直接影响插拔手感和接触可靠性，插片和绝缘外壳的配合公差需要控制在合理范围，既不能因为间隙过大导致插片晃动，也不能因为过盈量太大造成合模装配困难；尾部防弯结构的凹槽深度、壁厚需要反复校核，保证弯折的时候应力分布均匀，不会出现局部应力集中导致的胶料开裂问题。绝缘外壳的边角全部做了圆角过渡处理，没有尖锐的棱角，一方面是注塑生产的时候便于胶料流动、减少应力集中，另一方面用户插拔的时候握持手感更好，不会被锐边划伤。插片的头部做了小角度的倒角引导，插入插座的时候可以顺利对准插孔的弹片开口，避免硬插导致插片弯折或者插座弹片变形。
