工业光电检测传感器结构三维数模

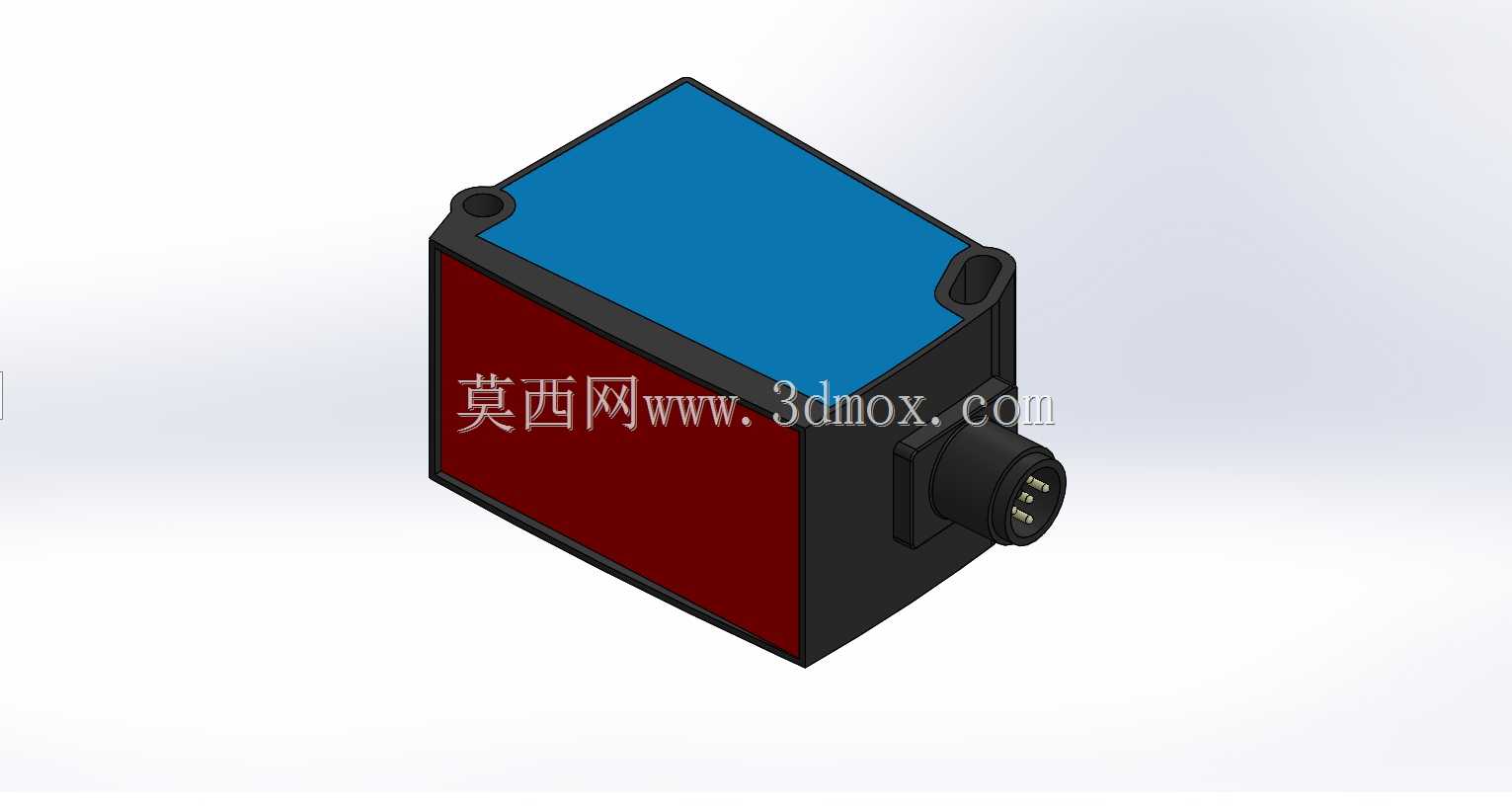

　　在自动化产线的物料到位检测、输送线工件计数、立体仓库货位探测、AGV小车障碍物识别这类场景里，这类光电检测元件是出镜率极高的基础工控部件，很多做设备结构设计的工程师在布局整机检测点位时，都会优先选用这类方壳型光电传感器，核心原因就是它的安装适配性足够强，不需要额外设计复杂的安装转接件就能快速固定在型材机架、设备侧板或者输送线支架上。从结构设计的角度看，这款传感器的外壳采用了方正的块式造型，主体外壳做了棱角分明的直角过渡，顶部的蓝色盖板和侧面的红色功能区做了明确的视觉区分，现场调试人员不用凑近看标识，就能快速分辨出传感器的受光面和接线侧，能减少现场装调时的方向装错概率。外壳两侧预留的带沉台安装孔是这类传感器的典型设计，安装孔的位置做了内凹的沉台结构，固定螺丝拧入之后螺丝头不会突出外壳表面，既避免了螺丝突出剐蹭周边的线缆或者工件，也能让传感器贴紧安装面，保证长期运行时不会因为设备振动出现位置偏移。接线端采用了侧出的航空插头式接插件，插头做了定位卡扣设计，对接的时候不用反复核对针脚定义，插到位之后卡扣会自动锁止，设备运行时的振动不会导致接插件松脱，后续维护更换的时候也不用重新接线，拔下插头就能替换整个传感器，能大幅缩短产线停机维护的时间。

　　做三维建模的时候，这类传感器的外形尺寸公差控制要格外注意，尤其是两个安装孔的中心距、安装面到检测面的垂直距离、接插件的突出长度这几个关键尺寸，必须和实物的安装边界完全匹配，不然在做整机装配干涉检查的时候，很容易出现传感器和周边的钣金护板、输送辊道、工件托盘发生空间干涉的问题，很多新手工程师在调用通用传感器模型的时候，经常忽略接插件的侧出长度，导致实际装配时插头被旁边的结构件顶住，没法正常插接线缆。从功能实现的角度，这类光电传感器的检测面做了内凹的防护设计，检测透镜不会直接突出在外壳表面，现场如果有轻微的工件剐蹭、粉尘飞溅，不会直接损伤核心的光学透镜，能延长元件在复杂工业现场的使用寿命。

　　外壳的边角虽然是直角过渡，但所有的棱边都做了微小的倒角处理，不会有锋利的锐边，安装调试人员操作的时候不会被划伤，也符合工控设备的安全设计规范。在不同的应用场景里，这款传感器的安装方式也很灵活，既可以通过两侧的安装孔直接固定在安装面上，也可以搭配专用的L型安装支架调整检测角度，不管是垂直向下检测输送线上的工件到位，还是水平安装检测料仓的物料高度，或者倾斜安装检测透明包装的有无，都能通过调整支架角度满足检测需求。建模的时候除了要还原外部的安装结构，还要注意接插件部分的针脚布局和插头的插拔空间预留，在整机三维装配里，要给插头的插拔留出至少15mm的操作空间，不然现场接线的时候手指或者工具没法伸进去操作，会给现场施工带来不必要的麻烦。

　　另外外壳上的两个安装孔是通孔设计，适配的螺丝规格要和安装孔的直径匹配，建模时要标注清楚适配的螺丝直径和沉台深度，方便结构设计人员在出工程图的时候直接选用对应的标准紧固件。这款传感器的整体块式造型也让它的防护等级更容易做高，上下壳体的接缝处可以加装密封胶条，接插件和壳体的配合处也做了密封结构，能适应车间里有轻微粉尘、少量溅水的应用场景，不用额外加装防护外壳就能直接使用，能减少设备的额外防护成本。在做产线布局的时候，这类传感器的检测范围覆盖了大部分常规的物料检测距离，不管是小件的电子元器件检测，还是大件的包装箱到位检测，都能满足使用需求，方正的外形也方便在三维布局里快速对齐安装基准，和铝型材、钣金件的安装面配合的时候，不需要额外调整角度就能保证检测面和被测物体的表面平行，减少现场调试的校准工作量。
