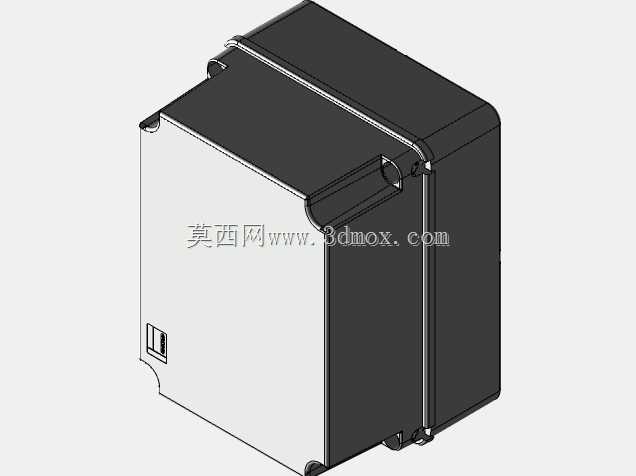

吉维斯GW44218GRP接线盒结构设计

　　在低压配电、工业控制回路以及户外电气配套场景中，接线防护部件的可靠性直接决定整套电气系统的运行稳定性，这款GRP材质的接线盒，正是适配电源变压器配套接线场景做的结构设计。从实际工程应用来看，这类接线盒常被用在变压器二次侧出线端的线缆转接、分线位置，也可单独作为户外工况下的线缆接续防护部件，覆盖工厂车间配电、户外光伏配套接线、建筑临时供电节点、潮湿工况电气节点防护等多个场景，能够在多尘、有凝露、轻度腐蚀的环境中为内部接线端子、接续线缆提供可靠的物理防护。

　　从功能特性上看，这款壳体采用玻璃纤维增强聚酯（GRP）材质成型，相比普通ABS塑料壳体，它的抗冲击强度更高，长期在-40℃到120℃的温度区间内不会出现材质脆化、形变问题，同时材质本身具备优秀的绝缘性能，击穿强度远高于普通工程塑料，能够避免内部接线漏电带来的安全隐患；盒体与盒盖的配合面做了一圈嵌入式密封槽设计，装配时嵌入对应规格的发泡橡胶密封条，盒盖通过侧边的快装卡扣与盒体锁紧，不需要额外打螺丝就能实现盒体与盒盖的紧密贴合，防护等级可以达到IP65级别，能够阻挡粉尘进入壳体内部，同时可以承受各个方向的低压喷水冲击，完全满足户外露天安装的防护要求。盒体侧面预留了标准化的线缆进线敲落孔，孔位尺寸适配常见的PG型电缆防水接头，施工时只需要根据实际进线方向敲落对应位置的孔位，安装防水接头后就能穿入线缆，不需要额外在盒体上开孔，大幅降低现场施工的工作量。盒体内部预留了通用的端子安装导轨位，可以直接卡装标准DIN导轨，方便用户根据实际接线需求选配不同规格的接线端子，不需要额外做安装孔位的加工。

　　从设计思路层面拆解这款模型的结构，整个壳体采用等壁厚设计，壁厚控制在3mm，既保证了壳体的结构强度，也兼顾了GRP模压成型的工艺要求，避免成型过程中出现壁厚不均导致的缩痕、内应力集中问题。盒体的边角全部做了R5的圆角过渡，一方面是避免尖锐边角在安装、运维过程中划伤施工人员，另一方面也能减少应力集中点，提升壳体受外力冲击时的抗开裂能力。盒盖与盒体的卡扣结构做了一体化成型设计，卡扣的悬臂厚度做了渐变处理，靠近盒体根部的位置厚度更大，卡扣配合位置做了1.5mm的扣合量，既保证扣合后的锁紧力足够，不会因为长期震动出现盒盖松脱，也不会因为扣合量过大导致开盖时需要过大的力甚至掰断卡扣。盒体背部设计了四个带沉台的安装固定孔，孔位间距按照通用电气安装盒的标准尺寸排布，既可以通过膨胀螺丝直接固定在墙面、安装支架上，也可以适配标准的导轨安装卡扣，卡装在电气柜的DIN导轨上，适配多种安装方式。

　　从安装边界与尺寸适配角度看，这款接线盒的外部轮廓为方正的立方体结构，整体外尺寸紧凑，不会占用过多安装空间，内部有效容积可以容纳最多12位4平方线缆的接线端子，能够满足大部分变压器二次侧分线、小回路配电的接线容量需求。安装孔的沉台深度设计为2mm，固定螺丝的头部可以完全沉入沉台内，不会突出盒体背部，保证盒体贴紧安装面，避免安装后出现盒体倾斜、密封不严的问题。侧面的敲落孔厚度比盒体壁厚薄1mm，施工时用螺丝刀轻轻敲击就能敲落，同时敲落孔的边缘做了限位台阶，敲落后的孔位边缘光滑，不会割伤线缆外皮，也能和防水接头的密封圈紧密贴合，保证进线位置的防护性能。盒体内部的导轨安装位距离盒底的高度为15mm，端子安装后，端子顶部距离盒盖内壁还有10mm的安全间隙，不会出现盒盖压住端子、挤压线缆的问题，保证接线完成后内部有足够的散热空间，避免线缆长期过热加速绝缘老化。

　　在实际选型配套过程中，这类接线盒不需要做额外的结构修改，就可以直接和同系列的Gewiss变压器产品配套使用，也可以单独作为通用接线盒用在其他需要电气接线防护的场景，模型的结构细节完全还原了实物的卡扣、密封槽、安装孔、敲落孔等特征，结构工程师在做配电系统三维布局时，可以直接调用这个模型做装配干涉检查，提前核对安装空间、进线方向是否匹配整体布局，避免现场安装时出现尺寸不匹配、干涉的问题。相比金属材质的接线盒，这款GRP材质的产品本身不会锈蚀，不需要做表面喷塑处理，长期在户外潮湿、有盐雾的环境下使用也不会出现锈迹污染、壳体锈穿的问题，维护周期更长，全生命周期的使用成本更低。
