4针SOP小轮廓贴片电源变压器结构

　　在高密度板级电路设计场景中，板载空间的每一寸余量都直接决定整机的集成度上限，这类小轮廓4引脚SOP封装的电源变压器，正是为适配紧凑布局的低压小功率供电场景开发的板载磁性元件。日常接触的便携消费电子、小型工业控制板卡、低功耗传感节点的板载隔离供电回路里，经常能见到这类封装的磁性器件，它不需要额外的固定结构，完全依靠表面贴装工艺完成焊接固定，适配常规的SMT回流焊生产流程，能直接纳入标准贴片产线的物料排程，不需要为其单独设置插件焊接工序，能有效压缩整板的生产加工流程环节。

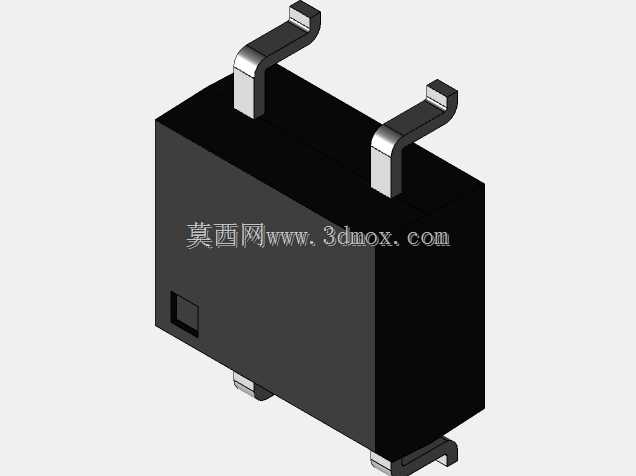

　　从结构设计逻辑来看，这款器件采用了典型的卧式贴装布局，主体磁芯部分做了方正的块体设计，四个引脚分别从器件本体的两侧引出，其中同侧的两个引脚做了向外弯折的成型处理，引脚末端的焊盘接触面完全平行于PCB板面，焊接后能形成足够的机械拉扯强度，同时引脚的弯折高度经过精准控制，焊接后器件本体底部与PCB板面之间会预留0.15mm左右的均匀间隙，既可以避免焊接时助焊剂残留淤积在器件底部无法清理，也能给器件工作时的轻微热膨胀留出形变空间，避免长期热循环后引脚出现应力断裂的问题。

　　设计这类封装的磁性元件时，首先要锁定的就是安装边界的尺寸约束，小轮廓SOP封装的核心优势就是在满足安规爬电距离要求的前提下，尽可能压缩器件的占板面积。这款器件的引脚间距遵循标准SOP封装的节距规范，焊盘尺寸可以直接套用通用SOP4的封装库参数，不需要设计人员单独绘制非标焊盘，能大幅降低PCB设计阶段的封装出错概率。器件本体的高度控制也充分考虑了板上堆叠的需求，顶面平整无凸起结构，在空间极度紧张的叠板设计中，甚至可以在其上方布置其他低矮的贴片阻容元件，不会出现结构干涉。

　　从实际功能特性来看，这类小功率贴片变压器主要承担小功率隔离、电压变换、阻抗匹配的作用，在隔离型RS485通讯接口、低压MCU辅助供电回路、小型信号采样隔离回路中应用广泛。不同于插件式变压器需要在PCB上开设对应的引脚过孔，这款全贴片结构的器件不会破坏PCB参考平面的完整性，对于高速信号板的EMC设计也有一定的正向作用，完整的地平面可以更好地抑制磁性元件工作时的漏磁辐射，减少对周边敏感信号回路的干扰。

　　在建模过程中需要特别注意引脚成型的细节处理，引脚的弯折圆角、焊盘端面的平面度、本体与引脚的相对位置公差，都是实际生产中影响焊接良率的关键参数。如果建模时忽略了引脚的共面度公差，实际贴片生产时就容易出现虚焊、立碑等焊接缺陷；如果引脚的弯折角度设置不合理，回流焊过程中引脚的应力释放就可能导致器件偏移，超出焊盘的有效焊接范围。另外器件本体侧面的定位小凸台设计也不是冗余结构，它可以在贴片吸嘴取料时提供视觉定位参考，同时在器件焊接完成后，也能作为外观检测的定位基准，方便AOI设备快速识别器件的贴装偏移量。

　　很多结构设计人员在绘制板卡三维装配图时，经常会忽略这类小型磁性元件的实际外形细节，直接用简化方块代替，往往在后期样机装配时才发现器件与周边结构件、壳体加强筋出现干涉，或是器件高度超出了壳体的内部净空，导致整板无法正常装入壳体。精准的三维模型可以在设计阶段就完成全链路的干涉检查，提前规避这类后期整改问题，同时也能在热仿真阶段更准确地模拟器件周边的空气流动路径，评估器件工作时的散热条件，避免因为周边器件遮挡导致磁性元件工作温度超出额定范围，影响整机的长期工作可靠性。

　　这类小封装器件的磁芯部分采用了屏蔽式结构设计，磁路闭合度高，漏磁远高于开放式的工字电感类磁性元件，在板级布局时不需要刻意拉大与周边敏感信号的距离，就能满足常规的电磁兼容要求，这也是它在高密度板卡设计中被广泛选用的重要原因。引脚的镀层厚度、引脚伸出本体的长度、本体边缘到焊盘中心的距离，都严格遵循表面贴装器件的通用设计规范，可以适配不同厂商的SMT贴装程序，不需要针对单款器件做特殊的吸嘴、供料器适配，能有效降低产线的换线调试成本。
