Eledis单刀双掷钮子拨动开关结构

　　在低压电控回路、小型测试治具、桌面实验装置、便携电子设备的电路设计中，这类单刀双掷结构的拨动开关是极为常用的手动通断切换元件，不同于面板安装的大型按钮开关，这类小型钮子开关占用面板空间极小，操作反馈清晰，能够在紧凑的安装空间内完成两路电路的快速切换，常被用于信号通路选择、电源回路切换、设备功能档位转换等场景，比如小型测试仪器的量程切换、工控手持盒的功能档位选择、DIY电子装置的模式切换，都能见到这类开关的应用。

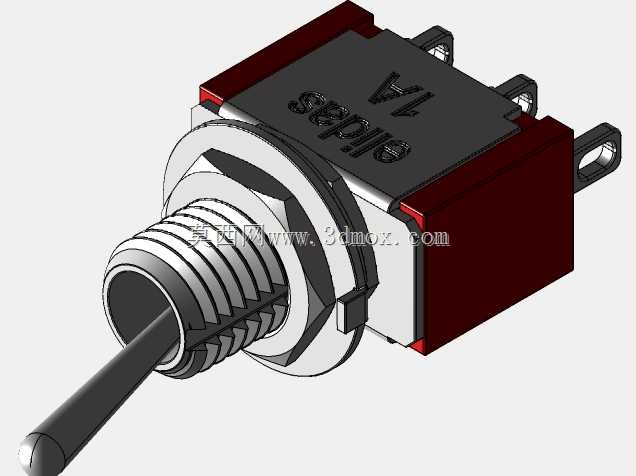

　　从结构设计来看，这款开关采用螺纹式面板安装结构，前端的外螺纹段搭配配套的六角锁紧螺母，能够适配不同厚度的设备面板，安装时只需要在面板上开出对应直径的安装圆孔，将开关本体从面板后侧穿入，在前侧拧上锁紧螺母即可完成固定，不需要额外的定位卡扣或者安装螺丝，安装效率很高，同时螺纹锁紧的结构能够保证开关在频繁拨动操作时不会出现松动移位，适配0.8mm到3mm厚度的常见金属、塑料面板，安装边界清晰，不会和面板后侧的其他元器件产生干涉。开关的操作拨杆采用圆柱式长柄设计，拨杆表面做了防滑的滚花处理？

　　不对，仔细看模型结构，拨杆是光滑金属圆柱，端部做了圆弧过渡，操作时手指拨动的触感清晰，拨杆的摆动角度设计在常规的30度左右档位行程，从中间档位到两侧导通档位的拨动力度经过匹配，既不会因为力度太小出现误触碰切换，也不会因为力度过大导致操作费力，每次切换到位时都有清晰的档位反馈，操作人员不需要看面板标识就能通过手感判断是否切换到位。开关本体的外壳采用高强度绝缘工程材质，内部的导电接触件采用铜合金镀银处理，能够保证接触电阻稳定，在额定的低压小电流工况下长期使用不会出现接触不良的问题，后侧的三个接线引脚采用焊片式结构，既可以直接焊接导线，也可以适配标准的快插接线端子，接线操作方便，引脚的排布间距符合安规要求，不同引脚之间的绝缘距离足够，避免出现高压击穿或者短路的风险。在三维建模的细节处理上，这个模型完整还原了开关的所有装配细节，包括前端螺纹段的牙型细节、锁紧垫片的结构、本体外壳的拼接卡扣、后侧引脚的折弯角度、拨杆和本体之间的密封台阶结构，甚至外壳表面的品牌标识压印都做了还原，对于做设备面板布局设计的工程师来说，直接调用这个模型就可以完成面板开孔尺寸匹配、安装空间校验、接线端走线空间预留，不需要自己再从零开始测绘建模，能够大幅缩短电控箱体、手持操作终端的结构设计周期。

　　需要注意的是，这类开关属于手动操作的低压控制元件，不能直接用于大电流的动力回路通断，一般都是用在控制信号回路或者小功率负载的电源切换，选型的时候需要根据实际回路的电压、电流参数匹配对应的额定参数，安装时要注意面板开孔的毛刺处理，避免毛刺刮伤开关前端的螺纹或者密封胶圈，接线完成后要对引脚处做绝缘处理，防止相邻引脚之间因为焊锡残留或者导线毛刺出现短路。另外，这款开关的本体外形是方块结构，后侧的三个引脚呈一字排布，在做PCB板安装设计的时候，可以直接对应PCB上的焊盘孔位，不需要额外做转接结构，开关本体的后侧和PCB之间预留2mm左右的装配间隙即可，不需要额外的固定结构，依靠引脚的焊接强度就可以满足常规使用场景的固定需求，如果是用于振动较大的设备上，可以在开关本体和安装面板之间加装橡胶减震垫圈，减少振动传导到开关内部接触件，延长开关的使用寿命。从结构可靠性来看，这类拨动开关的内部采用弹簧顶珠的档位定位结构，拨杆转动时带动内部的动触片在两个静触片之间切换，弹簧提供的顶紧力能够保证触片之间的接触压力稳定，即使在有一定振动的工况下，也不会出现触点瞬间断开的问题，适合在工业现场的小型控制设备上使用。
