蓝色双位螺钉式接线端子P5.08结构设计

　　在低压电气控制回路、小型电源模块、PCB板载接线场景中，这类螺钉式接线端子是实现导线与电路板可靠电气连接的核心连接件，日常选型中5.08mm间距的规格是工控板卡、小功率电源变压器周边接线最常用的规格之一，适配220V及以下电压等级的控制、信号、小功率动力回路接线需求。这款双位螺钉端子的设计首先围绕板载安装的空间边界展开，底部两个直插式焊针间距严格匹配5.08mm的标准网格，焊针直径适配常规PCB板1.0mm左右的安装孔径，插装后焊盘与针脚的接触面积足够承载额定电流，不会出现载流不足导致的温升过高问题。

　　绝缘基座采用蓝色阻燃工程塑料材质，外壳做了加强筋结构设计，在拧紧上部接线螺钉时，基座不会因为螺钉的下压力产生开裂变形，两个接线位之间设置了独立的隔栏，避免多股导线接线时毛刺外露造成的极间短路风险，上部的两个螺钉安装孔做了沉台导向，接线时螺丝刀可以顺畅对准螺钉槽，不会出现滑牙偏位的问题。从实际使用场景出发，这类端子主要用于电源变压器次级输出端的导线转接、小型控制板的外部接线引出，相比焊接式接线，螺钉压接的方式可以实现导线的反复拆装，方便设备后期的维护检修，压接结构内部的金属导电件采用铜质镀锡处理，既保证了导电性能，也避免长期使用后的氧化接触不良，金属夹线部位做了防滑齿结构，拧紧螺钉时可以牢牢咬住导线线芯，即使设备存在一定振动也不会出现导线松脱的情况。

　　设计过程中重点考量了安装后的高度边界，基座整体高度控制在常规板载元件的高度范围内，不会和周边的电容、继电器等元件产生空间干涉，两侧的定位凸台可以在波峰焊时起到辅助固定的作用，避免焊锡过程中端子出现歪斜偏移。接线孔的直径适配0.5-2.5平方毫米的多股铜芯导线，覆盖了大部分小功率电气回路的接线线径需求，螺钉的行程设计足够容纳不同线径的导线压接，不会出现螺钉拧到底仍压不住细线、或者粗线无法插入接线孔的问题。绝缘外壳的爬电距离按照低压电器的相关要求设计，两个极之间的爬电路径长度满足电气安全规范，在潮湿、多尘的工业环境下也能保证足够的绝缘性能，不会出现极间拉弧的问题。

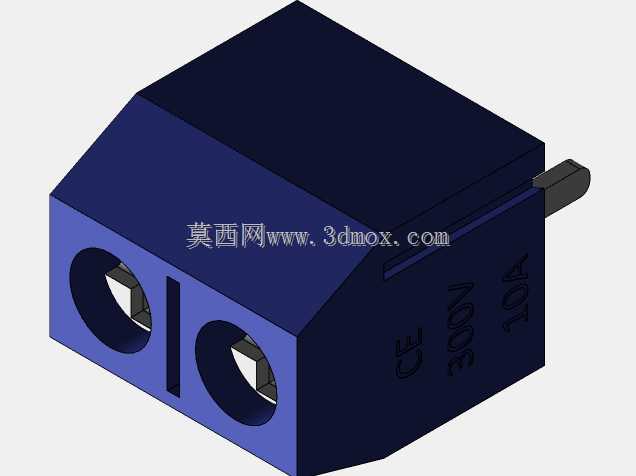

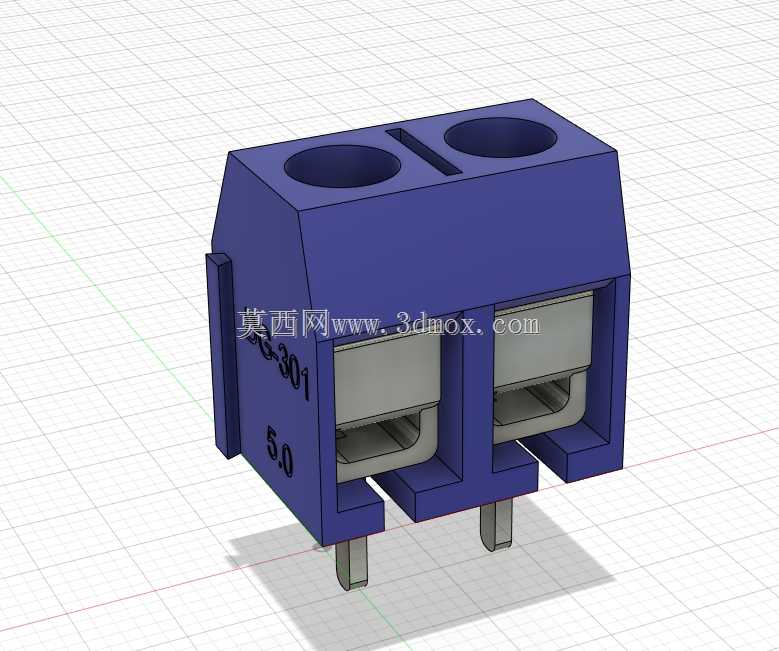

　　从建模细节来看，模型还原了实物的所有结构特征，包括基座侧面的型号标识刻印、金属件的压接结构、焊针的倒角细节，导入装配环境时可以直接用于PCB布局的干涉检查，也可以用于整机接线工艺的模拟演示，帮助结构设计人员在研发阶段就确认端子安装位置的合理性，避免后期打样后出现安装空间不足、接线操作空间不够的问题。这类端子虽然是电气系统中的小型基础元件，但设计细节直接影响整个设备的接线可靠性，建模时对每个装配间隙、结构倒角的还原，都能为后续的生产装配、选型验证提供准确的参考依据。
