罗格朗16A250V三位法式电源插座结构

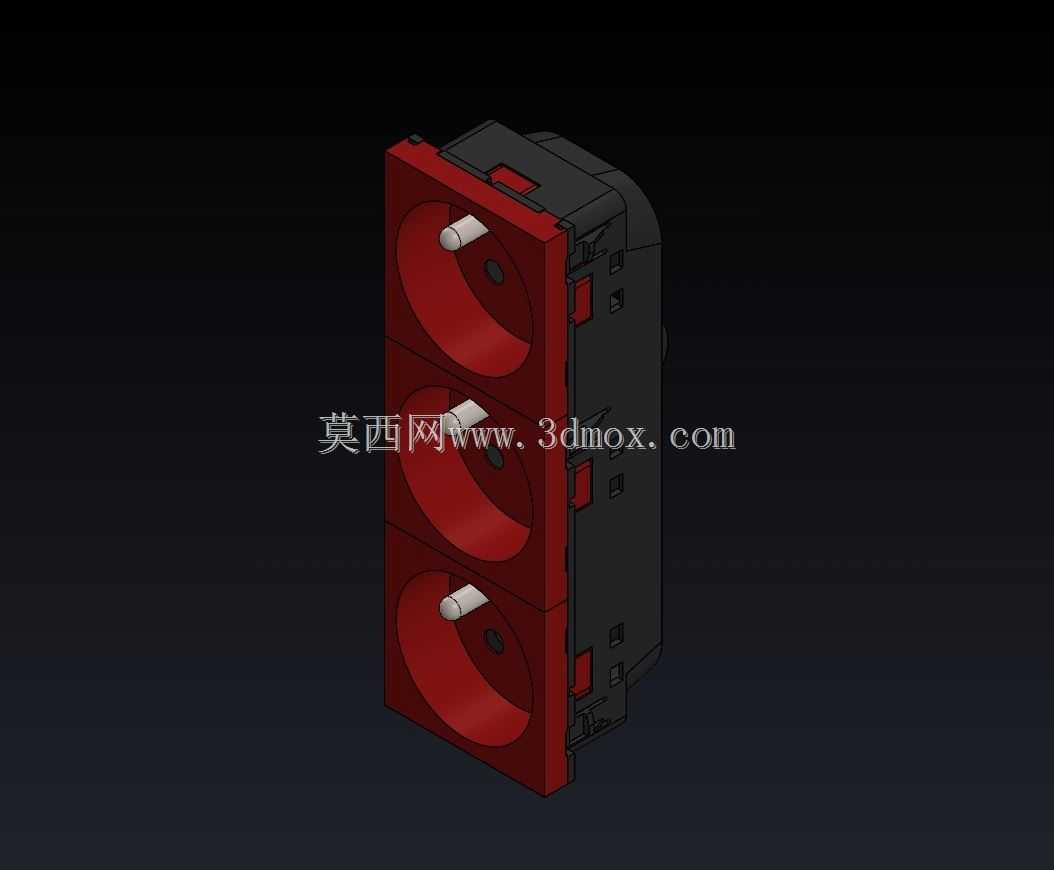

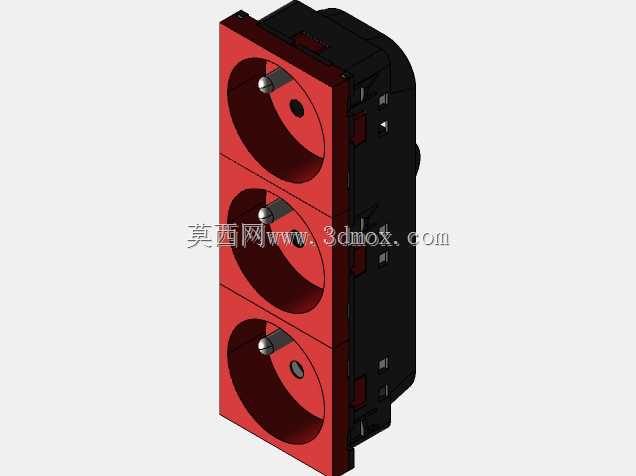

　　这款三位排式电源插座主要面向商用、工业场景的机柜内部供电、模块化配电回路终端取电需求，适配欧标法式接地插头的取电场景，常见于数据中心机柜PDU扩展、工业控制柜内部设备供电、实验室测试台工位配电等场景，单回路额定承载电流16A、额定工作电压250V，可同时为三个符合法式插头标准的用电设备提供稳定的取电接口，相比单孔插座能够大幅缩减配电模块的安装占用空间，提升高密度配电场景的空间利用率。从结构设计来看，插座主体采用模块化拼接思路，绝缘基座采用阻燃耐高温的工程塑料材质，红色的插孔防护套部分采用高绝缘、耐插拔的特种工程塑料，既能够保证插头插入时的导向定位精度，也能在长期反复插拔过程中保持结构强度，避免插孔松旷导致的接触不良、打火等隐患。

　　每个插孔单元独立设置接地弹片、火线零线接触铜片，铜件采用高弹性锡磷青铜材质，表面做镀镍处理，降低接触电阻的同时提升抗氧化能力，长期满负载运行时的温升控制在安全阈值内，避免过热引发的绝缘老化问题。安装边界上，这款插座采用导轨式安装适配结构，背部预留标准DIN导轨卡扣位，可直接卡装在35mm标准电气安装导轨上，无需额外打孔固定，适配现有绝大多数工业机柜、配电箱的安装梁规格；整体外形为窄长型立式结构，宽度方向仅占用三个单孔插座叠加的最小尺寸，深度方向控制在常规柜内配电模块的通用尺寸范围内，不会与柜内走线槽、其他电气元件产生安装干涉，接线端采用螺丝压接式接线端子，可适配1.5-4平方毫米的多股铜芯导线，压接时无需搪锡即可保证可靠的接触压力，接线操作符合常规电气装配的作业习惯，无需特殊工具即可完成接线作业。

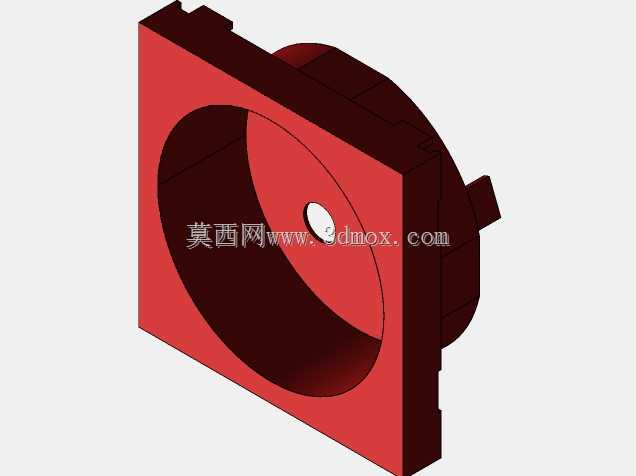

　　设计过程中重点考量了长期插拔的耐用性，每个插孔的插拔力控制在符合安规要求的范围内，既不会因为插拔力过小导致插头受外力拉扯轻易脱落，也不会因为插拔力过大造成用户操作困难、插头插脚磨损加剧的问题；插孔入口处做了导向倒角设计，插头插入时可自动校正插脚位置，避免斜插导致的铜件变形、插脚刮擦绝缘件的问题。插座的外壳拼接处采用卡扣加超声波焊接的工艺，拼接缝隙控制在0.1mm以内，可有效阻挡灰尘、细小金属碎屑进入插座内部，降低短路风险，同时外壳的阻燃等级达到UL94-V0级，即使内部出现异常打火，也不会引燃外壳造成火势蔓延。在实际设备选型应用中，这款插座可直接集成到定制化PDU配电单元中，也可单独作为柜内辅助供电插座使用，为柜内的散热风扇、检测仪表、临时调试设备提供取电接口；建模过程中完整还原了插座的所有装配细节，包括卡扣结构、铜件安装位、接线端子的螺丝孔位、导轨卡扣的弹性结构，可直接用于配电系统的装配干涉检查、安装布局模拟，也可作为电气类教学演示的三维模型素材，帮助设计人员直观理解模块化插座的内部结构与安装逻辑。

　　不同于民用墙面插座，这款工业级插座的结构设计完全围绕柜内高密度安装、长期高负载运行的需求做优化，没有多余的外观装饰结构，所有结构特征都服务于电气安全、安装便捷性、长期运行可靠性这几个核心目标，比如外壳表面的加强筋结构，既能够提升外壳的结构强度，避免安装受力时出现开裂，也能够作为散热筋，在插座满负载运行时辅助散发铜件产生的热量，降低内部温升；侧面的红色定位凸点，用于多个插座并排安装时的定位对齐，保证多个模块拼接时间距一致，外观整齐，同时也能起到防错装的作用，避免装配时方向装反导致接线端错位。
