Nextion NX4024T032人机交互显示屏结构设计

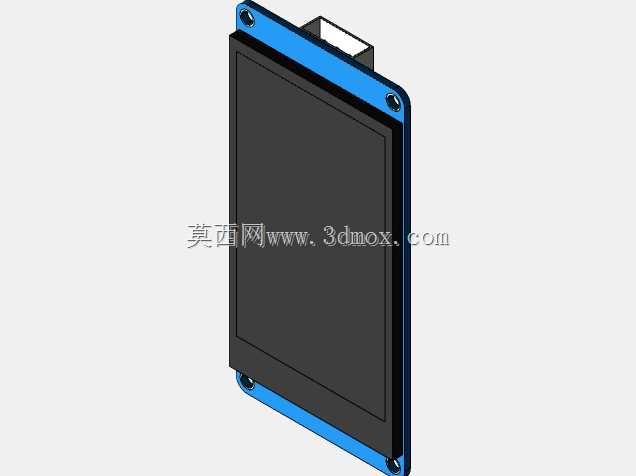

　　做嵌入式设备开发的结构工程师大多接触过Nextion的串口屏，这款NX4024T032是3.2寸规格的入门级HMI模组，在小型工控面板、DIY创客项目、小型检测设备的人机交互环节应用非常广泛，很多做小型自动化装置、桌面级实验设备、智能小家电控制板的团队，都会优先选这款屏做交互载体，不需要额外编写复杂的底层显示驱动，通过串口指令就能完成界面元素的控制，能大幅缩短项目的开发周期。从结构设计的角度看，这款屏的外形是典型的矩形模组设计，屏幕显示区域居中布置，四周的PCB边框做了蓝色阻焊处理，四个角预留了标准的安装孔位，安装孔的位置是按照常规嵌入式面板的安装间距设计的，做面板开孔的时候只需要按照模组的外轮廓预留嵌装槽，四个孔位对应打M2或者M2.5的螺丝固定孔就能完成安装，不需要额外设计复杂的固定卡扣，安装容错率比较高，适合小批量设备的快速装配。这款屏的连接器布置在模组的背面，建模的时候需要注意，虽然引脚的具体排布在简化模型里做了占位处理，但连接器的外部轮廓尺寸是严格按照官方手册的参数还原的，做结构干涉检查的时候，只要预留出连接器对应的插接线空间，就不会出现装配时线材顶到壳体的问题，很多新手工程师建模的时候容易忽略背面连接器的凸起高度，导致壳体内部空间预留不足，装配时屏幕被线材顶起，出现面板贴合不平整的问题，这点在做壳体结构设计的时候需要重点核对。

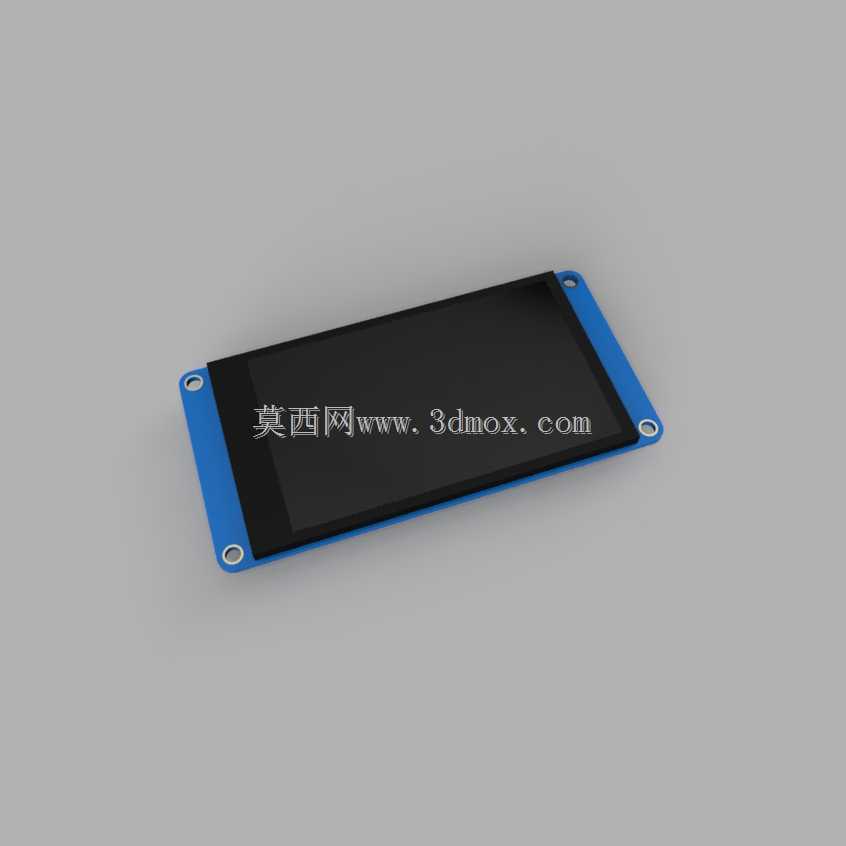

　　从功能特性上看，这款屏是电阻式触控的HMI模组，分辨率为400*240，屏幕表面没有覆盖额外的钢化玻璃保护层，做面板设计的时候可以根据使用场景选择是否加装透明防护面板，如果是工业现场使用的设备，建议在屏幕外侧预留1-2mm的间隙加装亚克力或者钢化玻璃防护层，避免现场操作时硬物划伤屏幕表面，如果是桌面级DIY项目或者室内使用的小型设备，直接将屏幕嵌装在面板表面即可，触控灵敏度完全能满足常规操作需求。建模过程中，屏幕的显示区域做了哑光黑的质感处理，和周边蓝色PCB边框形成明确的视觉区分，方便结构工程师在做总装的时候快速识别屏幕的可视区域边界，避免面板开孔遮挡显示内容。

　　四个安装孔的位置做了沉台设计的还原，实际产品上的安装孔是金属化孔，能承受多次螺丝拆装不会出现PCB开裂的问题，建模的时候孔位的内径和沉台深度都按照实际尺寸还原，做装配仿真的时候可以直接调用螺丝模型完成虚拟装配，检查螺丝头是否会突出面板表面。很多做arduino项目开发的爱好者也会用到这款屏，因为它的指令集简单，和arduino主控的串口通讯兼容性很好，不需要复杂的接线就能实现界面跳转、数值显示、触控按键触发等功能，对应的结构设计也比较灵活，既可以嵌装在定制的3D打印外壳里，也可以用铜柱直接固定在主控板上方，整体占用空间很小，适合紧凑型的项目设计。

　　需要注意的是，这款屏的整体厚度比较薄，背面除了连接器之外没有其他过高的元器件，做内部空间排布的时候，只要在屏幕背面预留3mm左右的安全间隙，就能避免和背面的主控板、元器件发生干涉，不需要预留过多的冗余空间，能有效缩小整个设备的整体体积。在做设备选型的时候，如果项目需要的显示尺寸不大，交互逻辑不复杂，不需要高分辨率的显示效果，这款屏的性价比非常高，对应的三维模型可以直接导入到设备总装文件里，完成面板开孔、安装位设计、干涉检查等一系列结构设计工作，不需要自己再花费时间测绘建模，能有效提升结构设计的效率。建模的时候特意还原了屏幕边角的圆弧处理，实际产品的PCB边角做了小圆角过渡，不会有尖锐的毛刺，装配的时候不会划伤操作人员的手，也不会刮伤壳体内壁的喷涂层，做壳体嵌装槽设计的时候，槽体内角可以对应做R0.5的圆角处理，和屏幕的边角匹配，装配后缝隙均匀，不会出现局部间隙过大的问题。另外，屏幕的触控层是覆盖整个显示区域的，做面板开孔的时候，开孔尺寸不能小于屏幕的可视区域，否则会遮挡触控响应区域，导致边缘位置的触控按键无法正常触发，这点在做面板结构设计的时候需要反复核对尺寸，避免开孔过小影响触控功能。
