四位红色七段数码管显示模块结构设计

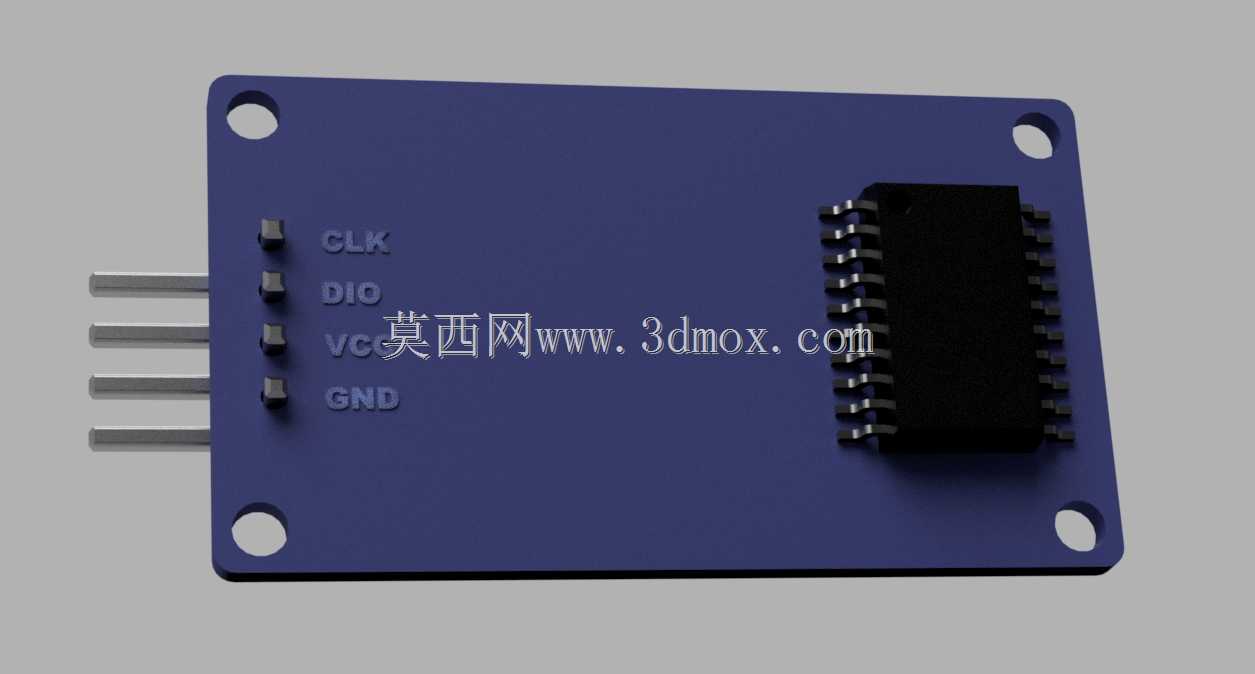

　　这款四位红色七段数码管显示模块，是嵌入式数显场景中应用极广的基础人机交互组件，在小型工控计数面板、DIY电子制作项目、小型仪器仪表的参数显示、电源模块输出数值指示、简易计数器示数等场景中都能见到它的身影。从结构设计来看，模块采用一体化安装底板加显示主体的分层结构，深蓝色安装底板为绝缘硬质基材，四个角位预留了标准圆形安装孔，孔位间距适配通用面包板、PCB载板以及小型设备面板的安装孔距，安装时可通过M2规格的螺丝直接固定，也可配合排针直接插装在标准洞洞板上，安装边界清晰，不会与周边插接的电子元件产生结构干涉。

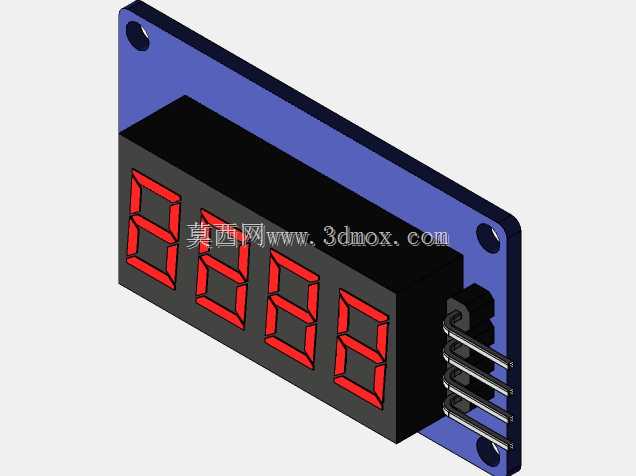

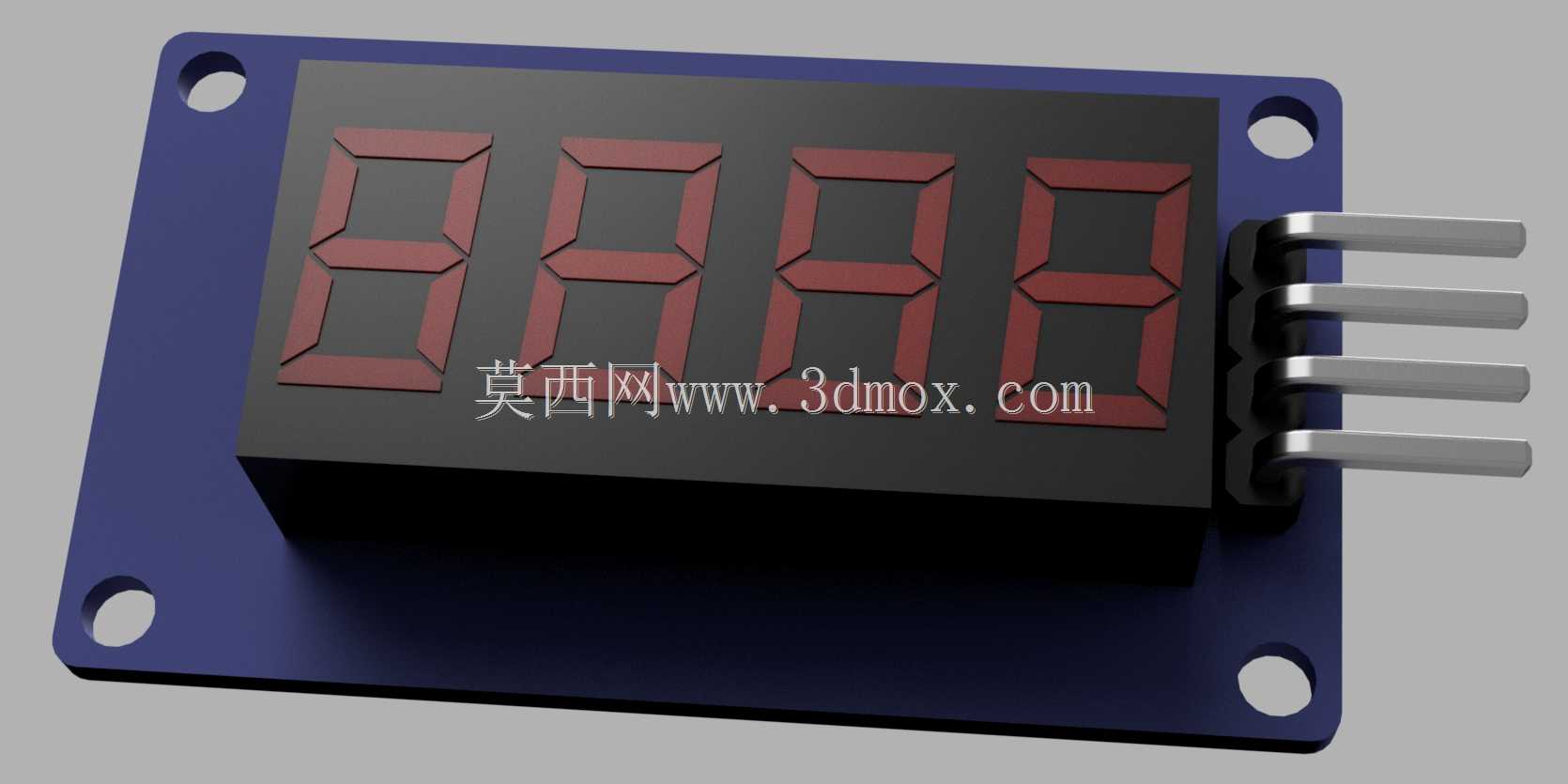

　　显示主体部分采用黑色哑光塑壳封装，正面嵌入四位共阴/共阳通用规格的红色七段数码管管芯，每段发光区域的笔画宽度均匀，红色发光波长适配常规室内光照环境下的识读需求，无需额外遮光罩即可在常规车间、实验室光照条件下清晰读取显示数值。模块侧部引出四根直插式金属引脚，引脚间距符合2.54mm标准排距，可直接与常规单片机IO口对接，引脚长度预留了足够的焊接余量，既可以直接焊接在主控板上，也可以配合排座实现可拆卸式安装，方便后期维护更换。设计过程中充分考虑了量产装配的公差适配，塑壳与底板的卡扣配合预留了0.1mm的装配间隙，避免注塑件收缩导致的装配卡滞，数码管管芯与塑壳显示窗口的对位精度控制在0.2mm以内，不会出现笔画偏位、漏光的问题。

　　从实际使用角度出发，这款显示模块的驱动逻辑简单，可通过常规的段选加位选扫描方式实现0-9数字以及部分英文字符的显示，四位的显示位数足以覆盖大部分小型设备的数值显示需求，比如电压电流值显示、计数数值显示、简单参数代码显示等场景，无需额外扩展显示驱动芯片即可实现基础显示功能，能有效降低小型设备的BOM成本。模块整体厚度控制在较低水平，安装后不会在设备面板后方占用过多的纵深空间，适合在紧凑型的小型电子设备内部布置，引脚的排布位置避开了安装孔的受力区域，安装螺丝锁紧时不会对引脚焊接点产生应力挤压，避免长期使用后出现虚焊脱落的问题。

　　塑壳表面做了细微的磨砂处理，既可以减少环境光在显示窗口周边的反光干扰，也能避免日常使用中表面轻易留下划痕，保持外观整洁。在结构建模过程中，每一处安装孔的位置、引脚的伸出长度、塑壳的卡扣结构都按照实际量产的元器件尺寸进行还原，数码管每一段发光区域的尺寸、位置都与实物完全对应，可直接用于设备面板的结构干涉检查、装配模拟，也可用于电子实训类的教学演示模型搭建，帮助设计人员提前确认显示模块在整体设备中的安装位置、显示视角是否符合使用需求，避免后期开模或者装配时出现位置不匹配、显示视角偏移的问题。
