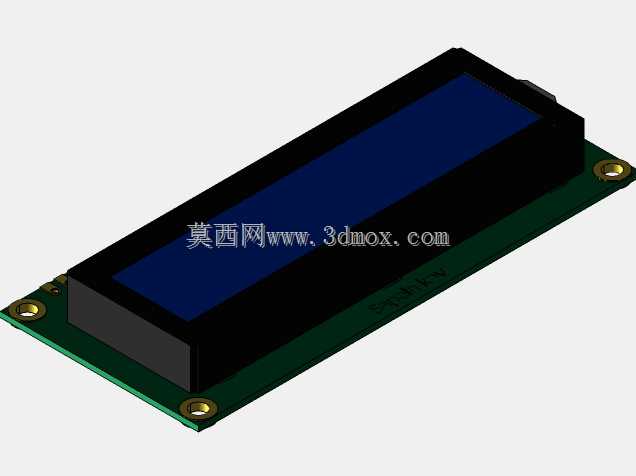

在嵌入式开发、工业控制终端、小型智能设备的人机交互环节,1602字符液晶是普及率极高的低成本显示方案,这款三维模型完整还原了量产级16x2字符液晶模块的全结构细节,覆盖从PCB基板、液晶封装体到安装固定位的全部几何特征,可直接用于设备面板的结构适配、安装干涉校验以及整机装配模拟。
从实际工程应用场景来看,这类显示模块常被用在小型温控器面板、单片机实验装置、简易工业参数采集终端、小型家电控制板上,承担固定字符、数字参数、运行状态标识的显示功能,相比彩屏或点阵屏,它的驱动逻辑简单、功耗极低,不需要复杂的显存控制,仅靠并行IO口就能完成驱动,对主控芯片的资源占用极小,非常适合算力有限的8位、16位单片机系统使用。
模型还原的结构细节完全贴合量产实物的设计逻辑:底层是标准厚度的FR-4环氧玻纤PCB基板,板边四个角预留了金属化安装孔,孔位的中心距、孔径尺寸完全匹配行业通用的安装规范,设计人员在做面板结构时,可以直接调用模型的安装孔位坐标来设计面板上的固定柱位置,不需要额外核对实物尺寸,能有效避免后期装配时出现孔位错位、固定件干涉的问题。PCB板上除了液晶封装本体的固定区域,还预留了排针焊接位的空间,模型里也还原了排针区域的边界尺寸,方便结构设计时预留焊接操作空间以及排线走线的避让位置,避免外壳结构压到排针或者焊接点造成短路。
上层的液晶封装部分,模型准确还原了黑色遮光胶框的外形轮廓,以及上方蓝色背光显示区域的尺寸比例,胶框的高度、显示窗口的下沉深度都和实物一致,做面板开窗设计时,可以直接参考模型的显示区位置来设计面板的透明视窗,确定视窗的大小、下沉深度以及和液晶表面的间隙,避免出现视窗偏移漏出胶框、或者间隙过大进灰的问题。胶框和PCB基板的结合位置,模型也还原了卡扣结构的细节,能直观看到两者的装配关系,在做整机抗振设计时,可以参考这个卡扣的结合强度来评估是否需要额外增加固定压片,防止设备在运输或者高频振动环境下出现胶框脱落、显示接触不良的问题。
从设计思路上看,这类通用液晶模块的结构设计核心是平衡通用性和装配便利性,所有安装尺寸都遵循行业长期形成的 de facto 标准,不需要额外定制结构件就能适配绝大多数的小型设备面板。模型还原的外形尺寸边界清晰,长度、宽度、整体厚度都和量产实物一致,结构工程师在做整机布局时,可以直接把模型调入装配体,评估它和主控板、按键、外壳之间的间隙,提前预判是否会出现高度干涉、空间不足的问题,比如在设计薄型面板时,可以直接参考模型的整体厚度来确定面板的内腔深度,避免后期打样后出现液晶装不进去、或者顶到外壳表面的问题。
另外,模型也还原了PCB板上金手指安装孔的细节,这类孔位除了用于螺丝固定,部分场景下也会用铜柱支撑,把液晶模块架高一定高度,避开下方PCB板上的较高元件,比如电解电容、接线端子等,设计人员可以根据模型里PCB板的底面平整度,评估架高安装时的支撑点位置,保证模块安装后保持水平,避免出现显示角度偏移、固定应力过大导致PCB变形的问题。显示区域的表面是偏光片层,模型里也体现了这一层的厚度,在设计面板保护膜或者透明盖板时,可以参考这个表面的高度,确定盖板和偏光片之间的安全间隙,防止长期摩擦刮花偏光片表面,影响显示效果。
对于三维建模从业者来说,这个模型的结构拆分逻辑也值得参考,它把液晶模块拆分为PCB基板、胶框、显示层、安装孔位几个独立的结构特征,每个特征的尺寸公差都控制在工业装配允许的范围内,调入装配体后不需要额外修正尺寸就能直接用于干涉检查。在做设备选型阶段,结构工程师不需要拿到实物样品,就能通过这个模型完成全部的结构适配工作,包括确定面板开孔尺寸、固定柱高度、走线空间预留、视窗位置对齐等工作,能大幅缩短前期结构设计的周期,减少打样验证的次数,降低研发阶段的试错成本。
在实际的设备维护场景中,这类通用模块的互换性极强,只要安装尺寸匹配,不同厂商的1602模块都可以直接替换,模型里标注的所有安装边界尺寸都符合通用互换标准,设计时不需要针对特定厂商的产品做单独适配,能提升整机物料的通用性,降低供应链的物料管理成本。同时模型还原的模块整体重量分布也和实物一致,在做便携式设备的重量配平设计时,可以直接参考模型的重量参数来评估整机的重心位置,避免出现重心偏移影响手持操作手感的问题。
- 全部评论(0)
- 模板大小: 1.3 MB
- 售价:5金币
- 下载次数: 558
- 系统要求: STEP / IGES
- 软件分类: 显示屏
