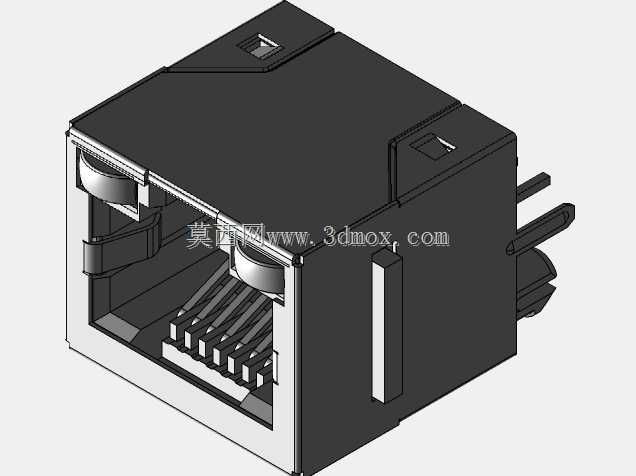

带LED屏蔽式8P8C以太网RJ45连接端口

　　在工业控制板卡、嵌入式通讯设备、交换机端口扩展、伺服驱动联网模块的硬件设计环节中，网口连接器的选型与结构适配直接决定了设备通讯链路的抗干扰能力与现场布线效率，这款带LED指示的屏蔽式8P8C RJ45连接端口，正是针对板载集成场景开发的接插件结构方案。从实际应用场景来看，这类集成式网口模块多直接焊接在PCB主板边缘，承担设备与上位机、局域网之间的以太网物理层连接功能，在工厂自动化产线的控制终端、户外通讯网关、车载联网设备等存在电磁干扰的使用环境中，其金属屏蔽外壳可有效阻隔周边伺服电机、变频设备产生的电磁辐射，避免网口出现丢包、通讯中断等问题，相比无屏蔽结构的普通网口，在复杂电磁环境下的通讯稳定性提升十分明显。

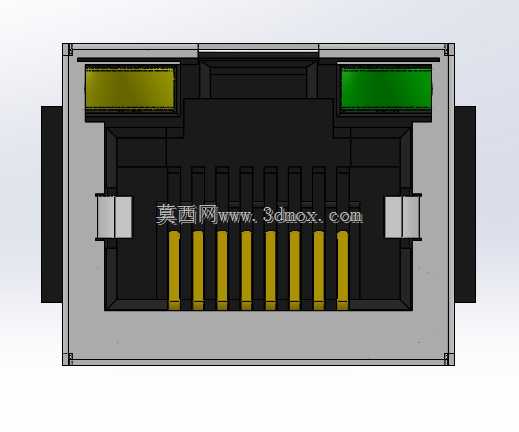

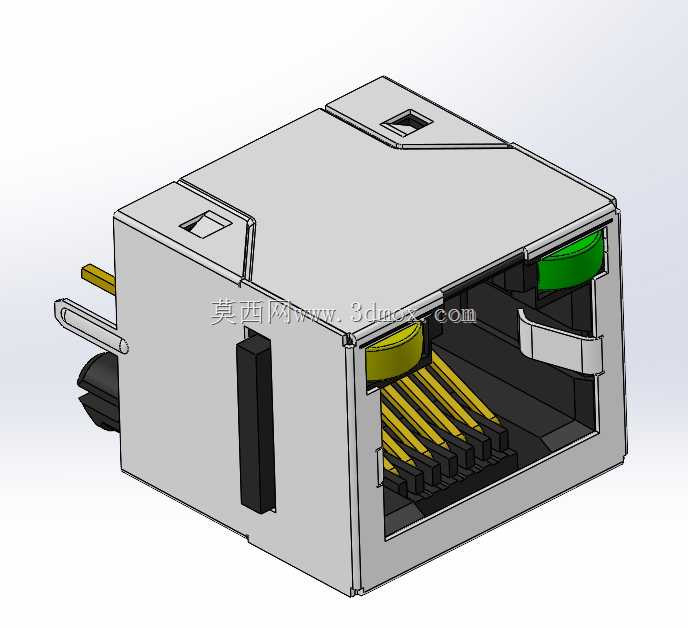

　　从功能特性上看，该模块集成了8P8C标准水晶头接触端子与两组状态指示LED，无需额外在板卡上预留独立指示灯的安装位置，可直接通过模块自带的黄、绿双色灯分别显示链路连接状态与数据传输速率，设备调试阶段无需外接检测设备，仅通过灯组的亮灭与闪烁状态就能快速判断网口工作是否正常，大幅降低现场调试的排查难度。接触端子采用镀金弹片设计，可保证水晶头多次插拔后的接触可靠性，弹片的弹性行程经过匹配调校，插入时的阻尼感适中，既不会因为插拔力过大导致水晶头卡扣断裂，也不会因为夹持力不足出现网线松脱的情况，适配常规五类、六类非屏蔽与屏蔽水晶头的插接需求。

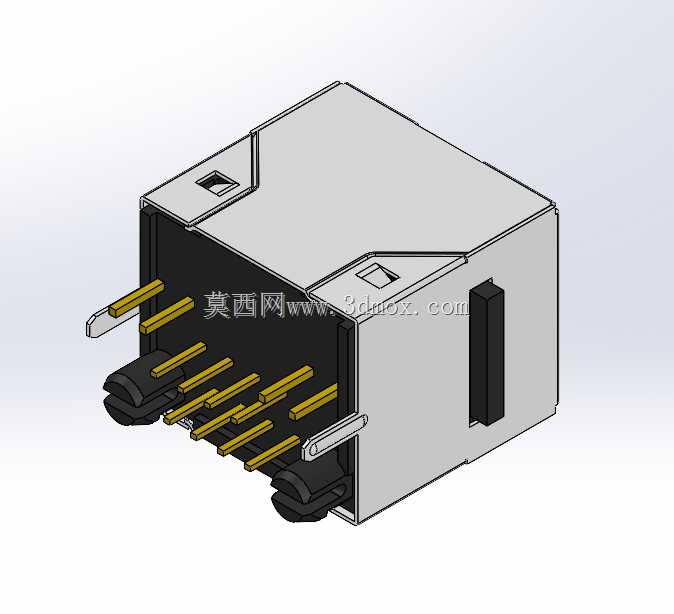

　　设计思路上，该结构采用一体化集成设计，将屏蔽外壳、端子胶芯、LED灯座、定位柱整合为单个组件，减少了PCB板上的独立零件数量，在SMT回流焊工序中可作为单个元器件完成贴装，降低生产环节的物料管控成本与组装工序复杂度。模块两侧的金属固定焊片除了承担结构固定作用外，还可直接与PCB板上的接地焊盘连通，将屏蔽层承接的干扰电流直接导入板卡接地层，形成完整的电磁屏蔽回路，避免屏蔽结构形同虚设。胶芯部分采用耐高温绝缘工程塑料注塑成型，可承受无铅回流焊的高温工况，不会出现焊接受热变形导致端子错位的问题。

　　从安装边界与尺寸适配来看，该模块的板上占用空间经过优化，主体突出主板的高度适配常规设备外壳的网口开孔位置，前端的插接面与设备外壳面板齐平，不会出现网口凹陷导致水晶头无法完全插入的问题。模块底部的端子引脚间距符合标准以太网连接器的引脚定义，可直接兼容通用网口的PCB封装库，设计人员无需重新绘制封装，直接调用标准封装即可完成板卡布局。模块两侧的定位柱可在焊接前插入PCB对应的定位孔中，避免贴装过程中出现元件偏移，保证焊接后所有引脚与焊盘精准对齐，减少虚焊、连锡等焊接缺陷。后端的引脚长度经过控制，焊接后不会在PCB背面出现过长的引脚突出，避免与机箱内部其他结构件发生干涉，适配厚度1.2mm到2.0mm的常规工控板卡使用。

　　在实际结构选型过程中，这类集成式网口模块可替代传统分离式网口加独立指示灯的组合方案，有效缩减板卡边缘的占用空间，对于布局紧凑的嵌入式设备而言，可节省出更多的板上空间用于布置其他电路元件。屏蔽外壳的边缘做了圆角钝化处理，组装过程中不会划伤操作人员，也不会刮损网线外皮。模块的插接寿命满足工业级设备的使用要求，可承受上千次的反复插拔，适配设备全生命周期内的维护布线需求，无需因为网口接触不良更换整个板卡，降低设备后期的维护成本。
