直插式功率电子元件封装结构

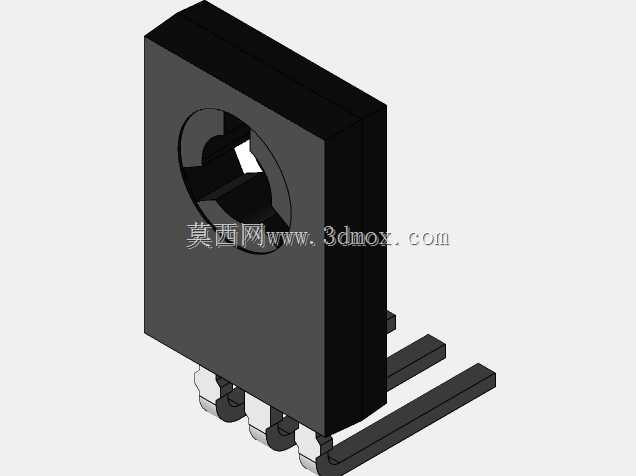

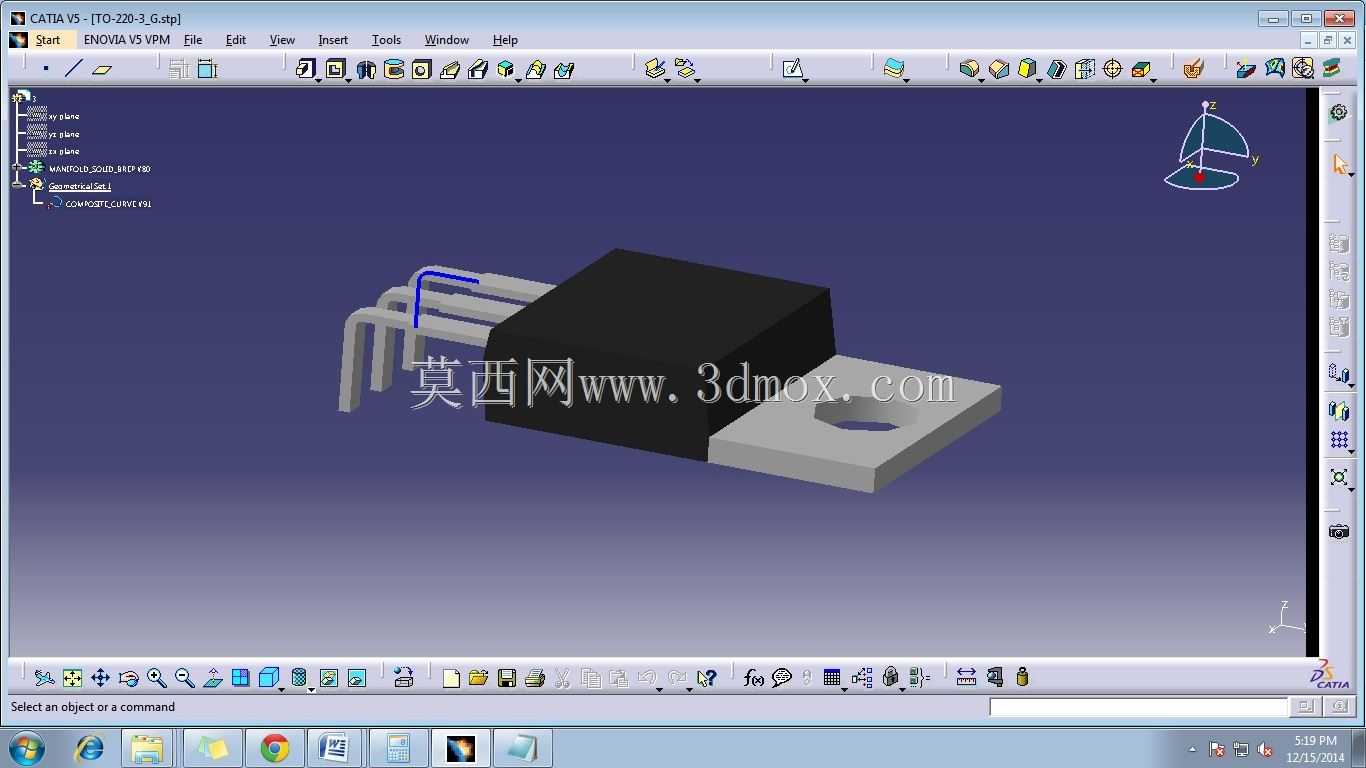

　　引脚部分采用弯折成型的铜质引线框架，表面做镀锡处理，既保证焊接时的润湿性，也能在长期通电过程中维持稳定的接触电阻，三个引脚的排布间距遵循通用直插元件的孔位规范，适配市面上多数通用PCB的孔径与焊盘设计，不需要额外定制安装孔位，能直接兼容常规的波峰焊生产工艺，减少生产环节的适配调整成本。设计这类元件的三维结构时，首先要确认引脚的成型角度与伸出长度，引脚伸出塑封本体的长度需要兼顾PCB板厚与焊接后的剪脚余量，通常伸出长度控制在3-5mm区间，既保证穿过PCB后有足够的焊接长度，也不会因为引脚过长导致剪脚后残留的金属屑引发相邻焊盘短路。在日常的电路板装配场景里，这类直插式塑封电子元件是电源回路、信号调理链路里的常见组成部分，多数承担稳压、功率开关或者信号放大的核心功能，在消费类电源、工业控制板卡、小型家电控制板上的应用占比极高。从结构设计来看，黑色的环氧塑封本体是整个元件的核心承载部分，内部包裹着半导体晶圆与引线框架，塑封材料选用耐高温的环氧模塑料，能够满足波峰焊、回流焊过程中的高温耐受要求，同时隔绝外界水汽、粉尘对内部晶圆的侵蚀，避免出现电性能漂移或者短路失效的问题。

　　塑封本体的外形采用带倒角的长方体结构，边角处做小圆弧过渡，避免塑封过程中出现应力集中导致本体开裂，同时也能在自动插件机的送料轨道里顺畅移动，不会因为棱角卡滞影响插件效率。安装边界方面，这类元件在PCB上的占位需要考虑本体与周边元件的安全间距，功率类的应用场景下，本体与周边电解电容、电阻等发热元件的间距要保留2mm以上的散热间隙，避免热量累积加速塑封材料老化，引脚的弯折位置距离本体根部要保留至少1mm的应力释放段，插件时如果直接从根部弯折引脚，很容易导致本体内部的引线与晶圆连接点断裂，造成元件开路失效。

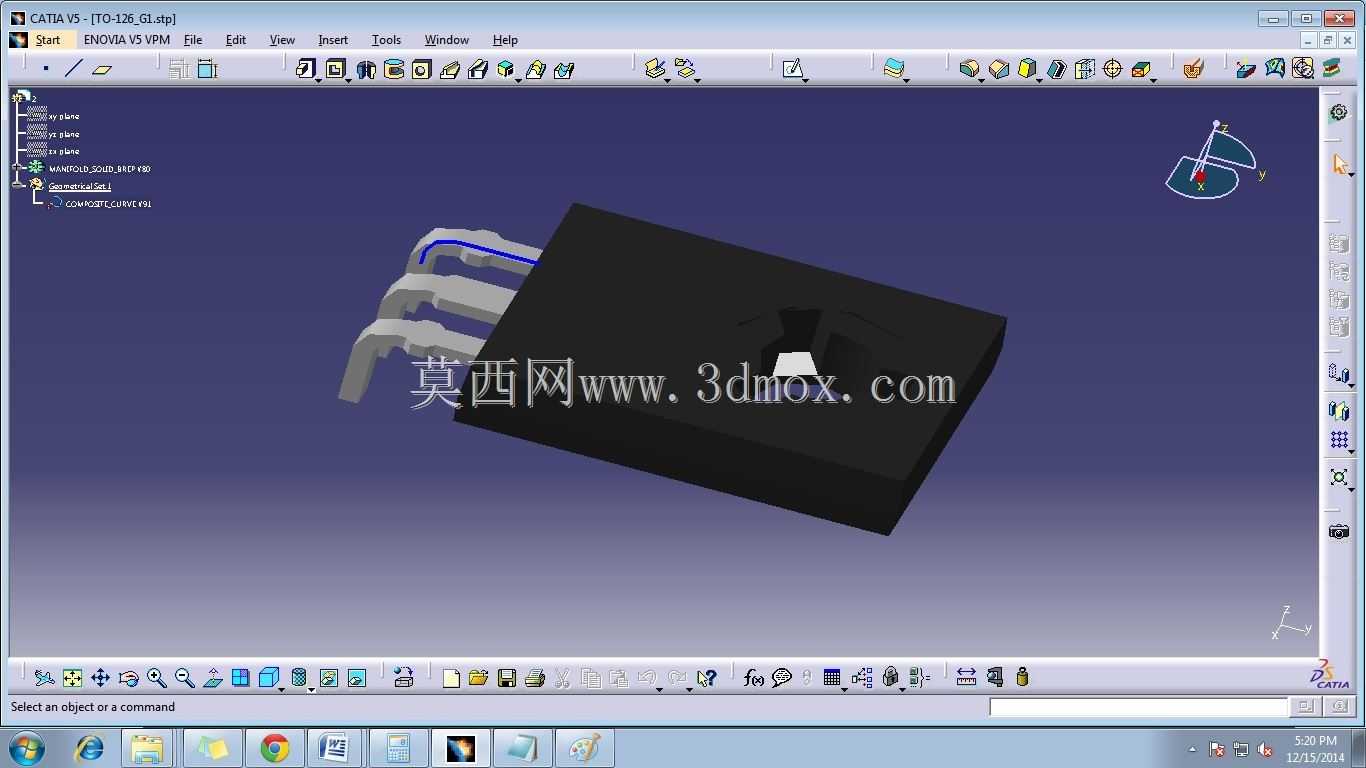

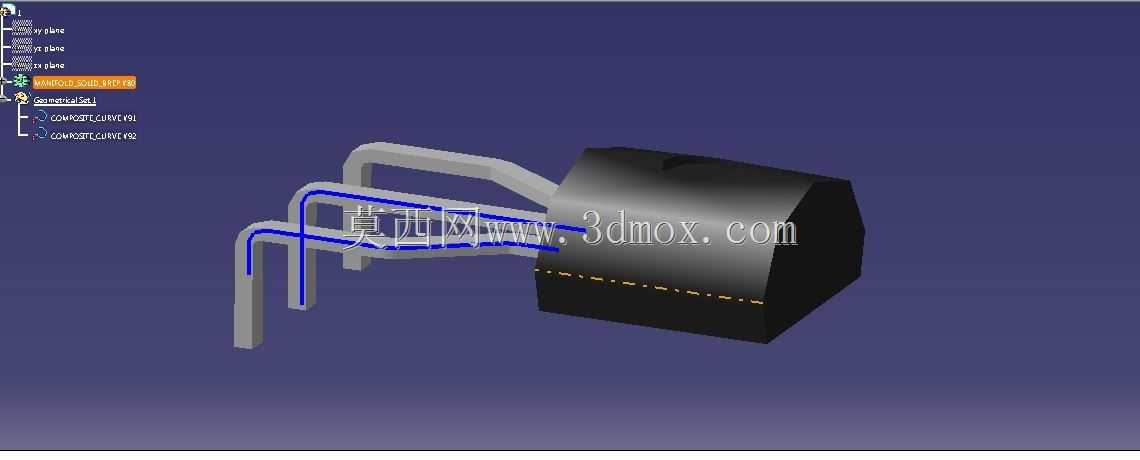

　　从实际装配的角度，这类元件的三维建模需要准确还原引脚的弯折弧度，很多新手建模时会把引脚做成直角弯折，实际生产中引脚弯折都是带圆弧过渡的，直角弯折不仅不符合实际加工工艺，在模拟装配时还会出现引脚与PCB焊盘干涉的问题，无法准确验证插件后的实际装配效果。另外塑封本体表面的标记区域做了轻微的凹陷设计，用于丝印元件型号、参数与极性标识，建模时这个凹陷的深度控制在0.1mm左右，既保证丝印的油墨能够牢固附着，也不会因为凹陷过深影响塑封本体的结构强度。

　　在电源变压器周边的辅助电路里，这类元件通常紧邻变压器的次级输出端布置，用于输出电压的稳压与滤波，建模时需要准确匹配周边元件的高度差，避免元件本体过高影响电源模块的整体装配高度，尤其是在密闭式电源适配器的结构里，元件顶部与外壳内壁的间隙要保留至少1mm，防止生产过程中外壳压到元件本体导致内部晶圆碎裂。不同于贴片式元件，直插式结构的元件在抗震性能上有一定优势，引脚的弯折结构能够吸收一部分振动带来的应力，在有一定振动要求的工业设备板卡上，这类封装的元件可靠性表现优于同规格的贴片元件，这也是很多工业电源板卡仍然大量选用这类直插封装元件的核心原因。建模过程中还要注意引脚的共面度，三个引脚的底端要处于同一水平面上，共面度偏差控制在0.1mm以内，否则插件时会出现个别引脚无法穿过PCB孔位的问题，影响自动插件的良率，这也是结构建模时容易忽略的工艺细节，很多非行业内的建模人员只会关注外形的相似度，不会考虑实际生产中的共面度要求，导致建出来的模型无法用于实际的生产装配验证。
