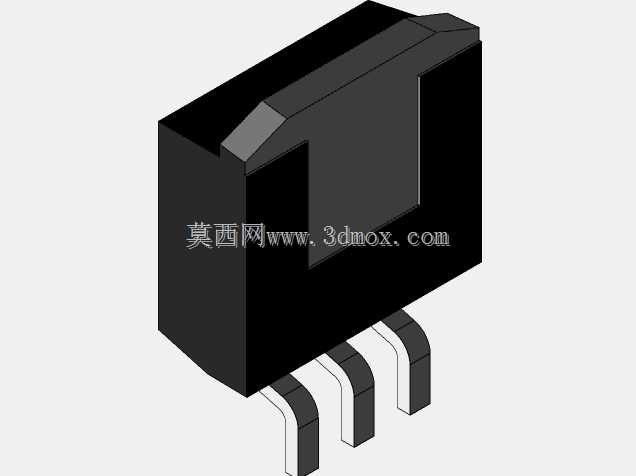

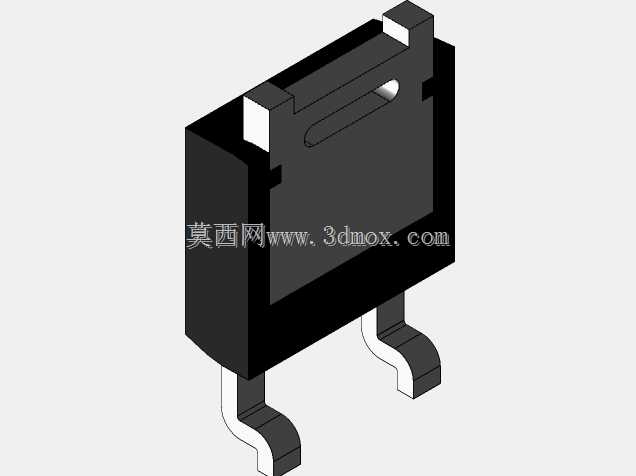

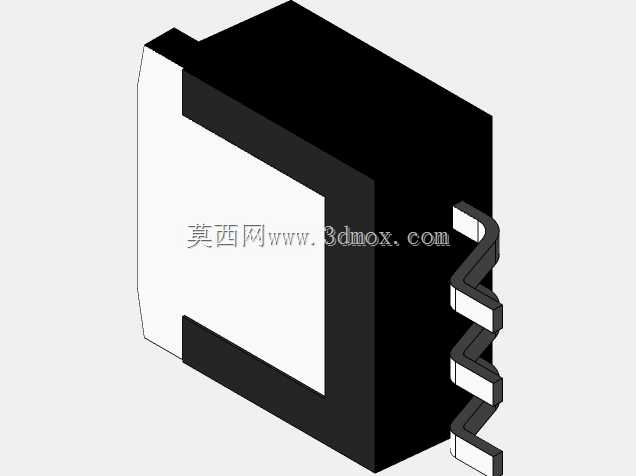

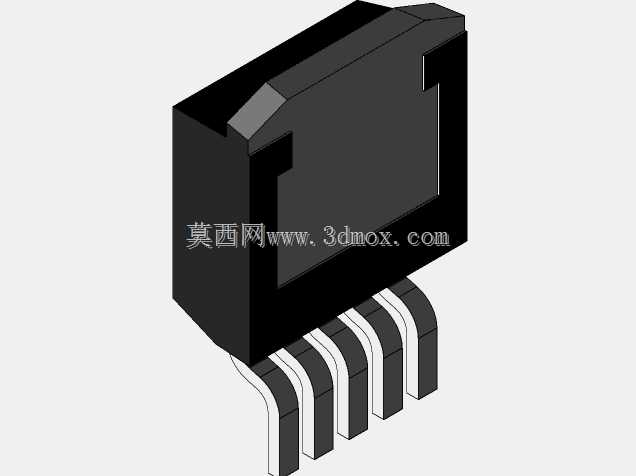

TO系列贴片直插半导体封装三维结构

　　在消费类电源、工业控制板卡、车载功率模块的PCB布局工作中，半导体功率器件的封装匹配度直接决定整板的散热效率、焊接良率与长期运行可靠性，本次梳理的TO-263-5、TO-263-3、TO-222、DDPACK封装结构，覆盖了中小功率场效应管、低压差线性稳压器、小功率整流桥的主流封装选型需求，是板级结构设计中高频调用的元器件模型。从实际应用场景来看，这类封装多应用在10A以内电流等级的功率回路中，比如开关电源的次级整流、伺服驱动的桥臂驱动、工控板的电源稳压回路，既可以搭配表贴工艺完成批量回流焊接，也能适配小批量手工焊的试制场景，部分带外露散热焊盘的型号还可以直接贴合PCB铜箔散热，无需额外加装独立散热片就能满足常规工况的温升要求。

　　做这类封装的三维建模时，首先要明确引脚的成型公差，TO系列封装的引脚多采用铜合金冲压成型，折弯处的R角、引脚伸出塑封体的长度、引脚共面度都是建模时需要严格把控的细节——如果引脚伸出长度建模偏差超过0.2mm，后续生成PCB封装时就会出现焊盘与引脚对位偏移，回流焊时容易产生立碑、虚焊问题；如果塑封体的高度建模偏大，在结构紧凑的板卡装配时就会和上方的屏蔽罩、结构件产生干涉。塑封体部分的建模要区分本体与顶部标识区的台阶差，部分TO-263封装的顶部会有浅槽用于激光打印器件型号，这个细节虽然不影响装配，但在做整机BOM可视化核对、装配干涉检查时，能帮助产线人员快速识别器件方向，避免反向贴装的问题。

　　外露的散热焊盘是这类封装建模的核心重点，焊盘的位置要和引脚中心严格对齐，焊盘表面的轻微凹陷是实际塑封工艺留下的特征，建模时不需要过度还原工艺瑕疵，但要保证焊盘的平面度与尺寸公差，因为后续做热仿真分析时，这个面是器件和PCB散热铜箔的主要接触界面，尺寸偏差会直接导致热阻计算结果失真，影响整板的散热设计判断。安装边界方面，这类表贴封装不需要预留插件的过孔空间，但要在塑封体周边预留至少0.5mm的器件禁布区，一方面是避免焊接时锡膏流到相邻焊盘造成短路，另一方面是给返修时的热风枪预留操作空间；引脚的间距要严格按照JEDEC标准的尺寸绘制，不同引脚数的TO-263封装引脚间距一致，但引脚宽度存在细微差异，建模时不能直接通用不同引脚数的引脚模型，要对应每个封装的规格书调整引脚宽度与折弯角度。

　　DDPACK作为TO-263的衍生封装，塑封体的厚度更薄，引脚的成型角度更平缓，适合在厚度受限的超薄电源模块、便携设备电源板中使用，建模时要注意其塑封体底部和PCB表面的间隙比标准TO-263更小，不能在其下方布置过高的表贴元件，否则会出现装配顶起的问题。在实际的结构选型阶段，调用准确的三维封装模型可以提前完成板卡的虚拟装配，不需要等到实物打样就能发现器件和结构件的干涉问题，比如在做开放式电源模块的外壳设计时，如果封装模型的尺寸不准，就可能出现外壳顶住器件塑封体，导致PCB无法装配到位的问题；在做热设计时，准确的模型可以帮助工程师计算散热铜箔的所需面积，判断是否需要额外增加散热过孔，避免样机试制阶段出现温升超标的问题。建模过程中还要注意引脚的末端倒角，实际器件的引脚末端会有轻微的倒角引导焊锡爬升，这个细节在做DFM可制造性检查时可以帮助判断焊盘的钢网开口是否合理，如果引脚末端没有倒角，钢网开口的锡量计算就会出现偏差，容易产生焊锡过多导致的引脚连锡问题。另外，这类封装的塑封体边角都有微小的脱模斜度，建模时如果做成完全垂直的直角，虽然视觉上差异不大，但在做整机的跌落仿真、应力仿真时，直角的应力集中系数和带斜度的边角存在明显差异，会影响仿真结果的准确性，因此需要按照实际的脱模工艺添加0.5°左右的斜度特征，还原真实器件的结构细节。
