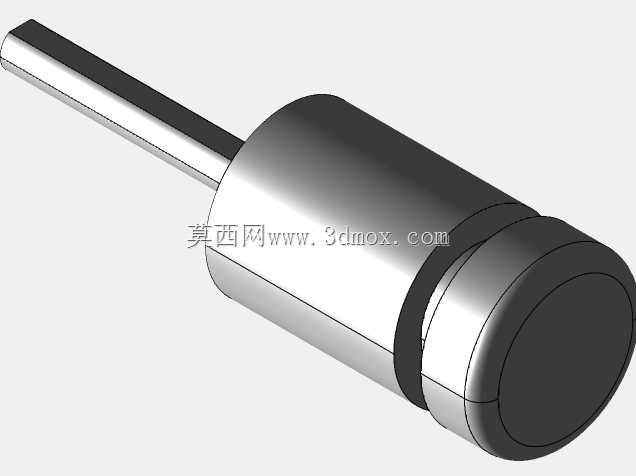

Repeatmax无刷减速行星齿轮驱动装置

　　做小型移动机器人、桌面级自动化执行机构的结构设计时，动力单元的选型和结构匹配一直是绕不开的核心环节，这套搭配27:1减速比行星齿轮箱的无刷驱动单元，就是针对紧凑空间内高扭矩输出需求做的集成化设计，能覆盖很多轻量化动力场景的使用要求。先从实际应用场景说，这套驱动单元目前在小型轮式巡检机器人、桌面级机械臂关节、教育类竞赛机器人的行走与执行端都有很高的适配性，尤其是对安装空间有严格限制、同时需要低速大扭矩输出的场合，传统的分体式电机加外接减速箱的组合往往会占用过多安装空间，同轴式的行星减速集成结构能把轴向长度控制在很小的范围内，给整机的结构布局留出更多余量。

　　从功能特性上看，搭配的2100kv无刷电机本身具备高转速、低转动惯量的特点，空载转速能匹配常规低压直流供电的输出特性，经过27:1的行星齿轮组减速之后，输出轴的扭矩会得到成比例提升，同时输出转速被降到适合机构执行的区间，行星齿轮结构本身的同轴传动特性，能让动力输出的同轴度保持在很高的水平，不会出现平行轴减速箱常见的输出轴偏置问题，这对需要做回转运动的关节类结构来说，能大幅降低安装定位的难度，也能减少传动过程中的径向窜动。

　　设计思路上，这套驱动单元采用了集成化的布局，电机转子输出端直接和行星齿轮箱的太阳轮连接，省去了额外的联轴器结构，既减少了传动环节的间隙累积，也进一步压缩了整体的轴向尺寸。行星齿轮箱的内齿圈采用和壳体一体化的设计，能提升齿轮啮合的刚性，减少大扭矩输出时的壳体形变，输出端的行星架采用对称支撑结构，三个行星轮均匀分布在太阳轮周围，能把输入的动力均匀分流，既提升了整体的负载能力，也让传动过程更加平稳，降低高速运转时的振动和噪音。

　　再说到外形尺寸和安装边界，这套驱动单元的齿轮箱部分直径为24mm，整体的安装法兰可以直接和标准的20系列、30系列铝型材结构做适配，安装孔位采用圆周均布的设计，能适配不同角度的安装需求，不需要额外做转接件。输出轴采用标准的D型轴结构，能和同步轮、联轴器、行走轮等常规执行零件直接配合，省去了额外的轴加工工序，输出轴的轴向伸出长度控制在合理范围，既保证了和连接件的配合长度，也不会因为轴伸过长导致受力时出现挠度变形。在做整机结构布局的时候，需要注意给驱动单元的尾部留出电机引线的走线空间，引线的弯曲半径不能小于线缆直径的5倍，避免长期弯折导致线芯断裂，同时电机外壳的散热面要尽量和整机的金属结构件贴合，能把持续运转时产生的热量通过结构件传导出去，提升长时间工作的稳定性。

　　实际选型使用的时候，要注意这套驱动单元的持续输出扭矩和峰值扭矩的匹配，不要长时间在超过额定扭矩的负载下运行，避免齿轮齿面出现过早磨损。行星齿轮组的润滑采用长效润滑脂填充，出厂时已经完成润滑封装，日常使用不需要额外加注润滑脂，拆解维护的时候要注意润滑脂的清洁，避免杂质进入齿轮啮合面造成齿面划伤。安装固定的时候，紧固螺丝的扭矩要控制在合理范围，不要因为扭矩过大导致壳体螺纹滑牙，尤其是采用塑料端盖的结构部分，过大的紧固力会导致端盖形变，影响齿轮的啮合间隙。另外这套驱动单元的输出轴径向承载能力有明确的边界，不要在输出轴上施加过大的径向载荷，比如直接作为行走轮的支撑轴使用的时候，需要额外增加支撑轴承，把径向载荷转移到机架上，避免输出轴因为径向受力过大出现弯曲变形，或者导致行星架的支撑轴承过早损坏。

　　在做三维建模适配的时候，要注意驱动单元的安装基准面选择，以齿轮箱的安装法兰端面作为轴向定位基准，以输出轴的轴线作为同轴度基准，这样能保证和其他传动部件的对中精度，减少传动过程中的额外负载。如果是做多个驱动单元协同的结构，比如全向移动机器人的四个行走驱动，要保证每个驱动单元的安装高度一致，轴线平行度控制在允许的公差范围内，避免出现行走跑偏、轮胎磨损不均的问题。对于需要做位置反馈的应用场景，这套驱动单元的尾部预留了编码器的安装空间，可以加装磁电式编码器做闭环位置控制，适配需要精准定位的关节类应用，安装编码器的时候要注意磁钢和编码器芯片的同轴度，以及轴向间隙的控制，保证位置反馈的精度。
