这款数字伺服执行器是小型自动化运动控制场景里的常用执行部件,在桌面级机械臂关节、教育类机器人关节模组、小型云台姿态调整、自动化测试工位的微动调节机构中都有广泛应用,很多做小型仿生机器人、桌面自动化分拣装置的结构工程师在选型时,都会优先考虑这类集成度高的伺服单元,省去了自行设计电机驱动、编码器反馈、减速机构的繁琐步骤,能大幅缩短原型机的开发周期。

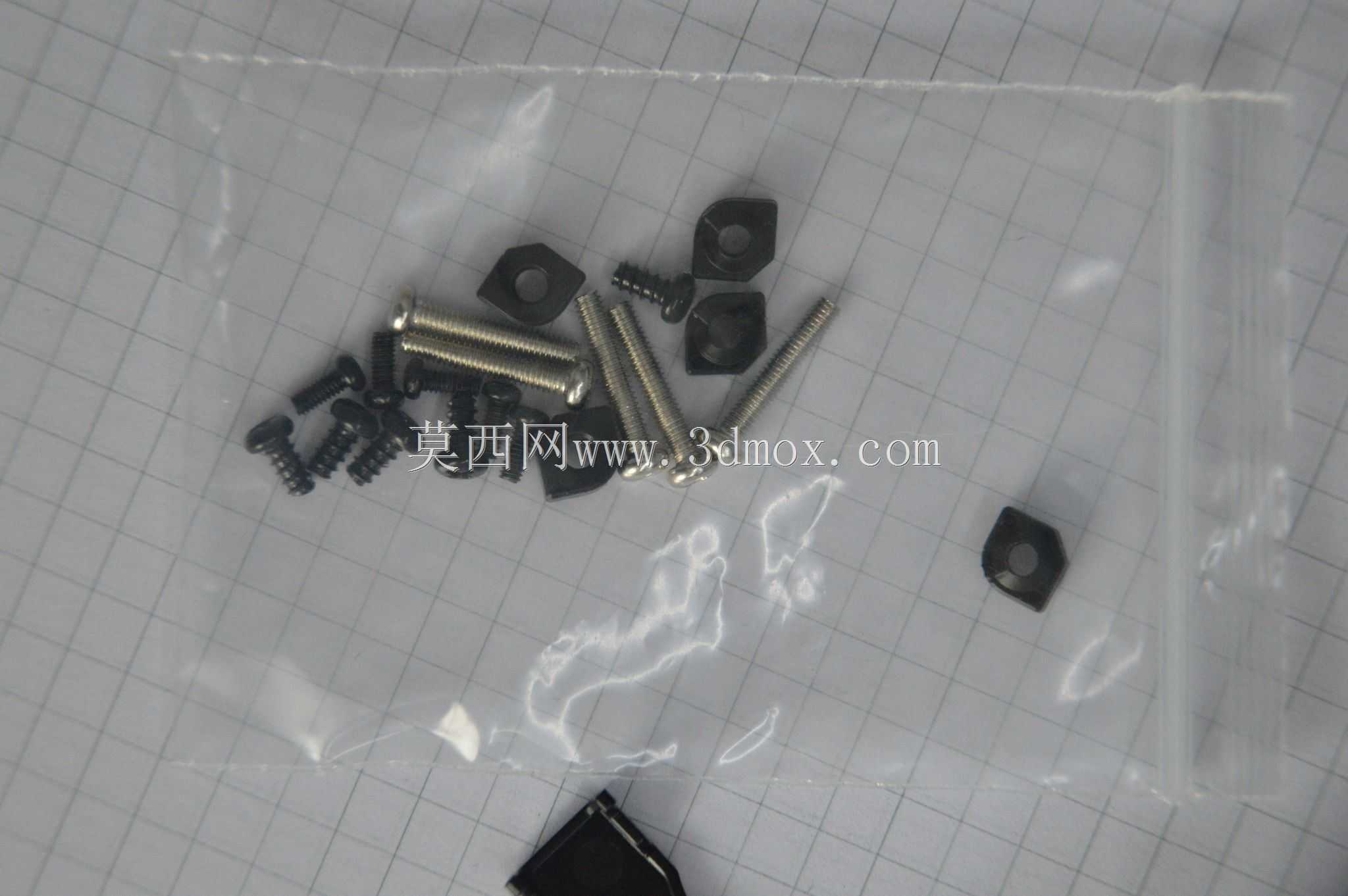

从功能特性来看,该伺服采用M2、M2.5规格的安装螺丝固定,适配多数小型轻量化结构的安装孔位设计,内部集成了位置反馈、速度闭环、扭矩输出控制的全套电路,不需要额外搭配驱动板即可通过总线协议发送控制指令,相比传统的PWM控制舵机,控制精度更高,反馈数据更丰富,能实时回传当前位置、负载、温度等运行参数,方便控制系统做闭环调整,避免出现堵转烧机、位置偏差过大的问题。

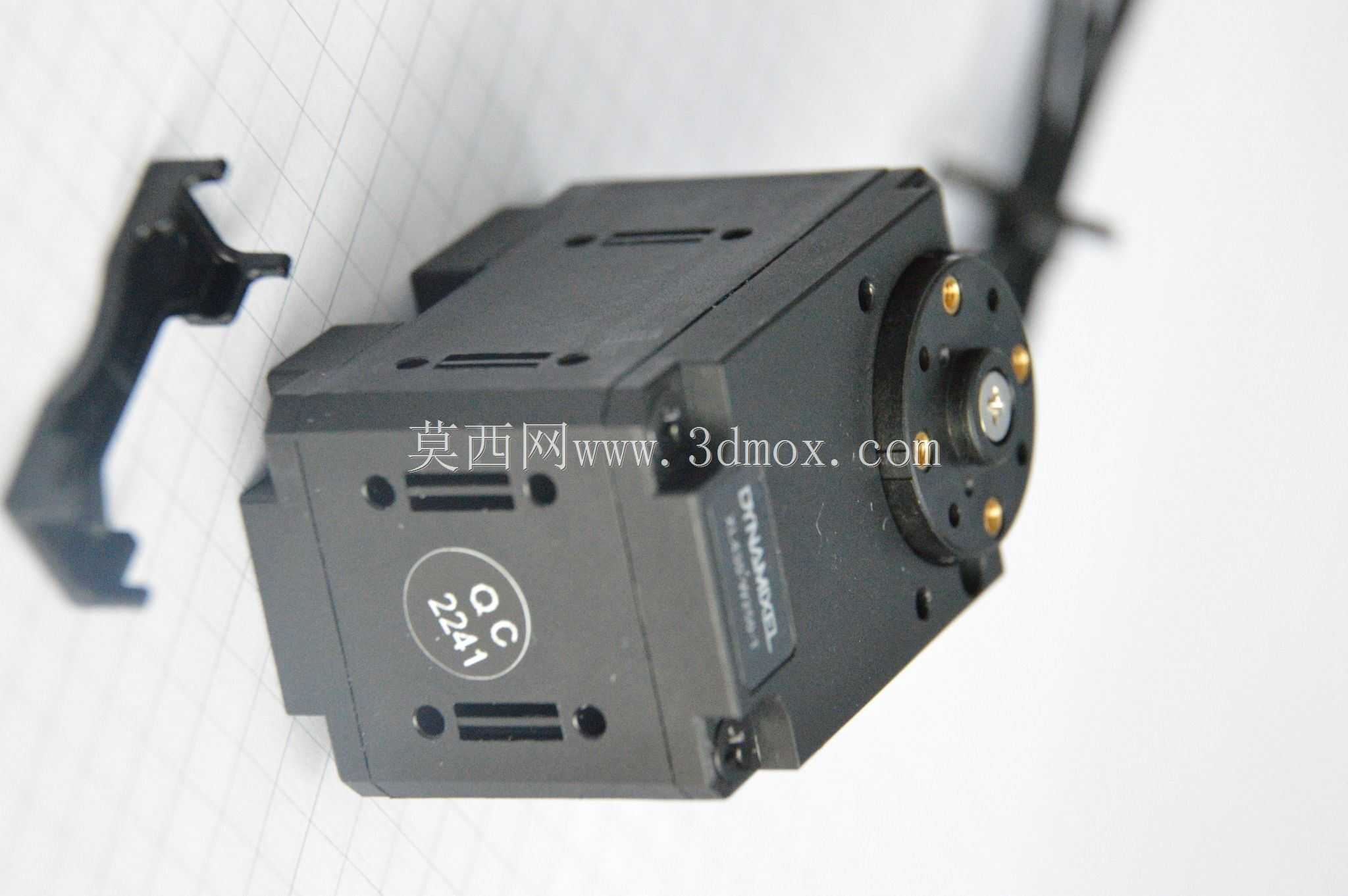

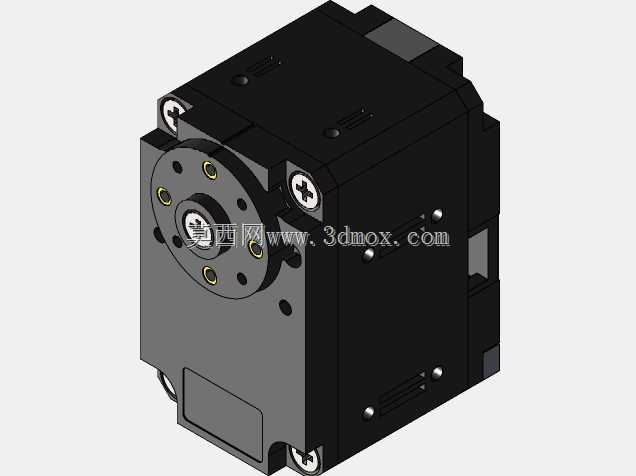

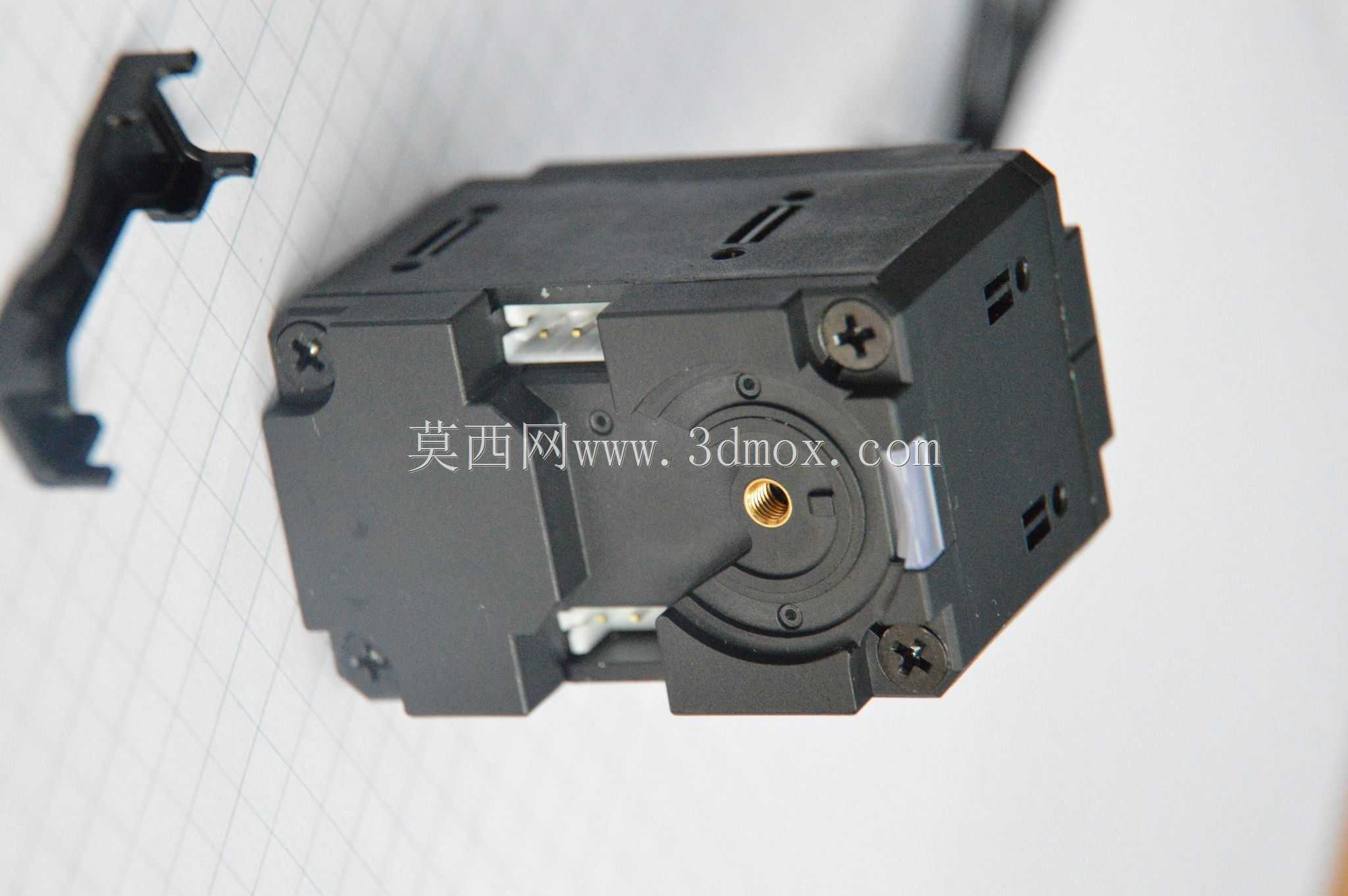

做三维建模的时候,首先要明确安装边界的约束,这款伺服的外形是规整的近似长方体结构,输出轴位于端面中心位置,建模时需要优先保证安装孔的位置度、输出轴的同轴度,以及接插件的避让空间——很多新手建模时容易忽略接线端的空间预留,实际装配时会出现线材弯折半径不足、接插件和周边结构干涉的问题。尺寸测绘时用卡尺测量的公差控制在±0.2mm即可,因为这类量产伺服的外壳注塑件本身就存在一定的制造公差,不需要追求过高的建模精度,只要保证安装孔位、输出轴位置、整体外形轮廓的尺寸准确,就能满足装配干涉检查、机构运动仿真的需求。

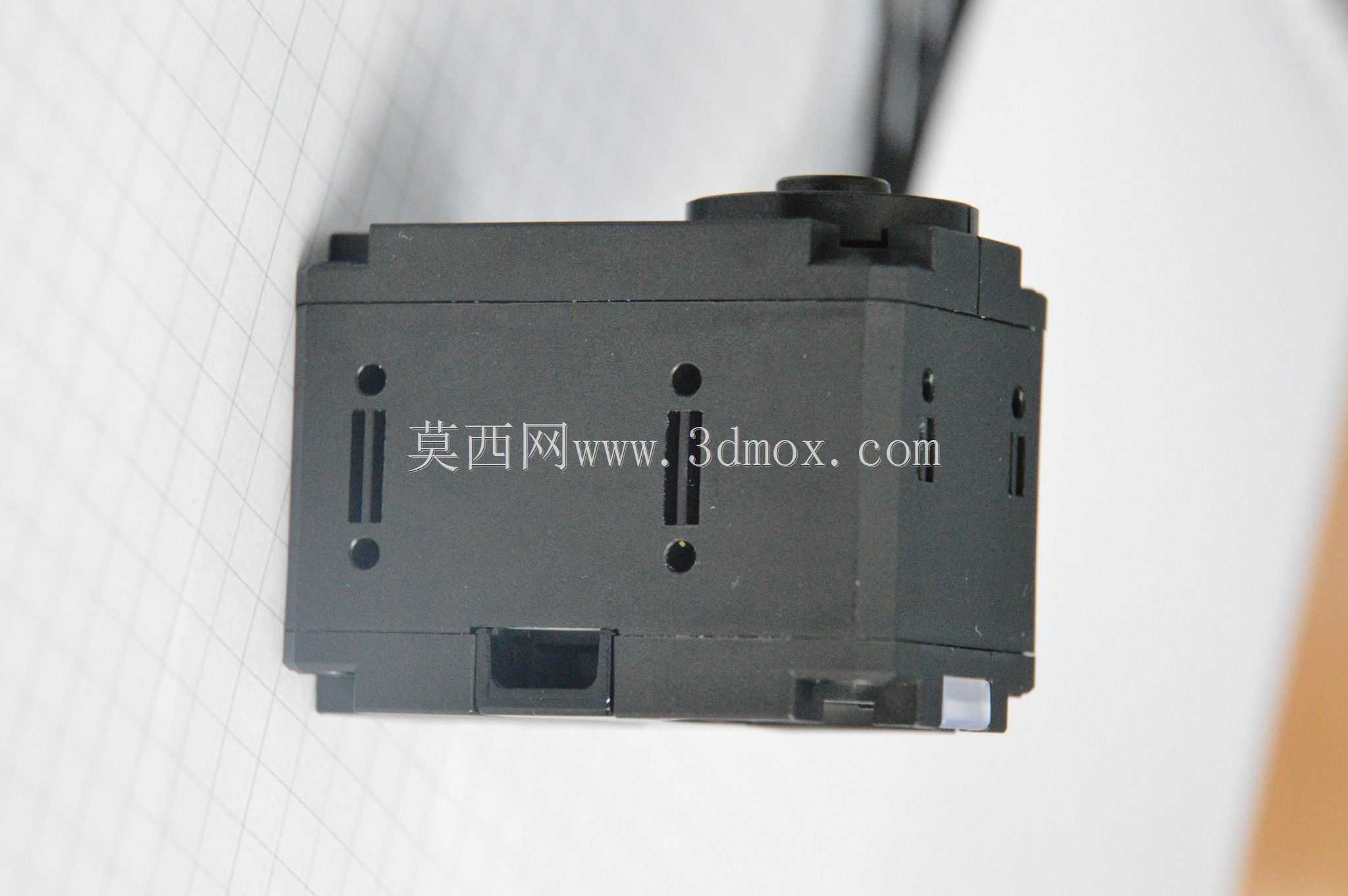

设计选型时要注意,这款伺服的输出扭矩、转速参数是和供电电压直接相关的,在做机构负载校核的时候,不能只看标称的最大扭矩,要结合实际供电电压、关节的受力臂长、运动加速度来计算实际需要的输出扭矩,预留足够的安全余量,避免运行时出现丢步、位置跟踪误差过大的问题。安装方式上除了端面的螺丝固定,侧面也预留了安装孔位,可以根据机构的布局需求选择不同的固定面,在做结构布局时可以灵活调整安装方向,节省整体的安装空间。

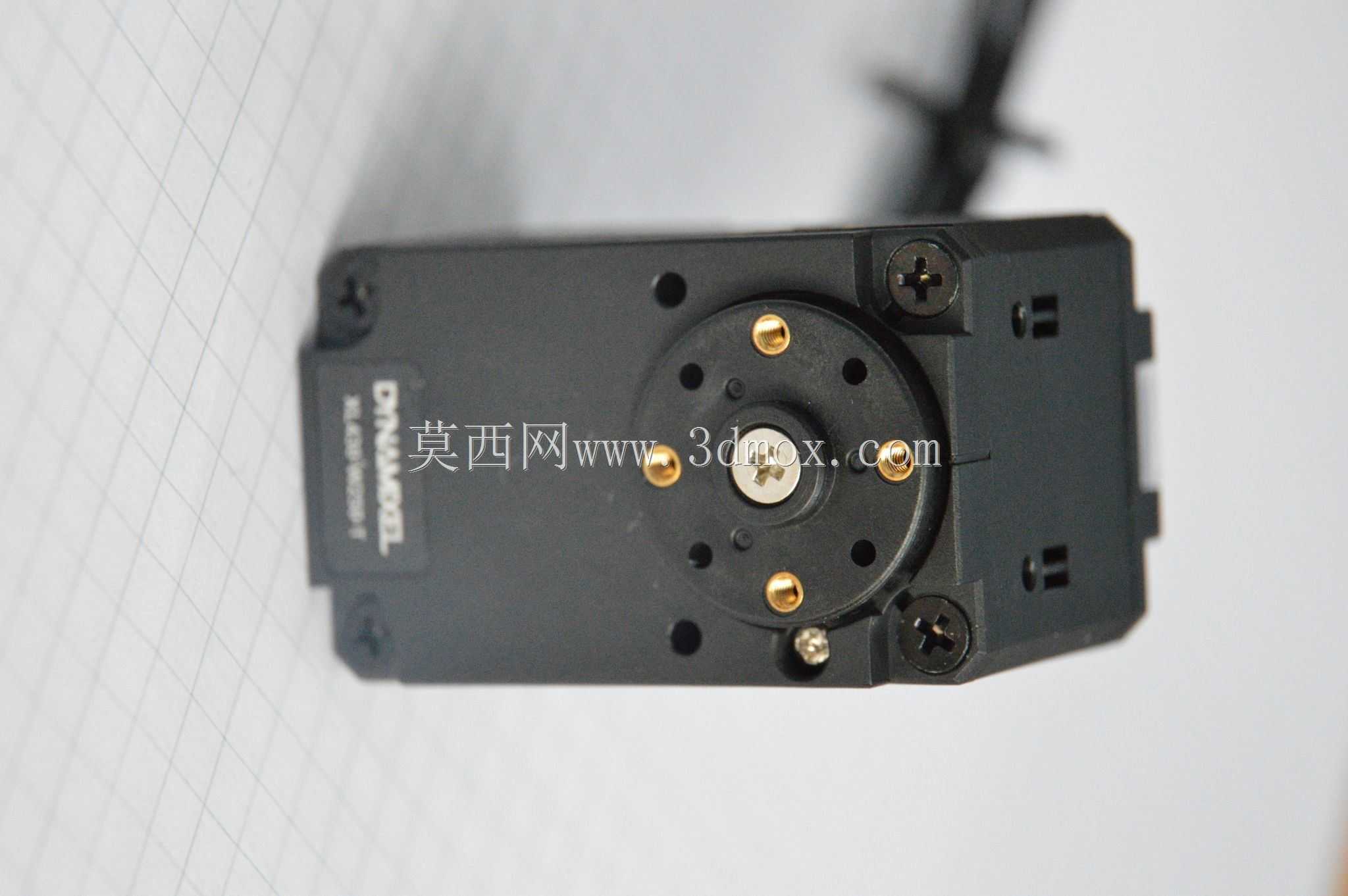

在实际的项目应用里,这类伺服经常被用在多自由度的小型机械臂关节上,每个关节串联布置,通过总线串联接线就能减少布线的复杂度,相比传统的分体式电机加减速器的方案,整体体积能缩小40%以上,非常适合空间受限的桌面级设备。建模的时候还要注意输出端的连接法兰尺寸,这款伺服的输出轴端面有标准的舵盘安装孔位,配套的舵盘、连接支架都有通用的标准尺寸,建模时可以直接匹配通用的连接配件,不需要自行设计定制化的连接结构,进一步降低加工和装配的成本。
另外要考虑的是散热边界,伺服长时间带负载运行时外壳会有一定的温升,如果是把伺服安装在封闭的结构腔体内,要预留一定的空气对流空间,不要把外壳完全包裹在隔热的结构件里,避免长时间运行时温度过高触发过热保护。做运动仿真的时候,要把伺服的转动角度限制在产品标称的转动范围内,不要超程设置运动路径,否则实际运行时会碰到内部的机械限位,导致机构卡顿或者伺服损坏。

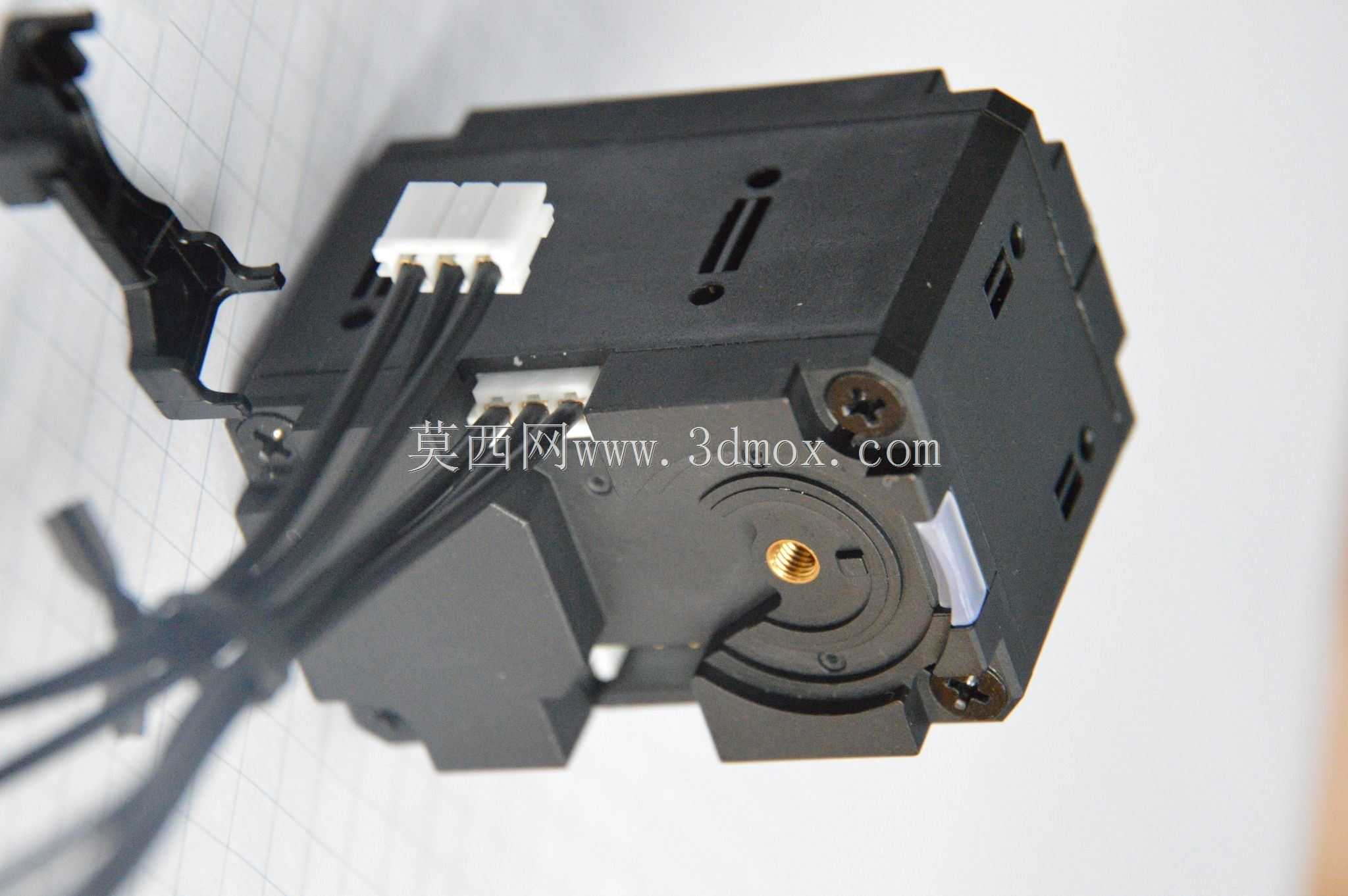

很多工程师在做这类伺服的集成设计时,容易忽略线缆的弯曲寿命问题,因为伺服在关节处做往复转动时,连接线缆会反复弯折,建模时要预留足够的线缆活动空间,选用耐弯折的柔性线材,同时在线缆出口处做防拉扯的固定结构,避免长期运行后线缆内部线芯断裂,导致设备故障。整体来看,这款伺服的结构设计非常紧凑,集成度高,非常适合小型自动化设备、教育机器人、原型验证装置的运动控制场景,建模时只要把握好安装尺寸、运动边界、干涉避让这几个核心要点,就能很好地完成配套结构的设计工作,保证后续加工装配的顺利进行。
- 全部评论(0)
- 模板大小: 3.58 MB
- 售价:5金币
- 下载次数: 566
- 系统要求: STEP / IGES,Rendering
- 软件分类: 电机
