SunnyskyX2212航模无刷外转子动力组件

　　这款外转子无刷动力组件，是航模、小型多旋翼飞行器、固定翼特技航模领域应用极广的动力输出部件，日常选型中常作为1.5kg以内起飞重量多旋翼机型的单轴动力源，也可适配翼展1米左右的中小型固定翼航模，承担螺旋桨驱动、姿态调整的核心动力输出功能。从结构设计逻辑来看，外转子结构的选型本身就是为了在同重量、同尺寸边界下获得更高的扭矩输出，省去传统内转子电机搭配减速组的传动损耗，直接驱动螺旋桨即可满足航模飞行的推力需求，这也是这类外转子无刷电机在航模领域普及度极高的核心原因。

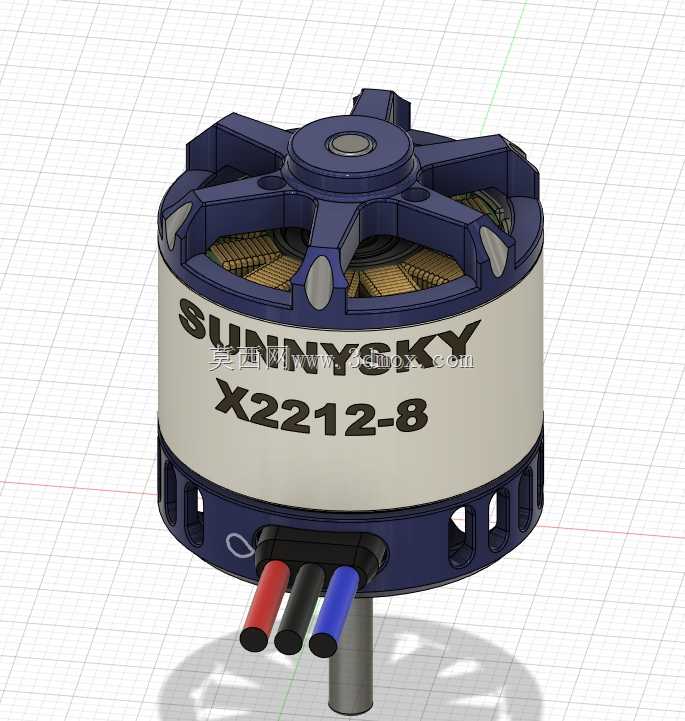

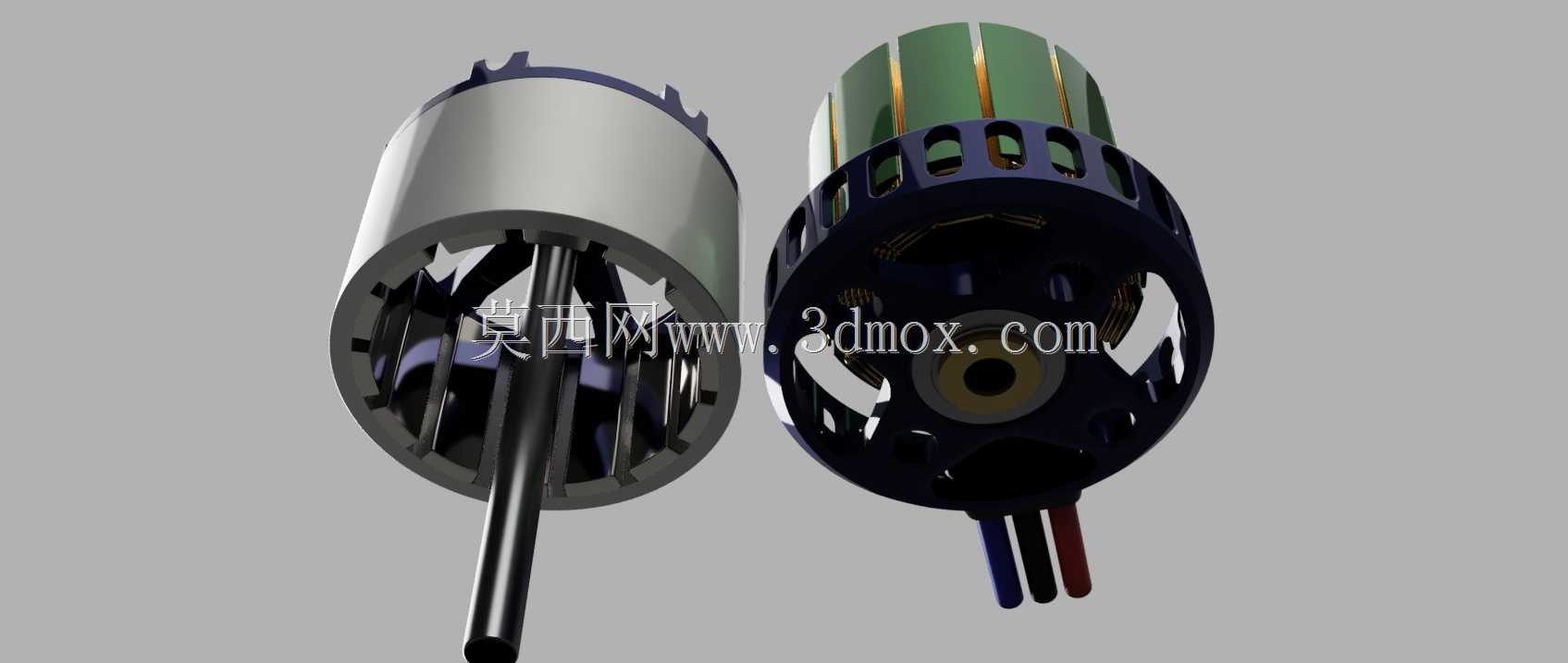

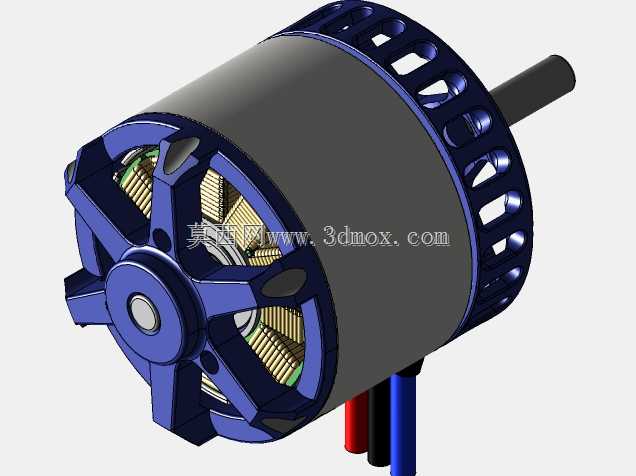

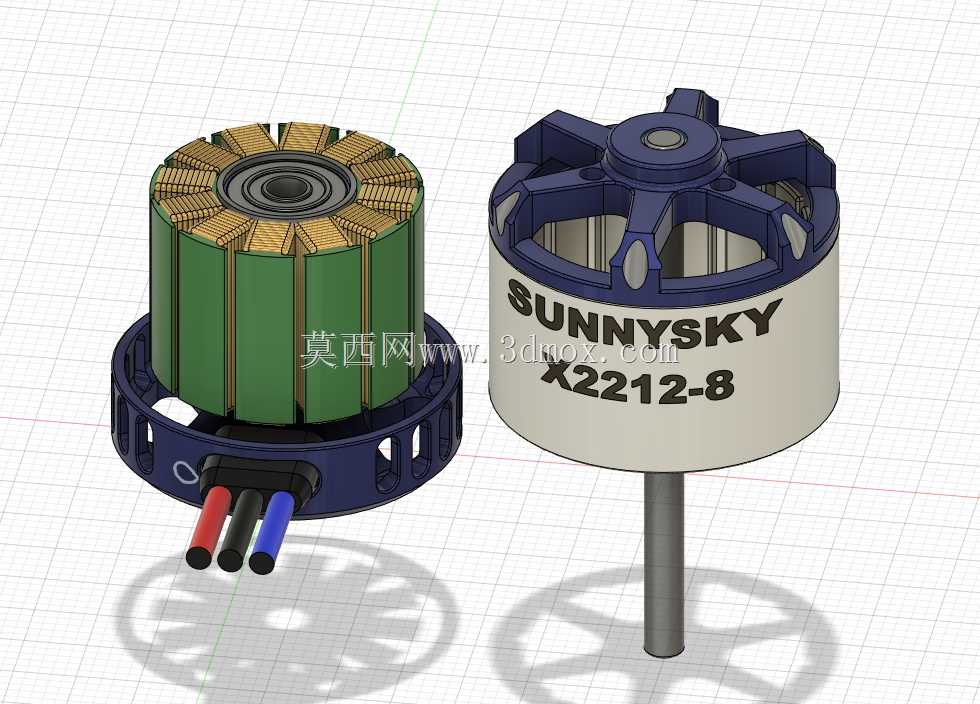

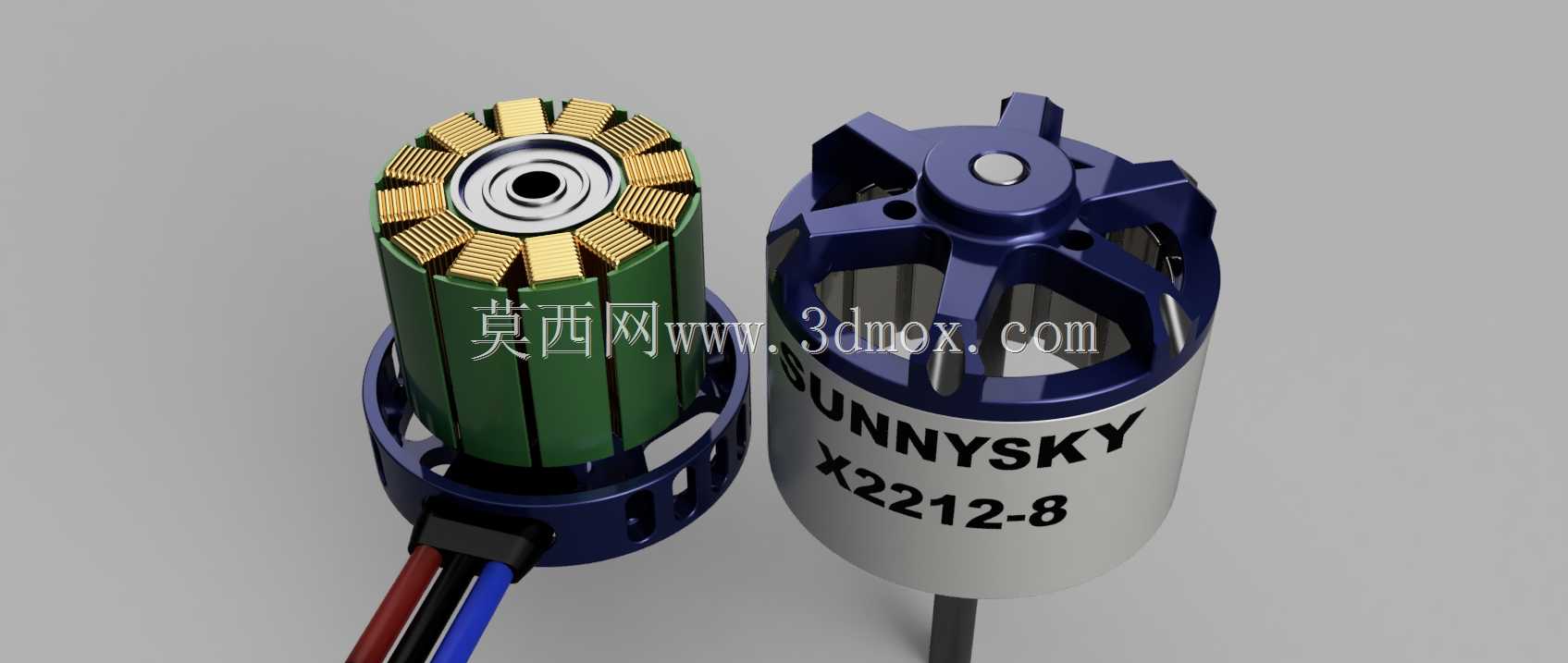

　　建模过程完全参照公开的官方外形指标还原，定子绕组部分做了半剖式的外观示意，端盖的六辐条支撑结构完全还原实物的镂空设计——这类镂空并非单纯的减重考量，更多是为了飞行过程中引导气流穿过定子绕组区域，带走大电流工作时产生的热量，避免绕组温升过高导致磁钢退磁、绕组绝缘层老化失效。出线端的三相线采用红黑蓝三色区分相位，建模时保留了出线口的护线套结构，实际装配中这个护线套可以避免飞行振动导致线材与端盖金属棱边反复摩擦破损，降低短路故障的概率。从安装边界来看，这类电机的底部预留了标准的十字安装孔位，孔位间距适配市面上绝大多数航模机臂的安装座尺寸，电机轴的出轴长度、轴径也匹配常用的航模螺旋桨夹持范围，不需要额外做转接件即可完成装配。

　　端盖表面的品牌标识、型号刻印都做了等比例还原，转子外壳的磨砂质感、端盖的深蓝色阳极氧化外观都在模型中做了对应呈现，方便结构设计人员在做航模整机装配干涉检查时，获得更贴近实物的视觉参考。需要注意的是，由于未获取到内部绕组的精确绕线参数、磁钢的具体牌号与充磁方向，这个模型主要用于整机布局的装配验证、外观展示，不能直接用于电机的电磁仿真计算。在实际选型应用中，这类KV值区间的外转子电机搭配10寸左右的螺旋桨，单轴拉力可以达到800g以上，四轴组合即可满足3kg以内总起飞重量的飞行需求，广泛应用在入门级航拍无人机、休闲特技固定翼航模、小型穿越机的动力配置中。

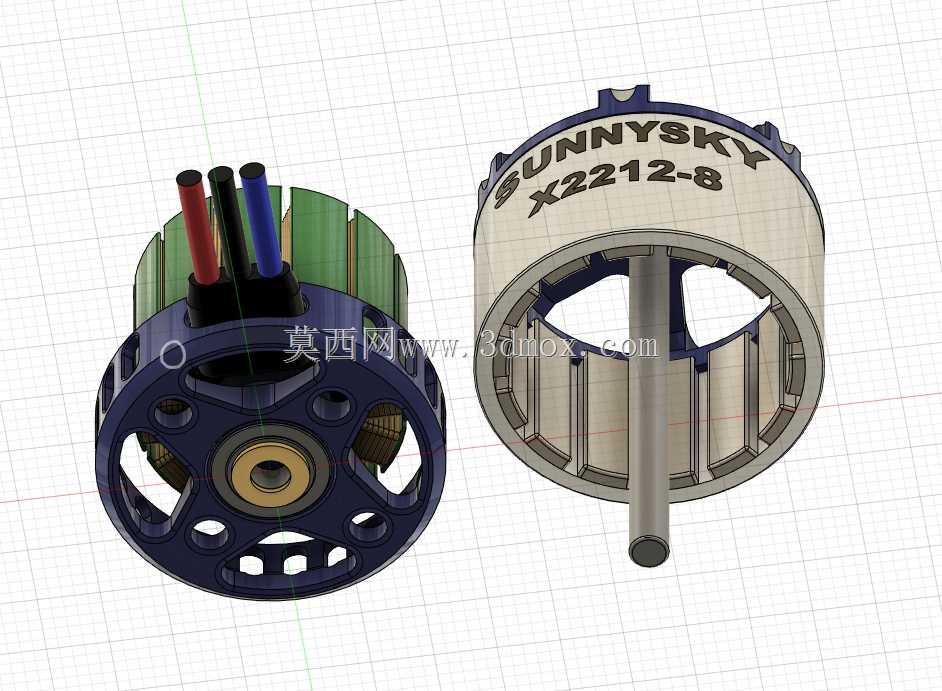

　　建模时特意还原了转子外壳上的散热开孔，这些开孔在电机高速旋转时会形成离心气流，将内部的热空气快速抽出，配合端盖的镂空进风结构形成完整的散热风道，这也是这类电机能够持续输出大拉力的关键结构设计。底部的安装座做了下沉式设计，安装时可以让电机轴的中心高度与机臂安装面保持固定的相对位置，方便设计人员在整机布局时准确计算螺旋桨的离地间隙，避免起飞降落时螺旋桨刮蹭地面。三相出线的长度、线径也参照实物比例还原，在做整机布线设计时，可以直接参考模型的出线位置规划电调的安装点位，减少实际装配时的线材冗余长度，降低整机重量。从结构强度角度来看，六辐条的端盖支撑结构在保证轻量化的同时，能够承受飞行过程中产生的离心力与振动载荷，避免高速旋转时端盖变形导致转子扫膛，这类结构经过多年的市场验证，在正常使用工况下极少出现结构失效问题。
