圆形塑料触觉按钮帽结构设计

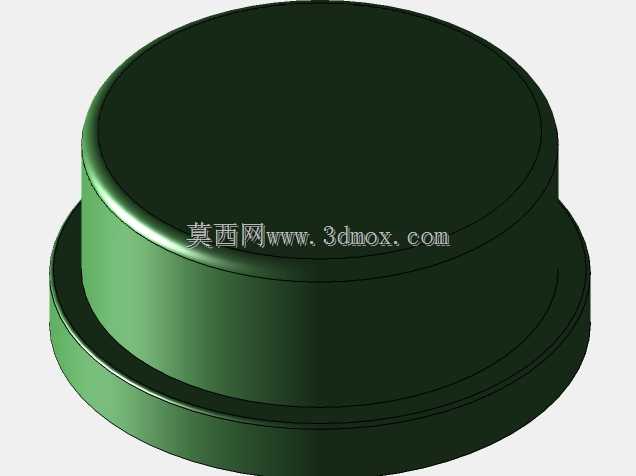

　　这款圆形塑料触觉按钮帽，是电子操作面板、小型控制终端上的常用操作接触件，日常在工业控制操作台、小型电源设备面板、民用电子设备的按键区域都能见到这类零件的身影，它直接和操作人员的手指接触，承担着传递按压力度、反馈操作触感、保护内部按键触点结构的作用。从结构设计来看，整体采用同轴阶梯圆柱的造型，最上层的大直径端面是手指接触的操作面，做了微弧过渡的边缘处理，避免直角棱边对手指造成剐蹭，长时间操作也不会产生明显的硌手感，表面做了细微的哑光质感处理，既可以避免手指出汗打滑，也不会因为过度反光干扰操作人员的视线。

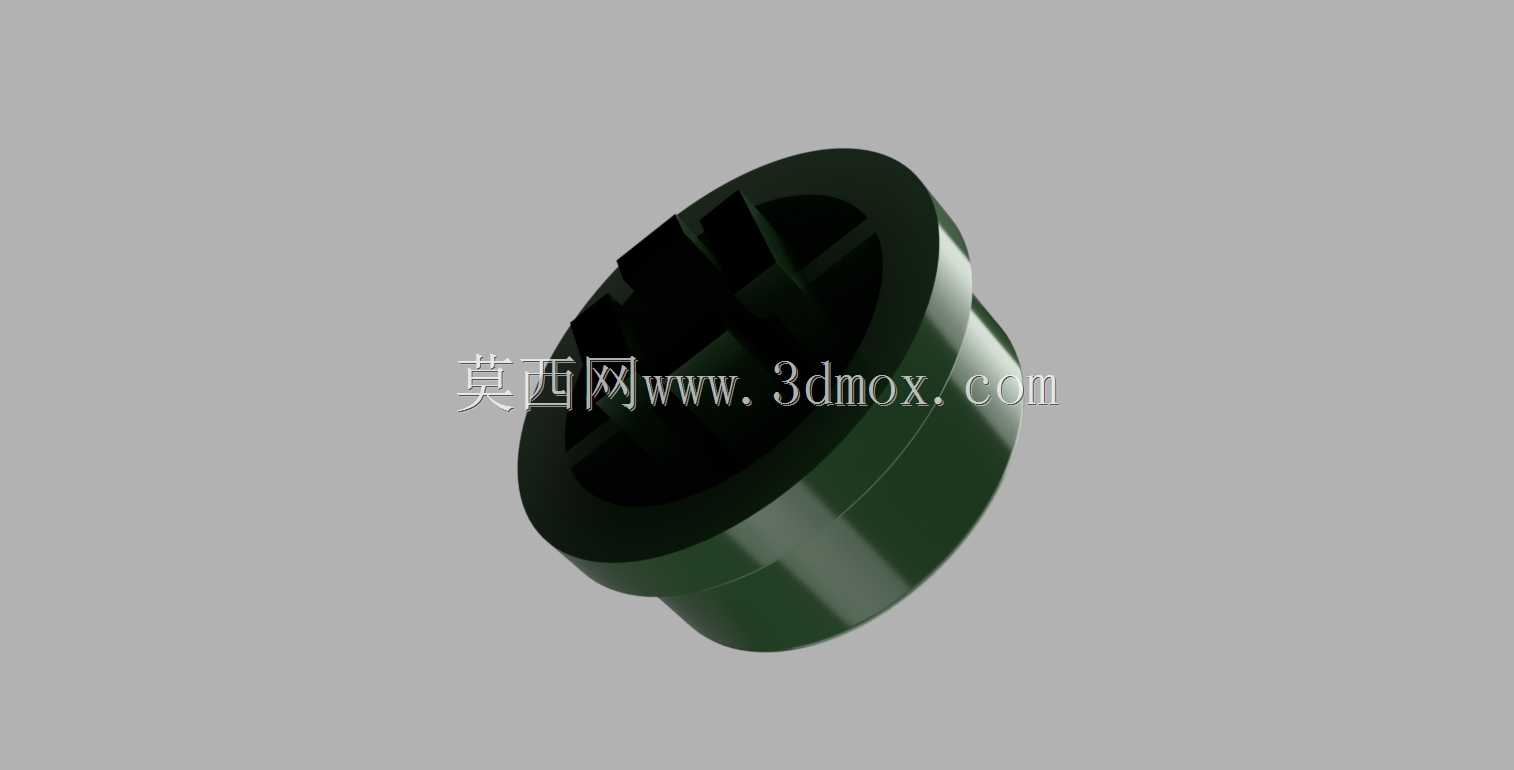

　　中层的环形台阶是和面板安装位配合的限位结构，安装时这个台阶面会贴合面板的上表面，控制按钮帽露出面板的高度，避免按压时整个帽体下陷到面板开孔内部，同时也能遮挡面板和按键之间的装配缝隙，阻挡日常使用中的灰尘、细小杂物落入按键内部，降低内部触点因为积尘出现接触不良的概率。最下层的小直径柱体是和内部按键轴的配合结构，内壁做了适配常用轻触按键轴径的卡槽设计，装配时不需要额外的粘接或者紧固件，直接对准按键轴按压到位就可以依靠塑料本身的轻微弹性卡紧，不会因为日常按动出现松脱脱落的情况，拆装更换也十分方便，不需要复杂的工具就可以完成替换。

　　设计时充分考虑了按压的受力分布，整个帽体的壁厚做了均匀化处理，避免注塑成型时出现缩水、翘曲的变形问题，柱体和上端帽体的衔接位置做了圆角过渡，减少应力集中，即使用户按动时着力点偏在帽体边缘，也不会出现衔接位置断裂的情况。触觉反馈的匹配是这类按钮帽设计的核心要点，帽体的内部空腔深度做了精准控制，既不会因为空腔过浅导致按键按不到位、触发失败，也不会因为空腔过深导致按压行程虚位过大，操作时没有清晰的触发反馈，手指按到触发位置时，内部轻触开关的反馈力可以清晰通过帽体传递到指尖，操作人员不需要盯着面板看，靠触感就能确认按键是否触发，适合需要盲操作的设备使用场景。

　　安装边界上，这款按钮帽适配常规的圆形面板开孔，下层柱体的直径和常用6mm轴径的轻触开关完全匹配，上层帽体的直径覆盖了开孔周边的面板区域，对开孔的边缘加工精度有一定的容错空间，即使面板开孔存在少量的毛边或者尺寸偏差，帽体安装后也可以完全遮盖，不会影响外观的整洁度。材质选用常用的工程塑料，具备一定的耐磨性能，日常频繁按动也不会快速出现表面磨损起毛的问题，同时塑料本身的绝缘特性可以避免操作人员接触时产生静电干扰内部电路，也不会因为设备轻微漏电带来安全隐患。在实际的设备装配场景中，这类按钮帽往往是整批安装在控制面板上，统一的圆形造型可以和面板上的其他操作件保持视觉协调，哑光的塑料质感也适配大多数工业设备、民用电子设备的外观风格，不会出现过于突兀的视觉效果。结构上没有多余的复杂曲面，注塑成型的模具结构简单，生产时的良率更高，成本也更容易控制，适合大批量生产使用，同时简单的结构也意味着更低的故障概率，长期使用不需要频繁维护更换。
