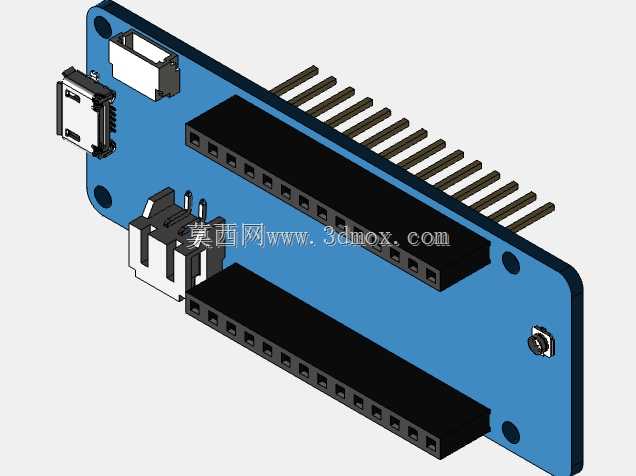

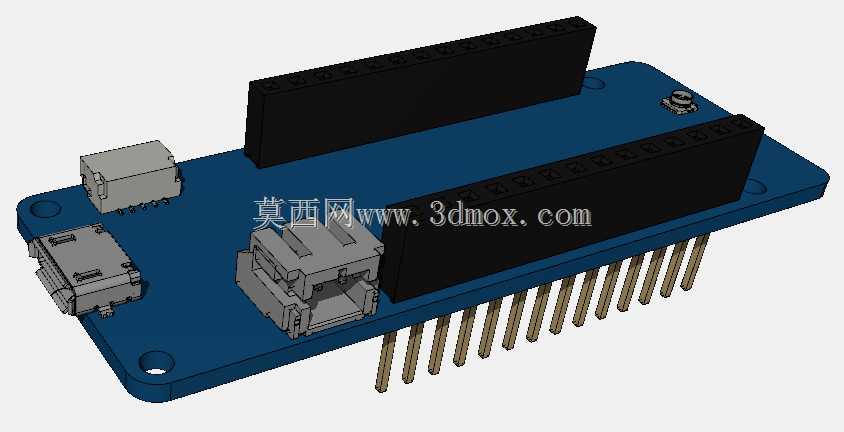

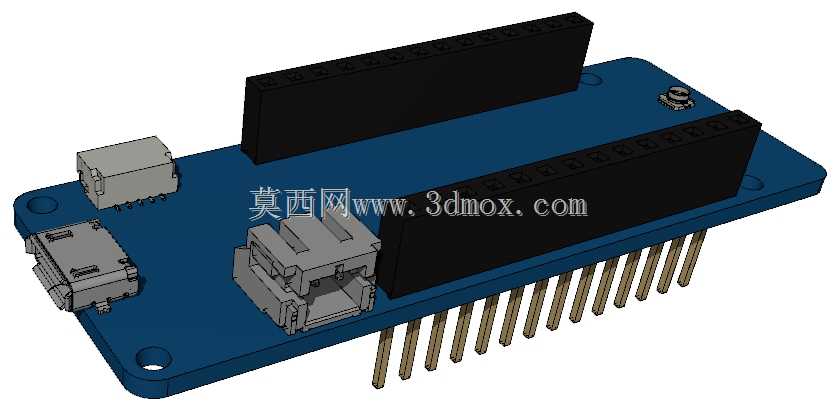

Arduino MKR 1310开发板结构设计

　　这款开发板的结构设计围绕嵌入式物联网场景的实际部署需求展开，核心适配低功耗广域物联网项目的硬件集成需求，可直接搭载于户外环境监测节点、小型智能传感终端、分布式数据采集设备内部，作为核心控制单元完成传感数据采集、边缘计算预处理与LoRa远程数据传输功能。从结构布局来看，板载元件排布充分考虑了实际安装时的空间干涉问题，两侧排针采用标准间距设计，既兼容面包板快速原型验证的插接需求，也能直接焊接在定制载板上完成量产级硬件集成，排针伸出长度经过精准核算，焊接后板体底部与载板之间预留足够走线路由空间，避免引脚焊接后与底层走线形成短路风险。

　　板端集成的两类接口分别对应不同外设连接场景，小型USB接口兼顾程序烧录与串口调试功能，接口位置设置在板体侧边，不会与上方排针的外接模块形成空间冲突，天线接口采用侧置布局，外接天线时不会遮挡板载其他元件，也方便在密闭设备外壳上预留天线开孔位置，保证无线信号传输效率。PCB板体采用圆角处理，四角预留标准安装孔位，孔位周边做了铺铜避让设计，安装时可通过铜柱直接固定在设备壳体内的安装柱上，无需额外设计转接固定件，板体整体厚度与常规嵌入式开发板保持一致，可适配市面上通用的开发板防护外壳，降低终端设备的结构开模成本。

　　设计过程中针对板载元件的高度差做了充分校核，两侧黑色排母的高度统一，上方叠加扩展板时可保证板体平行受力，不会出现单侧翘起导致的接触不良问题，板上的金属按键高度低于排母顶面，叠加扩展板时不会被误触，同时按键位置预留了手指按压的操作空间，无需拆卸扩展板即可完成复位操作。板体表面的阻焊层颜色选用辨识度较高的蓝色，在多板混装的设备内部可快速识别该控制板，降低后期设备维护时的排查难度，所有贴片元件的排布均避开了安装孔位的受力区域，固定螺丝锁紧时不会对板上元件形成挤压应力，避免长期使用过程中出现元件虚焊、板体变形等问题。

　　从安装边界来看，板体整体长宽尺寸适配小型嵌入式设备的内部安装空间，排针与接口的外轮廓均在板体投影范围内，不会出现元件超出板体导致的安装干涉，侧置接口的插拔方向与板体平面平行，设备外壳上只需对应开设矩形开口即可完成接口外露，无需额外设计让位结构。在实际项目应用中，这款开发板的结构可直接适配多数低功耗物联网终端的内部安装需求，无需对板体结构做二次修改，搭配对应的扩展功能板即可快速搭建完整的硬件原型，缩短产品开发周期，板上元件的布局充分考虑了量产焊接的工艺要求，所有贴片元件均采用标准封装，可直接通过SMT贴片工艺完成批量生产，波峰焊接时排针与接口的过孔设计可保证焊锡均匀浸润，减少虚焊、漏焊等生产不良问题。
