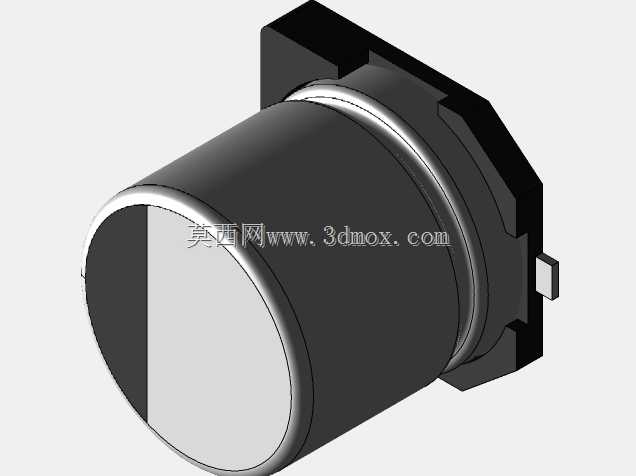

5.3mm×5.3mm贴片铝电解电容三维结构

　　做消费类电子板卡布局的工程师都清楚，板上空间每多挤出来0.1毫米，就能给后续的结构堆叠、散热风道预留更多余量，这类小尺寸贴片电解电容，就是高密度PCB设计里绕不开的基础元件。日常做板卡堆叠评审时，最先要核对的就是这类表贴元件的安装边界，很多新手建模时容易忽略电容本体底部的塑封定位座高度，导致回流焊后元件本体和底层走线、相邻贴片电阻的安全间距不足，轻则出现焊接偏移，重则在过波峰焊时发生本体蹭板、引脚虚接的问题。这个5.3毫米见方的封装规格，是目前便携数码产品、小型工控传感板卡上应用最广的电解电容尺寸，常被布置在DC电源入口、主控芯片供电引脚旁，承担输入滤波、瞬态电压抑制、掉电短时储能的作用，相比同容值的插件电解，它不需要在PCB上开引脚过孔，能大幅压缩板卡背面的元件布置空间，也避免了插件元件过孔带来的信号层走线割裂问题。

　　从结构设计角度看，这个电容的三维建模重点要还原几个核心装配特征：首先是顶部的铝壳卷边结构，这部分是电解电容密封的核心结构，建模时不能简单做成直筒圆柱，要准确还原卷边的圆弧过渡尺寸，否则做整机跌落仿真时，会误判电容顶部和上壳内壁的干涉风险；其次是底部的黑色塑封基座，基座两侧的定位凸台是SMT贴装时吸嘴定位、焊盘对位的关键参考，凸台的突出高度、和铝壳本体的同轴度公差，直接影响贴片机的吸料成功率，很多时候产线出现抛料率偏高的问题，追根溯源就是元件建模时基座尺寸做偏了，导致钢网开孔和焊盘位置不匹配；最后是侧面的引出焊端，这个焊端的爬锡高度、和PCB焊盘的接触面积，直接决定了焊点的抗剪切强度，建模时要准确还原焊端的倒角尺寸，不能做成直角块，否则做焊点可靠性仿真时，应力集中系数的计算结果会和实际测试值偏差超过30%。

　　实际选型搭配时，这个尺寸的电解电容通常和0805封装的陶瓷电容搭配使用，电解负责滤除低频纹波，陶瓷电容负责滤除高频开关噪声，建模时要注意两者的安装间距不能小于1毫米，避免回流焊时不同元件的热膨胀系数差异导致焊点拉裂。很多工程师做板框布局时，习惯只看元件的标称长宽尺寸，忽略电容本体的高度公差，这个规格的贴片电解，不同耐压值的产品高度会有0.3到0.8毫米的差异，如果建模时统一按最小高度做结构避让，后期换更高耐压的物料时，就会出现电容顶到外壳内壁、甚至压破本体密封胶的问题。

　　另外，这个电容的极性标识也是建模时不能遗漏的细节，塑封基座上的负极标识条要和焊盘的极性丝印位置对应，很多新手建模时把极性方向做反，不仅会导致生产时贴装反向，电容通电后漏液鼓包，还会让后续做DFM检查时无法识别极性风险。从整机装配的流程看，这类表贴电容都是通过回流焊完成焊接，建模时还要考虑元件周边的返修空间，电容两侧至少要预留0.5毫米的烙铁操作空间，否则后期售后返修时，烙铁头无法靠近焊点，只能用热风枪大面积加热，容易烫伤周边的塑料结构件和相邻的敏感芯片。在做工业类传感板卡设计时，这个尺寸的电容还常被用在信号采集回路的耦合位置，相比陶瓷电容，它的容量温度特性更平缓，不会因为温度骤变出现容量漂移导致信号采集失真，这时候建模还要注意电容和周边功率电阻的距离，不能小于2毫米，避免功率电阻的长期烘烤加速电容电解液的挥发，缩短元件使用寿命。
