SRA-05VDC-CL直插式功率继电器三维结构

　　做工业控制板卡三维布局的时候，直插功率继电器的占位模型精度直接影响后续PCB装配、外壳干涉检查的效率，这款SRA-05VDC-CL型号的继电器模型，还原了量产直插封装的全部结构细节，能直接导入常用三维装配环境做干涉校验。日常做低压控制回路设计时，这类5V线圈驱动的功率继电器主要承担小信号控制大负载通断的作用，常见应用场景覆盖小型工控板负载切换、家电控制板电源通断、自动化设备IO端口功率扩展，线圈端匹配常规5V逻辑电平驱动，不需要额外做电平转换电路，能直接和主控板的IO输出端口匹配，降低驱动电路的设计复杂度。

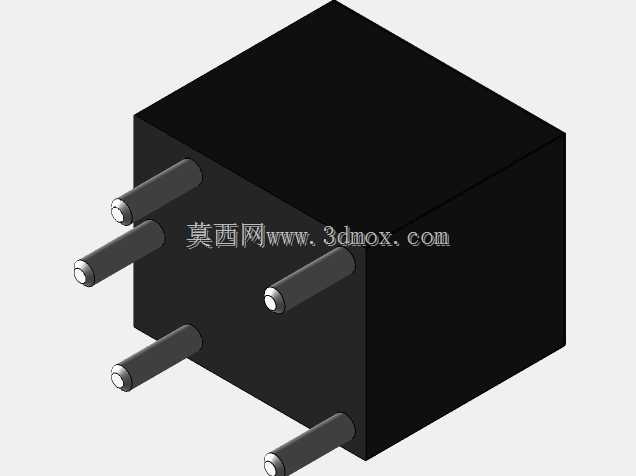

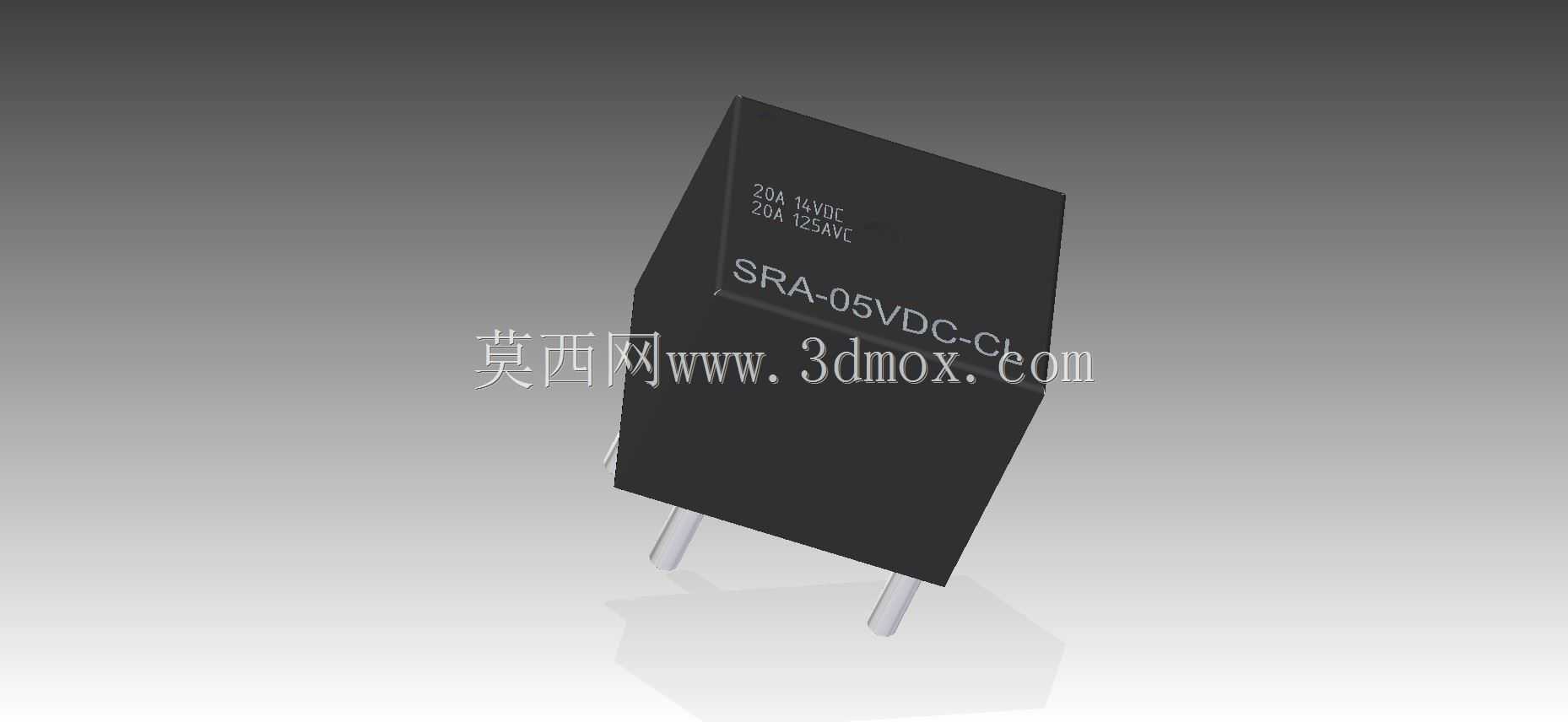

　　从结构设计角度看，这款继电器采用黑色阻燃塑封外壳，外壳做了微斜的侧边脱模角度，建模时还原了注塑件的拔模斜度特征，外壳表面的型号丝印位置、字符大小都和实物一致，做整机外观渲染时能还原真实的元件标识效果。引脚部分采用标准直插式设计，两个引脚为线圈供电端，剩余引脚对应触点的公共端、常开端、常闭端，引脚的直径、伸出长度、引脚间距完全匹配量产元件的PCB封装尺寸，在做PCB三维装配时，引脚能精准对应焊盘位置，不会出现引脚偏移、穿模的问题，能直接用来检查波峰焊时元件高度是否和周边接插件、电容元件存在空间干涉。

　　这款继电器的触点额定负载参数适配常规低压直流、交流小功率负载切换，触点部分采用密封结构藏于塑壳内部，建模时还原了外壳的密封接缝位置，能直观看到元件的装配缝隙位置，做设备三防设计时，可以根据外壳结构判断是否需要额外做继电器部位的涂覆防护。安装边界上，这款元件为直插焊接安装，不需要额外的固定卡扣或者螺丝孔位，元件本体的最大宽度、高度、长度尺寸都按照实物等比例建模，在做控制板布局时，能提前预留出元件的安装空间，避免后续组装时出现元件和外壳筋位、周边元件碰撞的问题。很多工程师在做布局时容易忽略继电器本体的拔模斜度带来的上部尺寸差，这款模型还原了外壳上宽下窄的脱模特征，不会出现按照底部尺寸预留空间后，上部和周边元件干涉的问题。

　　线圈驱动部分的内部结构虽然被塑壳包裹，但模型保留了外壳的壁厚特征，做热仿真分析时，可以根据塑壳的壁厚、材质属性设置对应的热阻参数，模拟继电器长时间带载工作时的外壳温升情况，辅助判断控制板的散热设计是否合理。在做自动化设备的控制箱三维布线时，这款继电器的模型可以直接放置在DIN导轨安装的继电器座对应位置，还原整排继电器安装后的整体布局效果，检查接线端子的预留空间是否足够走线，避免实际装配时出现接线空间不足、导线弯折半径不够的问题。不同于简化的方块占位模型，这款模型还原了引脚的根部倒角、外壳顶部的标识区域、底部和PCB贴合的平面特征，在做整机装配的BOM校验时，能直观对应元件的实物外形，避免选型时出现封装选错的问题。针对学生做电子设计竞赛、课程设计的三维装配场景，这款模型的细节足够支撑整机的渲染出图，不需要额外做外观修饰就能还原真实的控制板元件布局效果，也能用来演示继电器在控制回路中的安装位置、接线走向。在做维修模拟装配训练时，这个模型也能用来模拟继电器拆焊、更换的操作空间，判断PCB周边的元件是否会影响拆焊操作，提前预留出烙铁操作的空间。
