双路电磁继电器控制模块结构设计

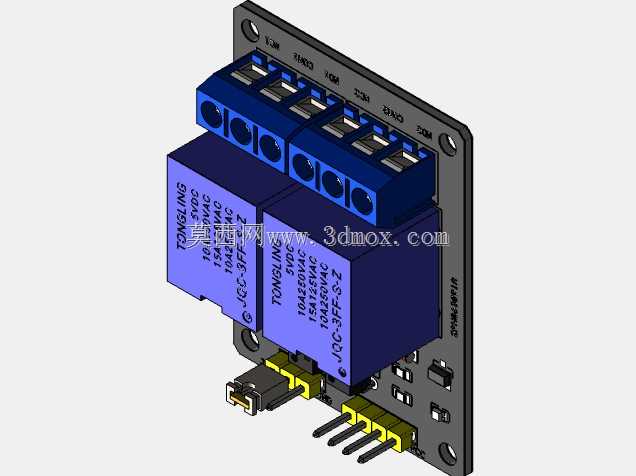

　　在工业电控回路搭建、小型自动化设备改造、智能家居控制回路布设这类场景里，双路继电器模块是出镜率极高的底层执行部件，它承担着小电流控制大电流通断的核心作用，能把主控板输出的弱电平信号，转化为可驱动负载回路的开关动作，避免主控器件直接接触高压大电流回路造成损坏。做这个模块的三维结构设计时，最先要捋顺的是板上元件的排布逻辑：两个核心的电磁继电器本体要放在板体靠上的区域，对应高压接线端子直接布置在继电器顶端，这样大电流走线可以在PCB顶层直接走短路径，减少跨层走线带来的干扰，同时把低压控制侧的插针、状态指示灯、续流二极管、光耦隔离器件全部放在板体下半区，和高压侧留出足够的电气间隙，哪怕是做3D建模的时候也要严格卡这个间距，不能为了缩小体积把高低压区域的距离压得太近，实际打样测试里间距不足很容易出现爬电、打火的问题。

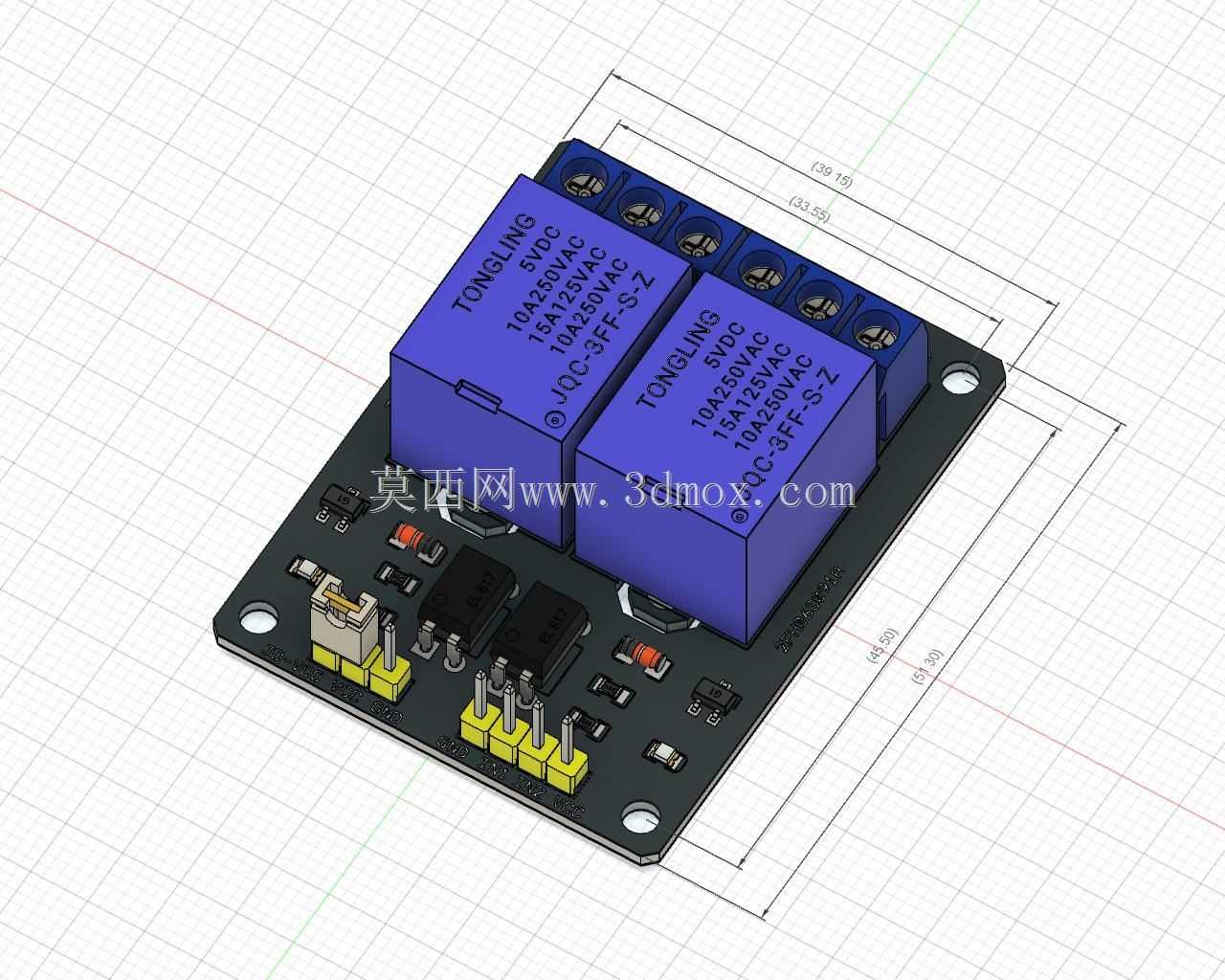

　　从安装边界来看，整个模块的板体采用矩形FR4玻纤板设计，四个角预留了标准的M3安装孔位，孔位的中心距要匹配常用的导轨安装座、塑料支柱的安装尺寸，建模的时候要注意安装孔周围不能布置过高的元件，避免螺丝锁紧的时候和元件发生干涉。板上的两个继电器采用卧式贴装？不对，是立式焊接在PCB上，继电器本体的高度是整个模块的最高尺寸点，设计外围安装壳或者在设备内部排布安装位的时候，要以这个高度预留垂直方向的装配空间，不能出现盖板压到继电器外壳的情况。接线端子部分，高压侧每个回路对应三个接线位，分别是公共端、常开端、常闭端，建模的时候要还原端子的螺钉槽深度、接线口的开口尺寸，方便后续做装配模拟的时候能直接匹配标准的冷压端子接线操作；低压控制侧的排针采用标准2.54mm间距排针，对应VCC、GND、两路信号输入四个引脚，排针的高度要低于继电器本体高度，避免插接线的时候和上方的高压走线产生干涉。

　　实际功能层面，这个双路模块可以独立控制两路交流或者直流负载的通断，每一路的继电器触点都能承载额定范围内的负载电流，板载的光耦隔离器件可以把主控侧的信号和负载侧的高压回路做电气隔离，减少负载通断时的浪涌反窜到主控回路造成死机或者器件烧毁，状态指示灯对应每一路的吸合状态，调试的时候不用万用表测回路，直接看灯就能判断通道是否正常触发。做三维建模的时候，不能只做个外观样子，要把每个元件的实际安装公差考虑进去：比如继电器引脚和PCB焊盘的对应位置、排针的插装高度、接线端子的螺钉拧紧后的突出高度，甚至板上的贴片电阻、电容、二极管的位置都要和实际生产的PCB布局一致，这样导出的STEP模型才能直接用到整机设备的装配校验里，不会出现实际装配时元件和周边结构件撞件的问题。

　　很多刚接触电控结构设计的人做这类模块建模的时候，容易忽略元件的实际高度差，比如把板上的功率电阻、光耦器件的高度做的和继电器一样高，或者把安装孔的位置放的太靠近板边，实际装配的时候螺丝头会超出板体轮廓，没法固定在安装槽里。还有接线端子的朝向，必须和继电器的出线方向一致，高压侧的端子全部朝板体上边缘，低压控制侧的排针全部朝板体下边缘，这样实际接线的时候高压线缆和低压控制线可以从两个方向走线，避免线缆交叉缠绕，也方便后期维护的时候区分高低压线路。另外板体的边缘要做轻微的倒角处理，避免装配的时候划手，这些细节在三维模型里都要体现出来，不能只画个直角矩形板就完事。

　　从应用适配性来说，这个模块的尺寸可以兼容标准的DIN导轨安装卡扣，也可以直接用铜柱固定在设备内部的安装平面上，建模的时候要预留出导轨卡扣的安装空间，也就是板体背面和安装面之间要留出卡扣的厚度空间，不能让板上的直插元件背面突出部分顶到导轨或者安装面。还有继电器本体上的型号标识、引脚定义标识，在模型里可以做简化的纹理示意，方便看图的人快速识别元件类型，不用再对照原理图找元件位置。做这类电子模块的三维设计，核心不是做的多好看，而是所有尺寸、位置都要和实际生产的实物一致，能直接用于装配干涉检查、安装空间预留、整机布线模拟，这样的模型在实际工程设计里才有实用价值，而不是只能用来做渲染展示。
