五引脚5V直流小型电磁继电器结构

　　在低压控制回路的设计选型中，这类五引脚5V直流继电器是极为常用的弱电控制强电的中间转换元件，常见于工控板卡、智能家居控制模块、小型自动化设备的信号转接单元、消费电子的电源通断控制场景中，承担着小信号驱动负载回路通断的核心作用，能够用毫安级的控制电流实现安培级负载回路的切换，避免主控芯片直接驱动负载带来的过流烧毁风险。

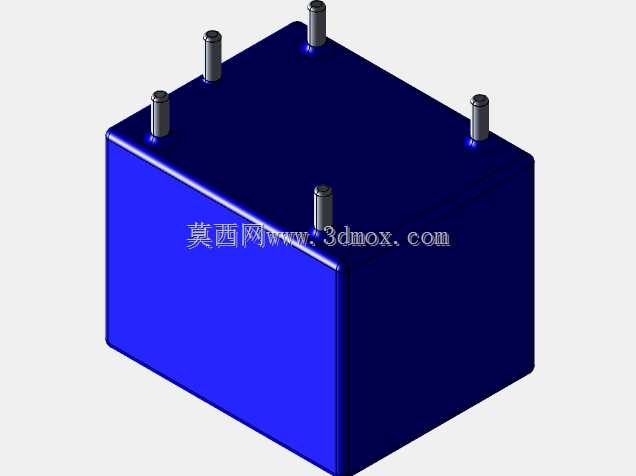

　　从结构设计来看，该款继电器采用塑封方型外壳结构，外壳选用耐温工程塑料注塑成型，能够隔绝日常使用中的灰尘、潮气侵入内部触点与线圈结构，提升元件在复杂工况下的运行稳定性。顶部引出的五根金属插针采用标准直插式排布，引脚间距匹配通用PCB板的孔位设计，能够直接适配波峰焊、手工焊等常规电路板焊接工艺，不需要额外定制转接板件，大幅降低板卡设计的布线难度。

　　尺寸参数上，该继电器本体长宽尺寸为15mm×18.5mm，整体高度为14.5mm，属于小型化封装的中间继电器，在PCB布局时占用的板上空间较小，能够适配紧凑型控制板的排布需求，安装时仅需要在PCB上对应位置预留对应直径的引脚过孔，同时在板上预留出不小于本体尺寸的投影区域即可，不需要额外预留过大的操作空间，焊接完成后元件顶部距离板面高度仅14.5mm，也能适配外壳内部空间局促的小型电子设备装配要求。

　　设计过程中，这类继电器的建模需要重点关注引脚的位置度公差，每根引脚相对于本体基准面的位置偏移需要控制在常规插装元件的公差范围内，避免出现插装时引脚无法对准PCB孔位的问题；同时外壳的拔模角度、边角的圆角处理也需要符合注塑成型的工艺要求，避免生产过程中出现脱模困难、应力集中导致外壳开裂的问题。内部结构虽然在外观模型中未完全体现，但建模时需要预留出线圈、衔铁、触点组的装配空间，确保外部壳体尺寸与内部元件的装配边界不发生干涉。

　　在实际应用场景中，该类5V继电器可以直接由常规单片机IO口通过三极管驱动电路控制，线圈额定电压为5V直流，与多数嵌入式系统的供电电压匹配，不需要额外设计电压转换电路，能够简化控制回路的设计复杂度。五引脚的设计包含了线圈的两个供电引脚，以及一组常开、常闭的触点引脚，能够实现单路信号的切换控制，既可以控制负载回路的通断，也可以实现两路信号的切换输出，适配不同的控制逻辑需求。

　　从选型适配的角度来看，这类小型继电器的塑封外壳设计也能在一定程度上降低触点动作时产生的噪音向外传递，适合用在对噪音有一定要求的民用电子设备内部；直插式的引脚设计相比贴片式元件，焊接后的机械强度更高，能够承受一定的振动冲击，在有轻微振动的设备工况下也能保持可靠的焊接连接，不会轻易出现引脚脱焊的问题。建模时还原的外壳深蓝色外观，也是行业内该类继电器常见的外壳配色，方便生产装配过程中的元件识别，减少错料风险。
