ABB TSP111工业温度检测传感装置

　　在流程工业的温度检测场景里，这类插入式温度传感装置是生产环节获取介质温度参数的核心前端部件，从化工反应釜的釜内介质测温、热力管网的蒸汽温度监测，到食品加工的管线物料温度采集，但凡需要接触式精准测温的工况，都能见到同结构产品的应用。不同于表面贴装的测温元件，这款传感装置采用长探杆插入式结构，探杆末端的感温元件直接与被测介质接触，能最大程度降低温度传导的滞后误差，保障采集到的温度数据与介质实际温度偏差控制在工业允许的精度范围内。

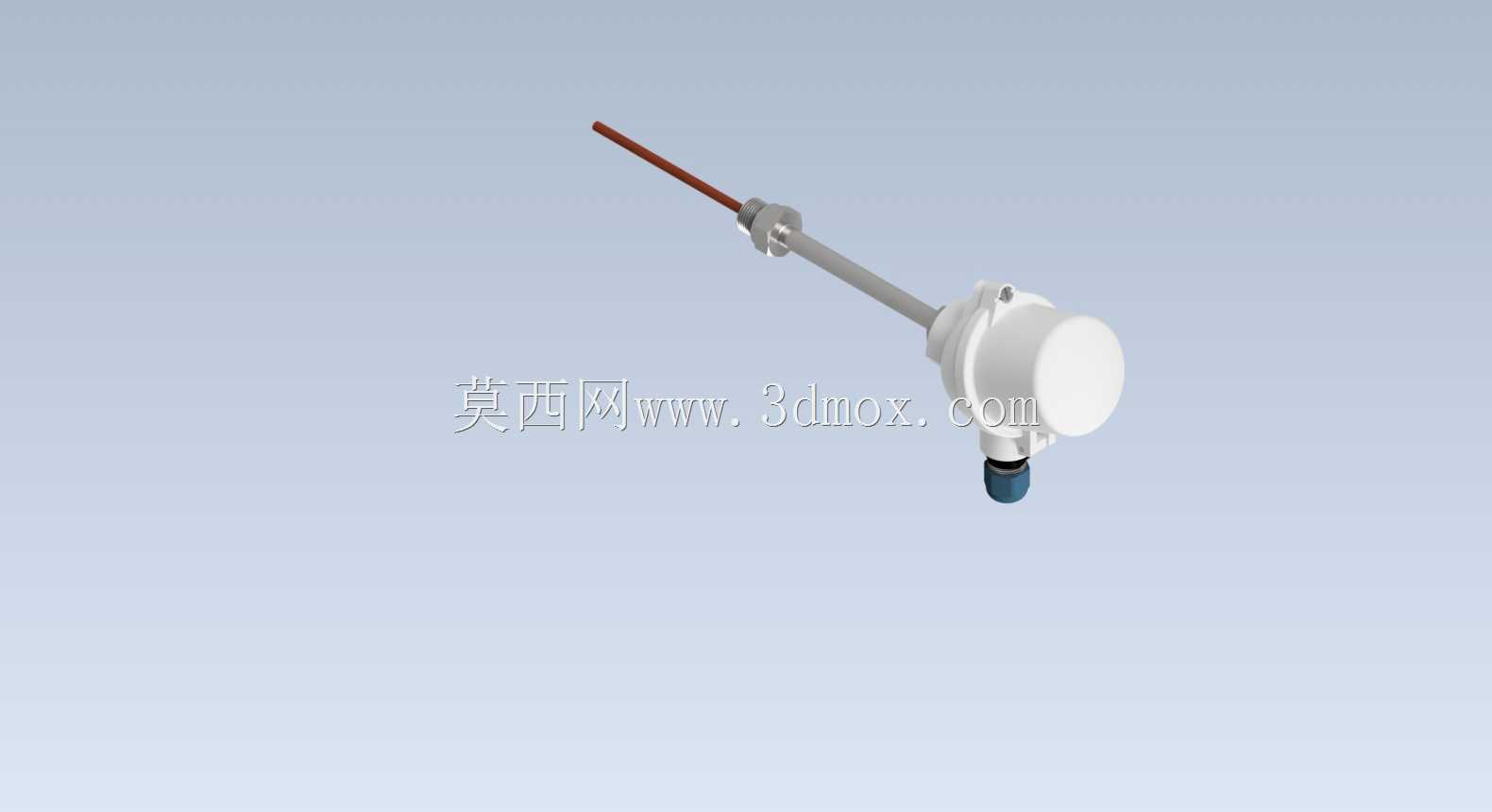

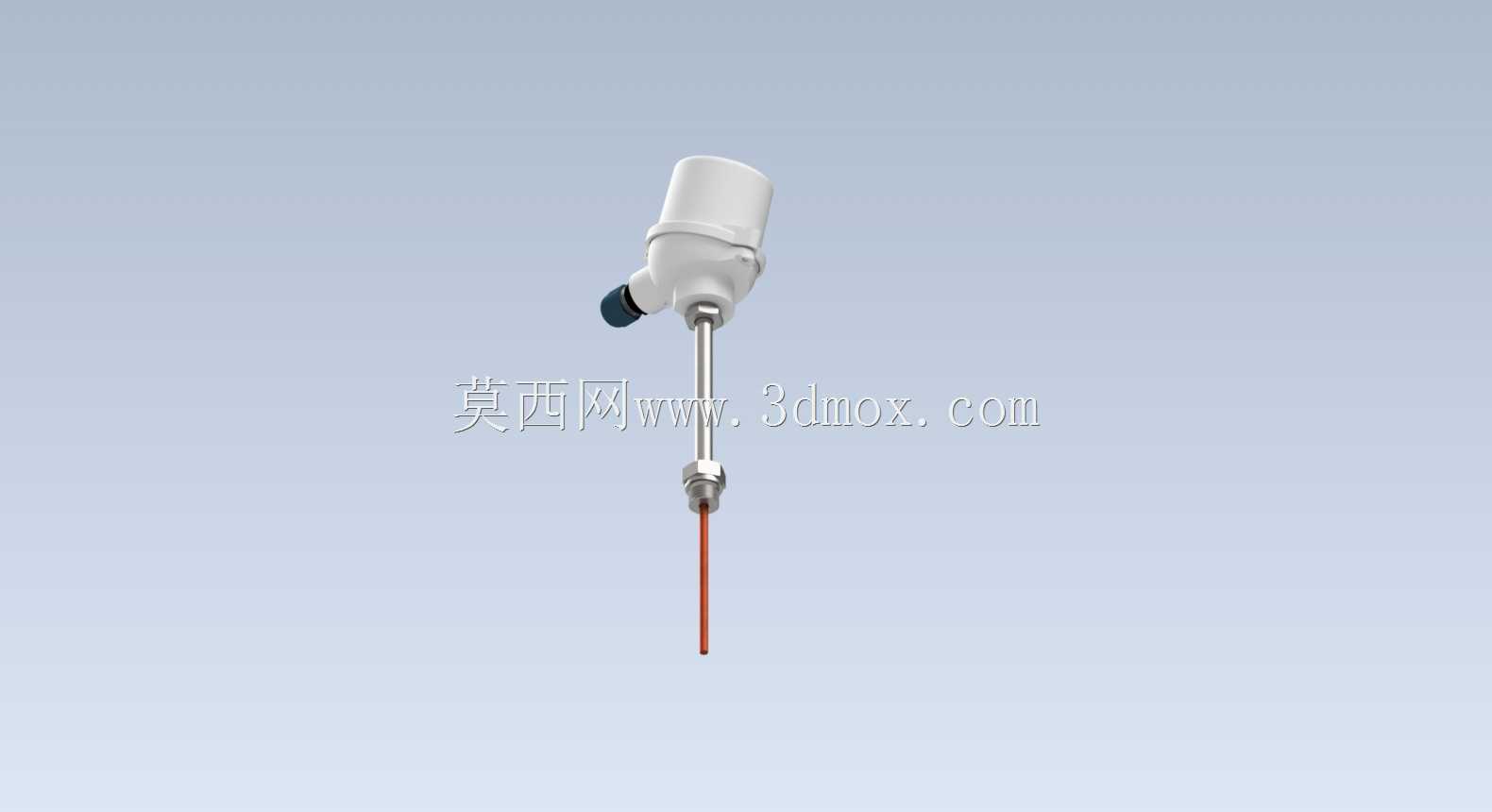

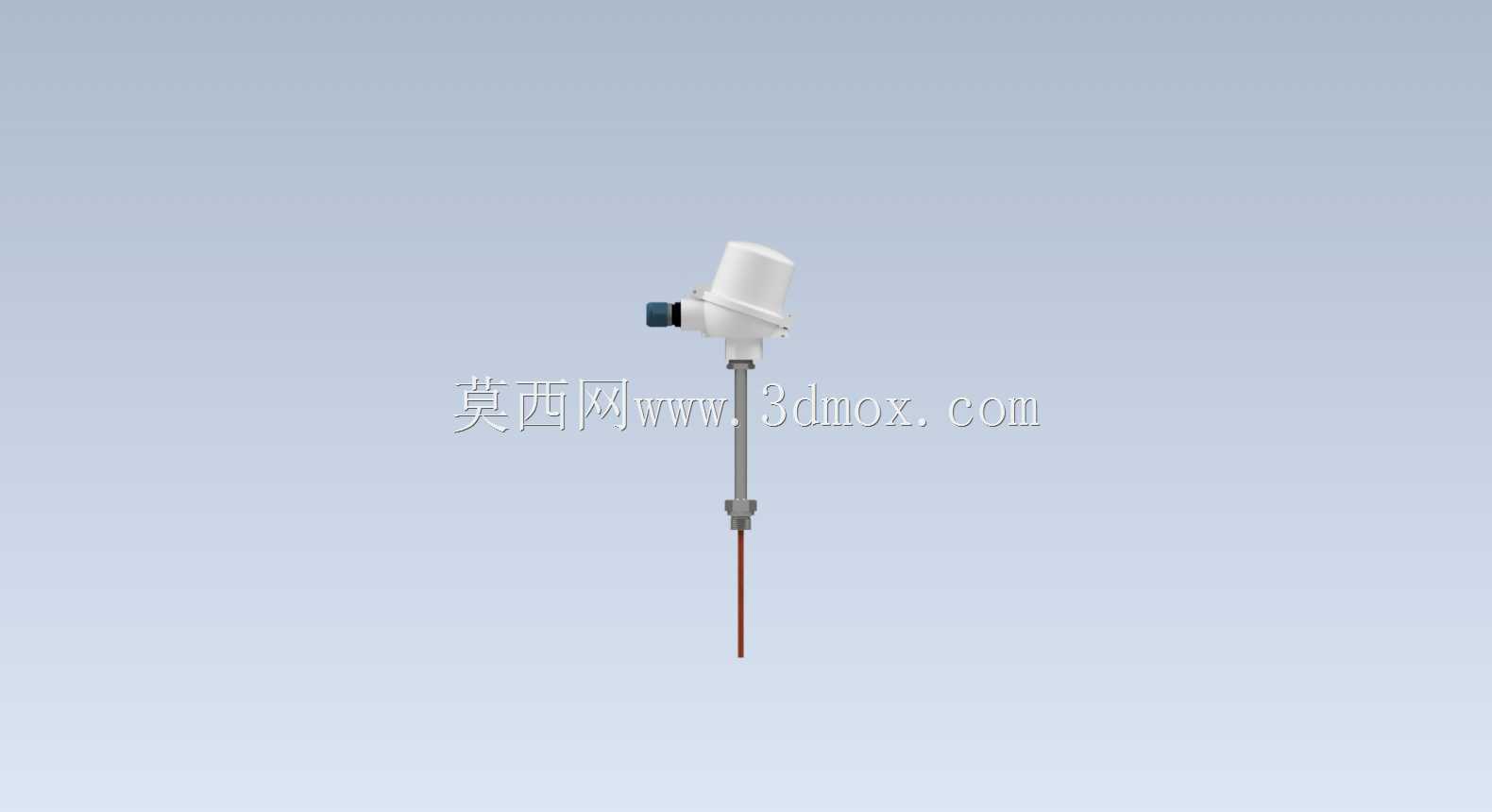

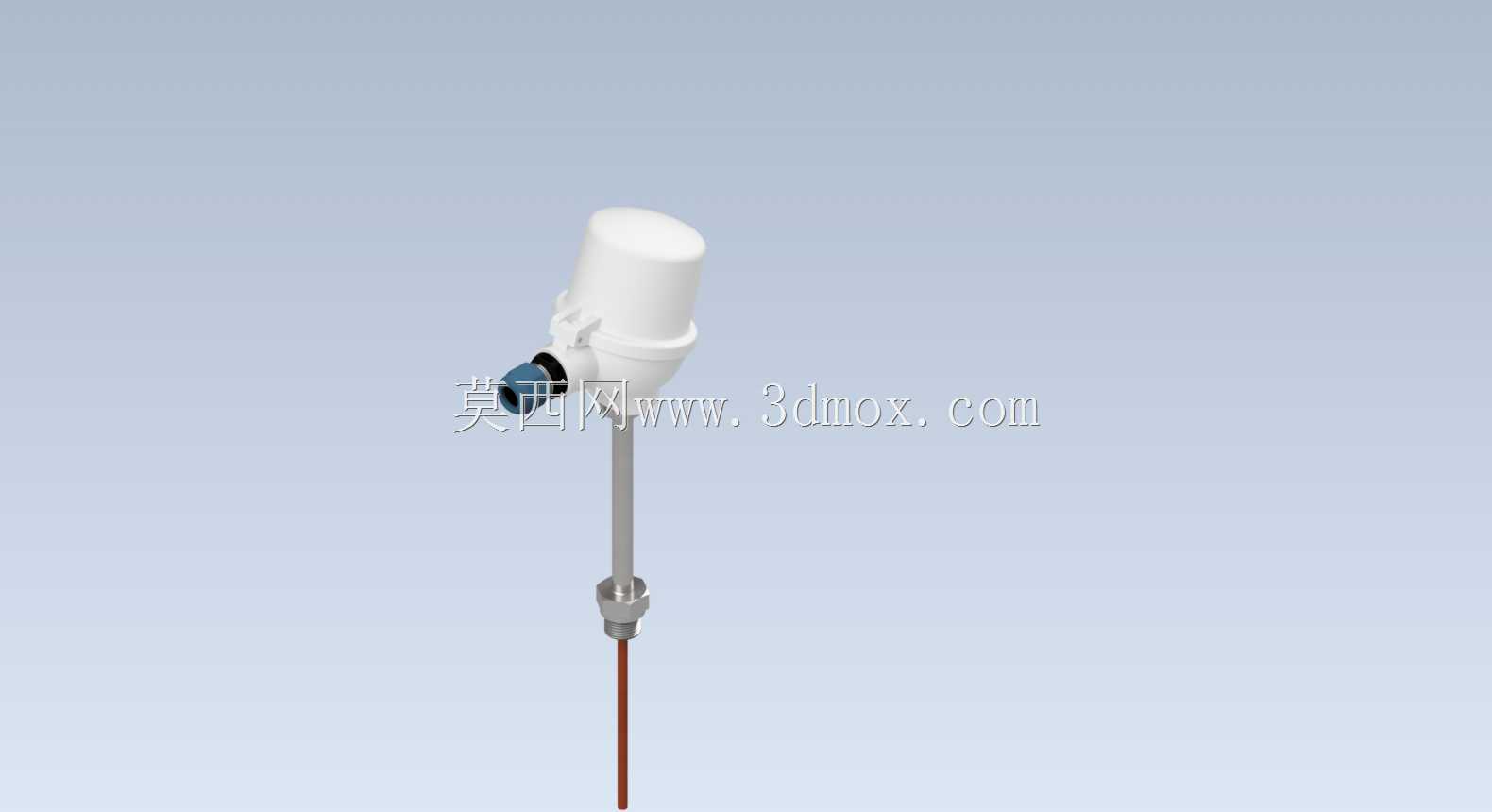

　　从结构设计逻辑来看，这款产品的上部接线腔体采用了圆润的密封壳体设计，壳体选用耐候性工程材质制作，既可以阻挡现场的粉尘、水汽侵入内部接线端子，也能在一定程度上抵御工业现场常见的轻微机械磕碰，避免接线部位出现松动、短路问题。接线侧预留的标准线缆接口，适配工业现场常用的铠装线缆、防护穿线管，接线完成后可以通过接口处的锁紧结构实现线缆与壳体的密封固定，满足多数常规工业现场的IP防护等级要求。探杆部分采用金属材质一体加工成型，表面做了钝化防腐处理，既可以保障探杆的结构强度，避免插入带压介质时出现探杆弯折、断裂的问题，也能耐受多数常规工业介质的轻微腐蚀，延长装置的现场使用寿命。探杆下部配套的螺纹安装结构，是工业现场最常用的安装接口形式，安装时只需要在被测管线、设备外壁预先焊接对应规格的安装底座，就可以直接将传感装置旋入固定，不需要额外制作复杂的安装工装，大幅降低现场施工的难度与工作量。探杆最下端延伸出的细径感温段，是直接接触被测介质的核心部位，这个部位的直径做了收窄处理，目的是减小感温元件的热容量，让温度响应速度更快，当介质温度出现波动时，传感装置可以更快捕捉到温度变化，给后端控制系统传递实时的温度数据，避免因为测温滞后导致的控制延迟问题。

　　在实际选型应用中，这类传感装置的安装边界需要重点关注：首先是探杆的插入深度，需要根据被测管线的管径、设备的壁厚计算有效插入长度，保证感温段完全处于被测介质的主流区域，不能贴靠管壁或者插入深度不足，否则会导致测温数据偏低，无法反映介质的真实温度；其次是安装位置的选择，要避开管线的弯头、阀门等流态紊乱的区域，尽量选择介质流态稳定的直管段安装，同时要考虑现场的维护空间，预留足够的拆装操作距离，方便后期校准、更换部件时不需要大规模拆解周边管线。另外，上部的接线腔体安装时要注意朝向，尽量让线缆接口朝下或者侧置，避免现场的冷凝水、冲洗用水顺着线缆流入接线腔内部，造成电路短路的问题。

　　从功能特性上看，这款传感装置内置的信号变送模块，可以将感温元件采集到的微弱温度信号转换为工业标准的电信号输出，直接对接PLC、温度巡检仪等后端采集设备，不需要额外配置独立的变送器，简化了现场的接线回路，也减少了中间环节的信号干扰。配套的热电偶套管结构，是针对高压、强腐蚀工况设计的可选防护结构，当被测介质压力较高或者腐蚀性较强时，可以先将套管焊接固定在设备壁上，再将传感探杆插入套管内部，后期需要更换、校准传感元件时，不需要排空设备内部的介质、不需要停机泄压，直接拔出探杆就可以操作，大幅降低生产维护的成本，也避免了介质泄漏带来的安全风险。

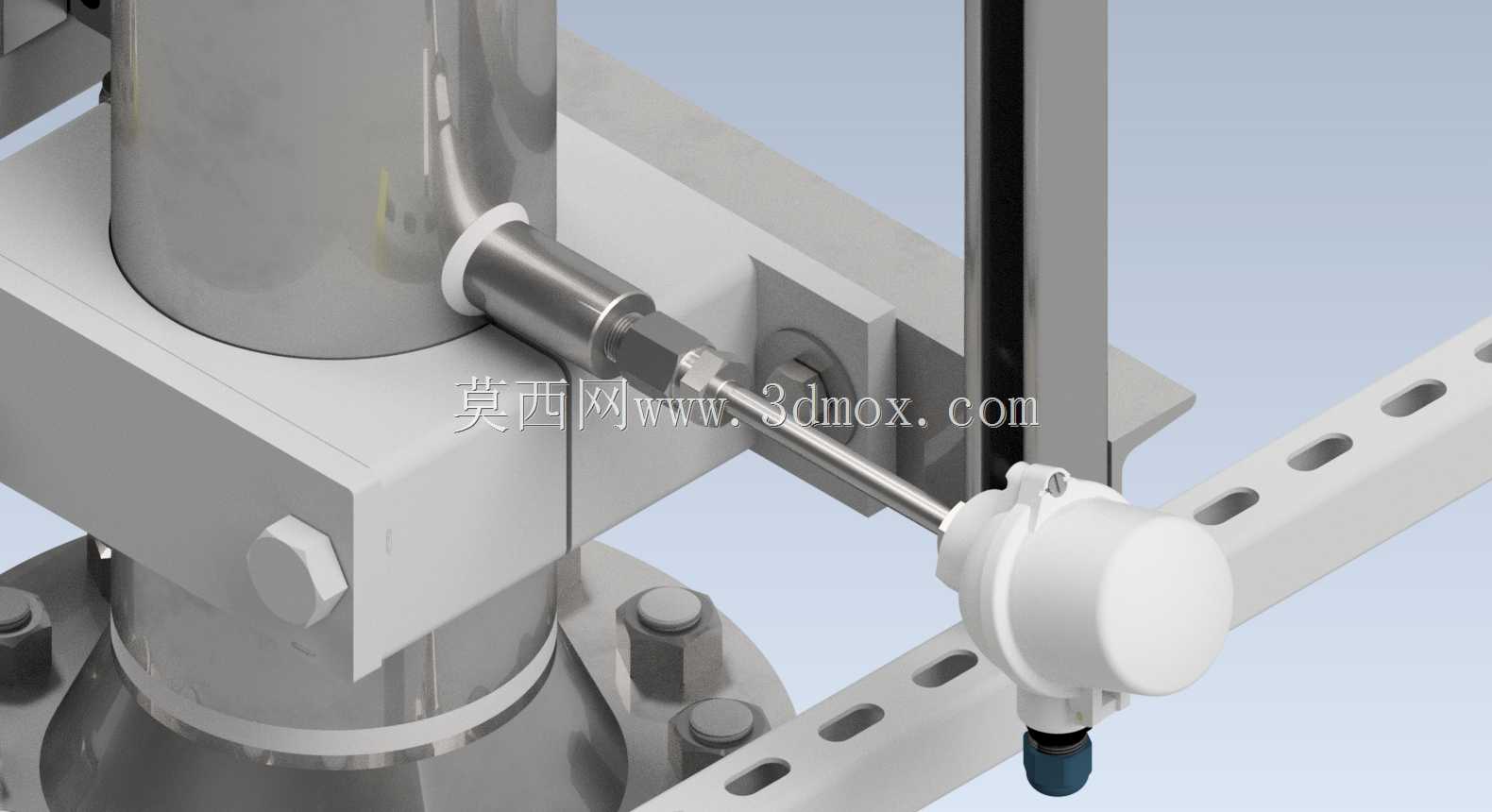

　　在三维建模层面，这款模型完整还原了产品的各部分结构比例，从上部接线腔体的弧度、接线接口的尺寸，到探杆的直径变化、安装螺纹的规格，再到下端感温段的长度，都按照实物的实际尺寸做了等比例还原，结构设计人员在做设备整体布局、管线排布时，可以直接调用这个模型进行装配干涉检查，提前预判安装时可能出现的空间冲突问题，避免现场安装时才发现探杆长度不足、接线腔与周边部件磕碰的问题。建模时对安装螺纹的规格、探杆的有效长度都做了准确的结构表达，选型人员可以直接通过模型核对安装尺寸是否匹配现场的预留接口，不需要反复对照二维图纸核对参数，提升选型与布局设计的工作效率。
