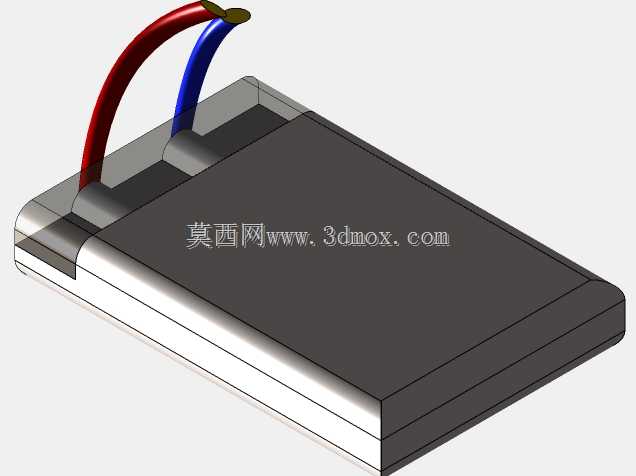

带引出线软包3.7V锂离子电芯结构

　　日常做便携设备结构开发时，软包锂电芯的选型与安装适配是绕不开的环节，这款3.7V软包电芯的三维结构，完全贴合量产聚合物锂电芯的实际形态，做结构干涉检查、安装空间预留时可以直接调用参考。先从实际应用场景说，这类电芯覆盖的使用场景极广，小到手持测温仪、便携条码扫描枪、头戴式照明设备，大到便携检测仪器内置备用电源、小型物联网传感节点的独立供电单元、消费类数码产品的内置储电模块，只要是对空间利用率要求高、对电芯重量敏感、需要异形空间适配的供电场景，软包3.7V锂电都是首选方案，相比硬壳圆柱或者方形钢壳电芯，它的外形冗余度更高，不会因为硬壳的固定边角挤占设备内部的有效空间。

　　从功能特性来看，这款电芯采用铝塑膜软包封装结构，顶端引出红、蓝两根不同绝缘层的极耳引线，红色对应正极输出、蓝色对应负极输出，引线做了加厚绝缘包覆，避免安装过程中极耳弯折断裂或者绝缘层破损造成短路风险。电芯本体的封装边缘做了热压封边处理，三维模型里还原了封边的台阶厚度，这部分在实际结构设计时必须预留避让空间，不能把封边位置压在设备的加强筋或者固定柱上，否则长期使用后封边开裂会出现电解液渗漏的问题。软包电芯本身的膨胀特性也在结构还原时做了考量，模型预留了厚度方向的合理膨胀余量参考，做电池仓设计时不能把电芯仓的内尺寸卡得和电芯标称厚度完全一致，要留出0.3到0.5mm的间隙，给电芯充放电循环过程中的鼓胀留出空间，避免挤压造成内短路。

　　说到设计思路，这款电芯的建模完全遵循量产电芯的实际公差规范，本体的大面做了微弧处理，不是完全生硬的直角方块，还原了软包电芯因为内部卷绕或者叠片结构带来的表面微弧度，极耳引出位置的封胶结构也做了细节还原，不是简单把两根线贴在电芯顶端，而是还原了极耳与电芯本体连接位置的封胶过渡区，这个区域是电芯受力的薄弱点，实际做线束固定的时候，不能在距离封胶位置5mm以内对引线做硬固定，要留出缓冲段，避免设备跌落或者振动时拉扯极耳造成内部连接断裂。

　　再讲外形尺寸与安装边界，这款电芯属于常规容量段的软包电芯，长宽方向的尺寸适配绝大多数手持设备的内置电池仓，厚度方向属于薄型电芯范畴，可以嵌入到设备的壳体夹层里，不需要单独占用整层的内部空间。安装边界上需要注意几个禁区：首先是电芯大面不能直接贴合发热功率器件，比如主板上的MOS管、功率电阻、充电管理芯片这些工作时温升超过40℃的部件，要留出隔热间隙或者加贴隔热片，模型里可以直接做干涉检查，快速排查发热器件和电芯的安全距离是否达标；其次是极耳引线的折弯半径不能小于引线直径的3倍，模型里可以模拟引线的走线路径，提前规划好引线的折弯位置，避免装配时出现死折造成引线内部铜箔断裂；另外电芯的四个侧边不能做硬挤压固定，最好采用泡棉胶粘贴或者四周用软质筋位限位的方式固定，不能用螺丝柱或者刚性压条直接压在电芯的封边或者本体上，防止封装破损。

　　实际做项目时，很多新手结构工程师容易忽略软包电芯的安装细节，比如把电池仓设计成完全密封的结构，没有预留万一电芯出现异常时的泄压空间，或者把电芯放在靠近设备外壳螺丝孔的位置，装配时螺丝过长顶穿电芯铝塑膜造成短路，借助这个三维模型，可以在设计阶段就把这些风险点全部排查掉，直接在装配体里模拟电芯的装入过程，检查各个方向的间隙是否符合安规要求，引线的长度是否足够连接到主板的供电焊盘，固定结构的位置是否避开了电芯的薄弱区域。另外这类3.7V电芯的充电截止电压一般是4.2V，放电截止电压在2.75V左右，结构设计时还要配合充电保护板的安装位置，在电芯引线端留出保护板的容纳空间，模型里的极耳长度也参考了量产电芯的常规留长，足够连接常规尺寸的保护电路板，不需要额外调整引线长度的设计值。
