4mm混合长旋钮焊耳香蕉插座端子结构

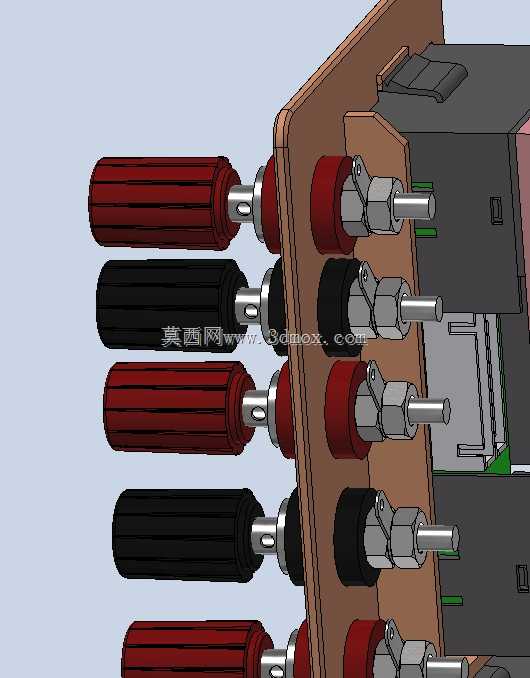

　　日常做测试治具、实验台接线、小功率电源输出端布线的时候，经常会碰到需要频繁插拔接线的场景，这时候4mm规格的香蕉接插件就是绕不开的选型项，这次拆解建模的这款混合长旋钮焊耳款母座，就是针对需要频繁拆装、同时要求接线抗拉扯的场景设计的。先从实际安装边界说起，这款母座的外露旋钮段做了竖向防滑筋结构，整段绝缘外壳采用阶梯式变径设计，最粗段直径适配常规面板开孔的12mm安装位，安装时从面板正面穿入后，后端靠六角锁紧螺母配合防松垫片就能完成面板固定，不需要额外打胶或者做卡扣结构，面板厚度适配范围从1mm的薄亚克力面板到5mm的金属设备面板都能兼容，不会出现锁紧后松动的问题。内部导电结构采用台阶式插合腔，插合深度控制在14mm，刚好匹配标准4mm香蕉插头的插合长度，既不会因为插接过深顶坏内部焊片，也不会因为插接过浅导致接触电阻过大、大电流下发热的问题。焊耳部分做了外翻式平片设计，焊线孔直径2.5mm，能兼容0.5到2.5平方的多股软铜线，焊接时不需要把线芯折成复杂形状，直接穿入焊孔后上锡即可，焊片和内部导电柱采用一体车削加工，没有拼接缝隙，长时间通过额定电流时不会在拼接位置出现压降。

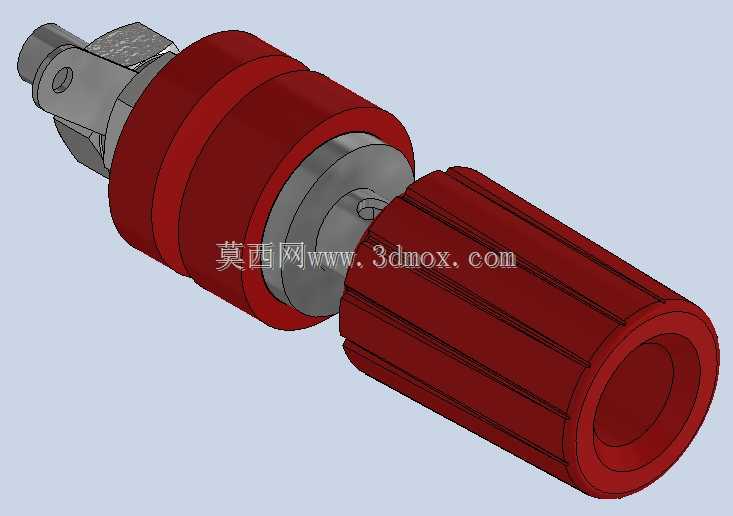

　　绝缘外壳分前后两段，前段靠近插接口的位置做了加厚绝缘裙边，当插头插合到位后，裙边能完全包裹插头的金属外露部分，避免测试过程中人手误碰带电部位，也能防止相邻两个插座之间因为金属裸露出现拉弧短路的问题，尤其是在做多路信号并行测试的时候，这个裙边结构能大幅降低接线失误带来的短路风险。长旋钮段的防滑筋深度控制在0.8mm，手指拧动的时候不需要太大的力就能完成插头的插拔锁紧，即使手上沾了少量焊锡膏或者测试用的导热硅脂，也不会出现打滑拧不动的情况。做三维建模的时候，特意把内部导电件和绝缘外壳的配合间隙做了0.15mm的公差预留，实际生产注塑的时候，这个间隙既能保证外壳顺利套入导电件，也不会因为间隙过大导致外壳晃动、插合时出现偏斜。

　　另外在尾部焊线位置，绝缘外壳做了内收的护线结构，当焊好的线材受到侧向拉扯的时候，外力会先作用在绝缘外壳上，不会直接拉扯焊锡点，避免长期使用后焊片脱焊、线材断裂的问题。很多人在选型这类香蕉插座的时候容易忽略绝缘件的耐温性能，这款结构的绝缘件采用的是耐温120摄氏度的材质，在通过10A额定电流持续工作时，外壳表面温度不会超过60摄氏度，不会出现外壳软化变形的问题，适配常规实验室电源、教学实验台、小型电子设备的输出接口使用场景。建模过程中还特意还原了插接口内部的弹片结构，弹片采用铍青铜材质做了热处理，插拔寿命能达到万次以上，多次插拔后依然能保持足够的接触压力，不会出现接触不良的情况。

　　安装尺寸上，两个相邻插座的中心距建议留足19mm，既保证两个插头插合后不会互相干涉，也能预留出手指拧动插头的操作空间，不会因为间距太小导致插拔相邻插头时碰到旁边的接线。从结构设计的角度看，这款母座没有多余的复杂零件，总共只有绝缘外壳、导电柱、接触弹片、锁紧螺母四个主要部件，装配流程简单，适合批量生产，同时各个部件的结构都做了脱模斜度预留，注塑和五金加工的时候不需要做复杂的侧抽结构，能有效控制加工成本。在实际设备布线的时候，尾部的焊耳方向可以根据布线需求做360度调整，不需要提前定位焊片方向，穿入面板后再调整焊耳朝向对应走线方向即可，大幅降低装配时的布线难度，尤其是在内部空间紧凑的小型设备里，这个可旋转调整的结构能避免线材出现过大的弯折角度，延长线材的使用寿命。
