双孔RCA母座90度PCB安装音频连接器

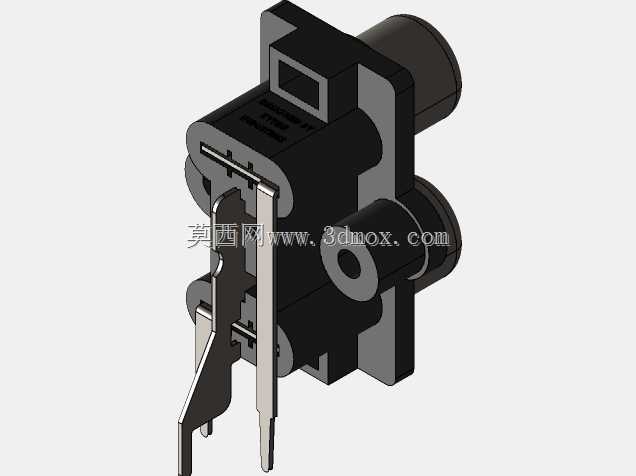

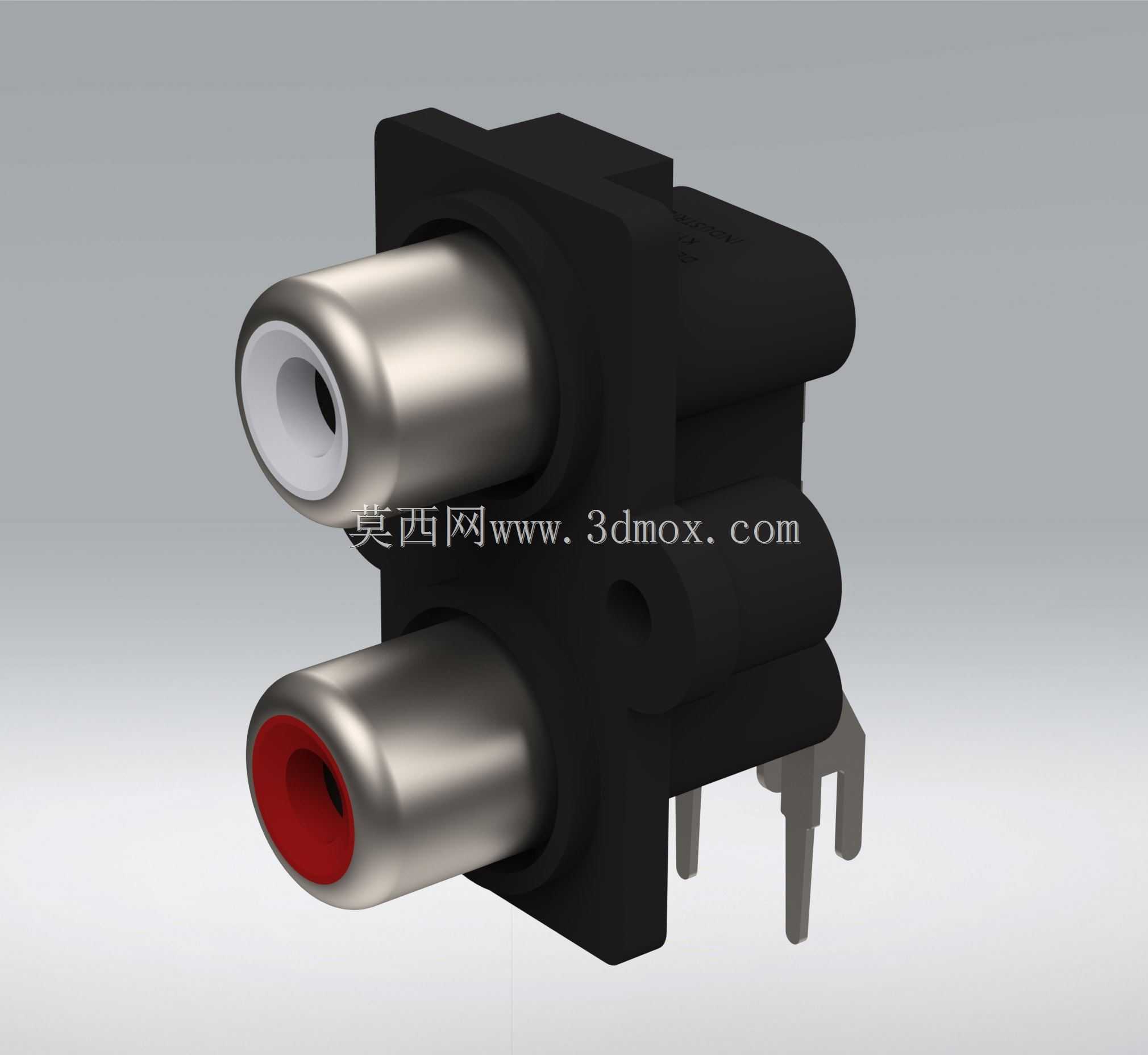

　　在消费类音频设备、工控音频采集模块、车载影音系统的板卡设计环节，板载音频接口的选型直接影响整机装配效率与信号传输稳定性，这款90度弯插式双RCA母座，就是针对PCB板侧出音频连接场景开发的接插件方案。不同于直插式RCA座需要占用板端正向空间、插接线材后会突出板体较高尺寸的问题，这款弯角结构的连接器将插接口朝向与PCB板面平行，插接线材后线材顺着板侧延伸，能大幅压缩设备内部的纵向空间占用，尤其适配薄型机箱、壁挂式音频终端、嵌入式影音模块这类对内部安装净空有严格限制的设备场景。

　　从实际功能层面看，双孔分别对应左右声道的立体声音频传输，接口内圈的不同色圈可以直接帮助产线装配与用户使用时快速区分声道，避免插错导致的声道反接问题；金属接触套采用卷边收口结构，公头插入后能形成稳定的环抱接触，减少长期插拔后的接触电阻波动，绝缘基座采用耐温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、引脚移位的焊接缺陷。设计过程中首先锚定了PCB安装的边界约束：两个直插定位引脚与信号引脚的孔位间距遵循通用音频板卡的孔位规范，引脚伸出基座底部的长度适配1.6mm标准厚度PCB的焊接要求，过波峰焊时引脚吃锡深度能控制在合理区间，不会出现连锡、虚焊问题；基座两侧的固定耳带安装定位孔，既可以在焊接前通过治具定位固定，避免焊接过程中连接器偏移，也可以在长期受插拔力的使用场景下，通过螺丝额外锁附加固，抵消反复插拔带来的引脚受力，避免焊盘脱落。

　　外形尺寸上，双孔上下排布的结构将横向占用宽度压缩到最小，适配多组接口并排布置的面板布局需求，基座后侧的挡墙结构能在公头插入时形成硬限位，避免公头过度插入顶坏PCB板上的周边元件，插接口的金属外壳与基座之间做了防呆卡位，组装过程中不会出现金属套转动、移位的问题，保证接口的同心度，公头插入时不会出现卡滞、偏斜的情况。在实际选型应用中，这类连接器常被用在功放前级板、音频解码板、电视背板接口模块、专业声卡的外置接口组中，90度的出向设计能让设备背板的接口开孔与连接器端面精准贴合，不需要额外加装转接头或者延长线，减少信号传输路径上的接点损耗，同时降低整机的装配零件数量，减少产线的装配工序。

　　结构建模时需要重点关注引脚与基座的配合公差，金属外壳与塑胶基座的扣合量要控制在合理范围，既要保证组装后不松动，也要避免扣合量过大导致塑胶基座开裂；安装孔位的相对位置公差需要控制在±0.05mm以内，保证多联排安装时所有接口的端面齐平，与面板开孔的间隙均匀；插接口的内孔尺寸需要匹配标准RCA公头的外径公差，保证插拔力处于行业通用的手感区间，既不会过松导致接触不良，也不会过紧导致用户插拔困难。另外，塑胶基座的底部与PCB板面贴合的平面做了微凸的支撑筋设计，焊接时助焊剂不会顺着基座缝隙流到接口内部，避免长期使用后助焊剂残留导致的接触不良问题，引脚的根部做了加宽处理，提升引脚的抗弯折能力，在运输或者装配过程中受到外力碰撞时，不会出现引脚弯折变形的情况。
