QS138 70H中置驱动电机三维结构设计

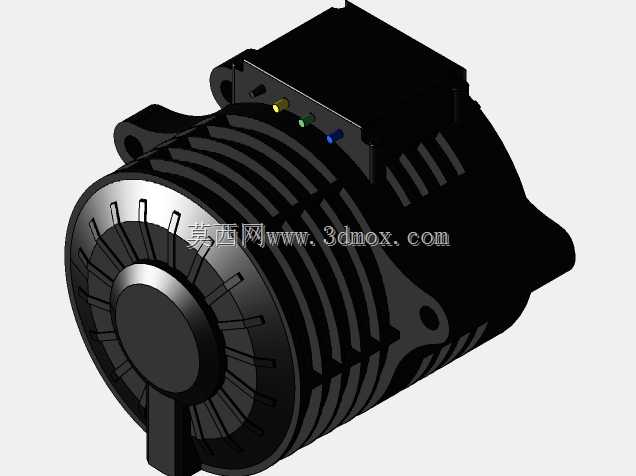

　　在电动两轮车、轻型电动特种车辆、小型移动作业平台的动力系统选型中，中置驱动电机的布局合理性直接决定整车的重心分布、传动效率与维护便捷性，这款QS138 70H电机的三维结构设计，正是围绕这类应用场景的实际安装与使用需求展开。从结构设计思路来看，这款电机采用径向散热鳍片一体化壳体设计，壳体外圈的等距环形散热筋并非装饰性结构，而是在建模阶段就结合电机额定功率下的热场仿真结果排布，鳍片的高度、间距、倾斜角度都经过反复调整，保证车辆行驶过程中迎面气流可以顺着鳍片间隙快速带走绕组产生的热量，避免长时间高负载运行出现过热退磁问题。

　　电机前端的输出端采用带定位止口的法兰安装结构，止口的配合公差按照过渡配合设计，既可以保证安装时的同轴度精度，降低传动过程中的径向跳动，也能在售后维护时快速拆装，不需要额外的定位工装辅助。电机侧方的接线端子区域做了凸起的防护台结构，三个接线柱按照三相相位顺序排布，不同相位的接线端预留了标准的接线片安装空间，防护台的高度刚好可以覆盖接线端子的裸露部分，配合外接的防水护套可以满足户外雨天行驶的防护要求，避免泥水飞溅导致的接线短路问题。从安装边界来看，这款电机的主体外径、轴向长度、安装法兰的孔位间距都严格匹配轻型电动摩托车、电动越野自行车的标准中置安装位，安装耳的位置设计在电机壳体的受力强化区域，安装孔内嵌金属衬套，避免长期颠簸工况下螺栓松动导致的安装位开裂。电机尾部的端盖采用内嵌式密封结构，端盖与壳体的配合面预留了密封胶圈的安装槽，槽体的深度和宽度按照常用O型圈的线径设计，既可以保证IP65级别的密封效果，也不会因为胶圈压缩量过大导致端盖装配困难。

　　在三维建模过程中，所有的倒角、圆角都按照实际机加工工艺要求设置，壳体散热筋的根部做了R角过渡，避免压铸生产时出现应力集中导致的开裂，安装孔的位置都做了拔模斜度处理，适配铝合金压铸的生产工艺要求，不需要后续二次机加工修正孔位。电机内部的绕组空间、转子磁钢的安装位、轴承位的同轴度都在装配模型中做了干涉检查，保证所有零部件装配后不会出现卡滞、偏磨的问题，输出轴的键槽尺寸按照标准平键设计，可以适配常见的链轮、同步带轮连接需求，不需要额外定制传动连接件。从实际使用场景来看，这款电机的输出特性偏向中高扭矩输出，适合需要频繁启停、爬坡的轻型电动车辆，壳体的散热结构可以支持连续爬坡工况下的稳定运行，不会因为热量累积触发功率限制。

　　建模时还考虑了不同改装场景的兼容性，电机壳体的预留安装位可以适配不同规格的转速传感器、温度传感器，方便用户根据自身需求加装状态监测部件，接线端的空间也足够容纳不同线径的动力线缆，适配不同功率等级的控制器搭配需求。整体结构没有多余的冗余设计，每一处外形结构都对应实际的功能需求，既控制了整体重量，也保证了结构强度，安装尺寸的通用性可以覆盖多数主流轻型电动车辆的中置电机改装、替换需求，三维模型的细节完整度足够支撑后续的安装校核、工装设计、传动系统匹配等工作。
