三串40A锂电池保护电路板结构设计

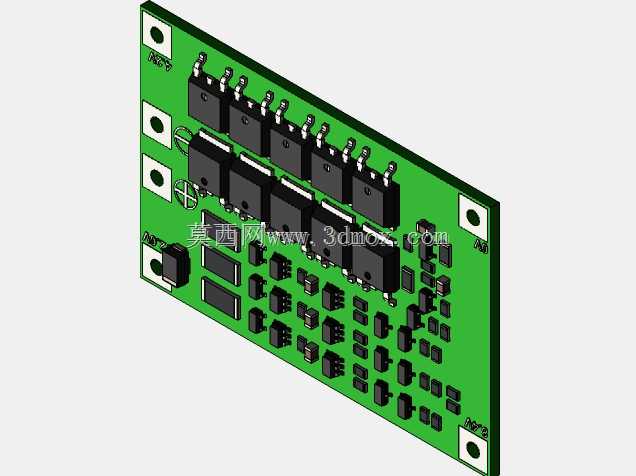

　　在便携储能、小型电动工具、低速代步车这类采用三串锂离子电池组供电的设备场景里，电池管理保护单元是决定整套供电系统可靠性的核心部件，本次呈现的三串40A电流规格锂电保护板结构，完全围绕实际装机的工况需求完成布局设计。从实际使用场景来看，这类保护板需要适配持续40A的放电工况，同时要应对短时过载的电流冲击，因此在功率器件的排布上，设计阶段就将多颗MOS功率管沿板边单侧整齐排布，每颗器件的焊盘都做了加宽覆铜处理，既保证大电流通路的载流能力，也能让功率器件工作时产生的热量通过覆铜层快速分散，避免局部热量堆积触发过温保护。

　　板体四角预留了标准的安装固定孔，孔位周边做了环形阻焊开窗，安装时可以通过铜柱或者螺丝直接固定在电池组的支架端面上，固定孔的位置避开了板上所有器件的投影区域，不会出现安装螺丝挤压元件引脚造成短路的问题，安装孔的间距也匹配常规三串18650或者21700电池组的端面安装空间，不需要额外做转接支架就能完成装配。从功能布局来看，板上集成了电压采样回路、电流检测回路、MOS驱动回路的全部元件，采样电阻布置在功率回路的主通路上，采样线路做了差分走线处理，避免大电流通路上的压降干扰电流采样精度，每一串电池的电压采样走线都单独从电池连接端引到保护芯片引脚，走线长度做了等长处理，保证电压采样的一致性，避免因为走线阻抗差异导致的单体电压检测偏差。

　　板上的被动元件，包括电阻、电容、二极管都按照信号流向分区排布，功率区和信号区做了清晰的覆铜隔离，避免功率回路的开关噪声干扰采样信号的稳定性，接插件的位置预留了足够的插拔操作空间，装配时电池组的采样线、输出线可以直接焊接或者插接在对应位置，不会和周边元件产生干涉。设计过程中也充分考虑了生产制造的工艺性，所有元件的排布都满足SMT贴片的工艺间距要求，元件之间的最小间距大于0.5mm，避免贴片过程中出现连锡、元件偏移的问题，板边的器件距离板边保留了足够的V-CUT加工余量，拼板生产时不会出现板边器件被铣切损伤的问题。

　　从实际装机的适配性来看，这款保护板的整体厚度控制在元件最高高度范围内，功率管是板上高度最高的元件，整体安装高度不会超过10mm，可以嵌入到电池组的内部空隙中，不需要额外占用设备的外部安装空间，输出端的走线宽度按照每毫米10A的载流标准做了加宽设计，持续通流时的温升控制在合理范围内，不会因为走线过窄导致发烫老化。在保护功能的硬件适配层面，板上的硬件回路支持过充保护、过放保护、过流保护、短路保护、过温保护的全部硬件触发逻辑，对应的检测元件都布置在最能反映实际工作温度的位置，紧贴功率器件的散热覆铜区域，能够快速响应功率器件的温度变化，及时触发保护动作，避免电池组出现过充过放或者过流损坏的风险。对于结构设计人员来说，这款保护板的三维模型完整还原了板上所有元件的实际外形尺寸和安装位置，在做电池包整体结构设计时，可以直接导入模型进行装配干涉检查，提前预判安装空间是否足够，接插件位置是否和电池支架、外壳结构产生冲突，不需要反复打样验证安装尺寸，能够大幅缩短电池包的结构开发周期。在选型适配时，只需要确认电池组的串数是三串，持续工作电流不超过40A，安装空间匹配板体的外形尺寸和固定孔位，就可以直接适配使用，不需要额外调整电路布局。
