IEC320-C14面板卡扣式电源输入插座

　　在各类交直流供电的工业设备、民用电器、仪器仪表的柜体面板设计中，电源输入接口是连接外部供电与设备内部电源回路的核心衔接部件，这类接口的选型与安装适配性，直接影响设备供电的可靠性、装配效率以及后期维护的便捷性。本次涉及的这款IEC320-C14规格面板安装电源输入插座，是目前全球范围内通用度极高的一类市电输入接插件，广泛适配10A/250VAC及以下规格的交流供电场景，覆盖从桌面式小型检测仪器、工业控制机柜、通讯设备机箱到各类消费类电子设备的电源输入需求，是结构设计人员在做设备供电接口选型时的常用选项。

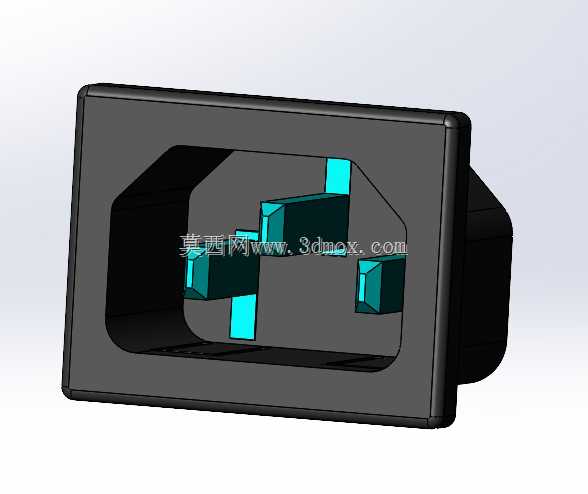

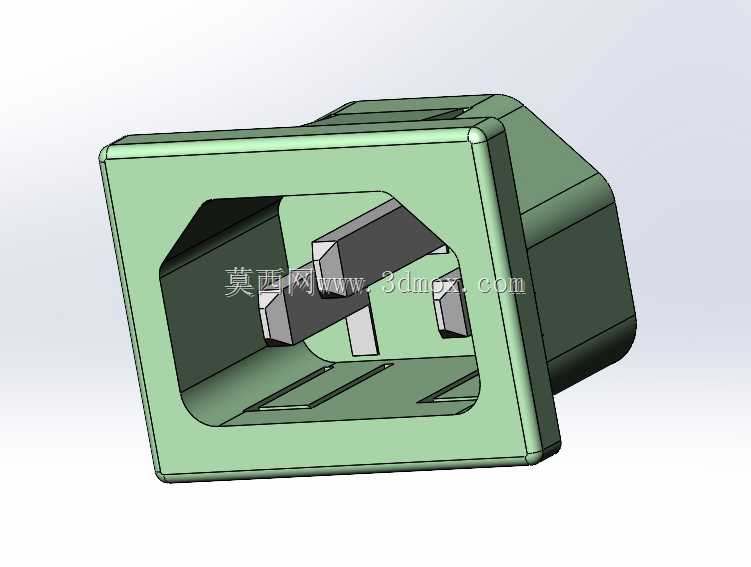

　　从实际功能特性来看，这款插座采用标准IEC320-C14公座接口定义，三个导电接触片的排布完全符合国际通用规范，可与市面上所有标准C13规格的电源线公头实现可靠插接，接触弹片采用高弹性铜材基底加镀镍表层处理，既保证多次插拔后的接触压力稳定，避免接触电阻过大导致的发热问题，也能提升抗氧化能力，适配不同温湿度的工业使用环境。插座的绝缘基座采用阻燃级工程塑料注塑成型，具备足够的介电强度与耐温性能，满足安规认证中关于爬电距离、电气间隙的硬性要求，可有效避免极间击穿、漏电等安全隐患。

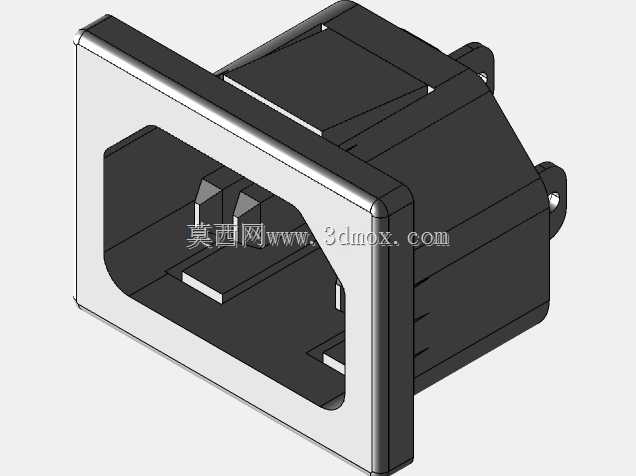

　　在安装结构设计上，这款插座采用卡扣式面板固定方案，区别于传统需要螺丝锁附的安装形式，装配时仅需在设备面板上按照指定尺寸开出矩形安装孔，将插座从面板外侧对准孔位推入，即可依靠插座本体两侧的弹性卡扣卡紧在面板内侧，无需额外的锁附螺丝或者固定支架，单颗插座的装配耗时可压缩至数秒，非常适合批量生产的设备装配场景，能有效降低生产线的装配工时成本。同时卡扣结构自带的防退设计，可避免设备在运输震动、长期使用过程中出现插座松动、移位甚至从面板脱落的问题，连接可靠性完全满足常规工业设备的使用要求。

　　关于安装边界与外形尺寸，这款插座的面板安装切口为矩形，尺寸规格为27.00mm×20.00mm，适配的面板厚度上限为2.00mm，面板厚度0.032mm的超薄面板也可实现可靠卡接，设计人员在做面板开孔设计时，仅需严格按照该切口尺寸控制开孔公差，保证开孔边缘无毛刺、无变形，即可实现插座与面板的紧密贴合，避免出现装配缝隙过大导致的防尘性能下降、外观一致性差等问题。插座本体在面板后侧的延伸长度经过紧凑化设计，不会占用过多的机箱内部空间，对于内部布局紧凑的小型设备而言，可有效减少对内部PCB板、走线槽以及其他元器件的空间挤占，提升机箱内部的空间利用率。

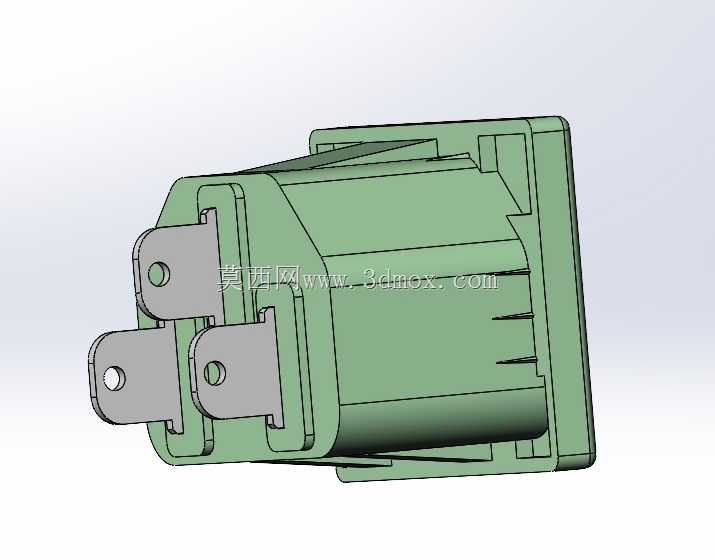

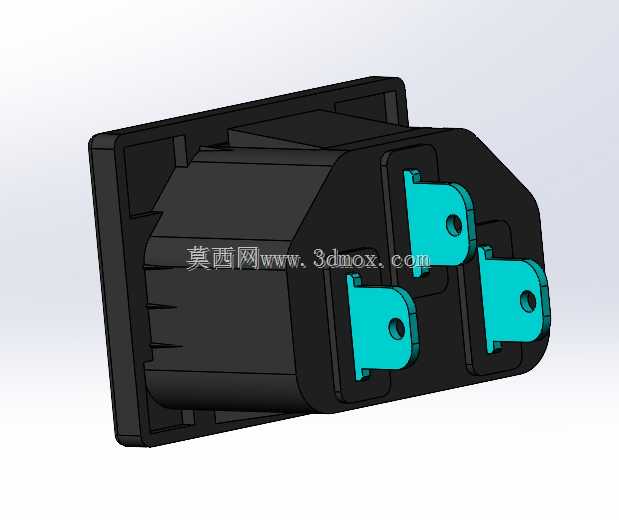

　　从建模设计的角度来看，这款插座的三维模型完整还原了产品的所有装配特征，包括接口内部的接触片位置、卡扣的弹性结构细节、面板贴合面的止口结构，可直接用于设备整机的虚拟装配验证，设计人员可直接将模型导入装配环境中，检查开孔尺寸是否匹配、插座与周边元器件是否存在干涉、电源线插拔时的操作空间是否充足，提前规避实际打样装配时可能出现的结构问题，减少样机迭代次数，缩短产品开发周期。同时模型中保留的所有安装基准特征，也可直接用于生成面板开孔图、装配作业指导书等生产用技术文件，无需设计人员再对模型进行二次测绘修正。

　　在实际选型应用中，这类C14卡扣式插座常搭配设备内部的电源滤波器、保险座、电源开关等部件组成完整的设备输入供电回路，部分带滤波功能的C14插座还可直接集成EMI滤波电路，进一步简化设备内部的供电回路布局。对于需要做安规认证的设备而言，采用这类标准规格的通用接插件，可减少安规测试时的接口类测试项整改工作量，因为这类通用插座本身已经通过了多国安规认证，设备厂商仅需保证自身装配工艺符合要求即可，无需单独为接口做额外的安规测试，能有效缩短产品的认证周期。
