定位系统钣金集成式控制操作装置

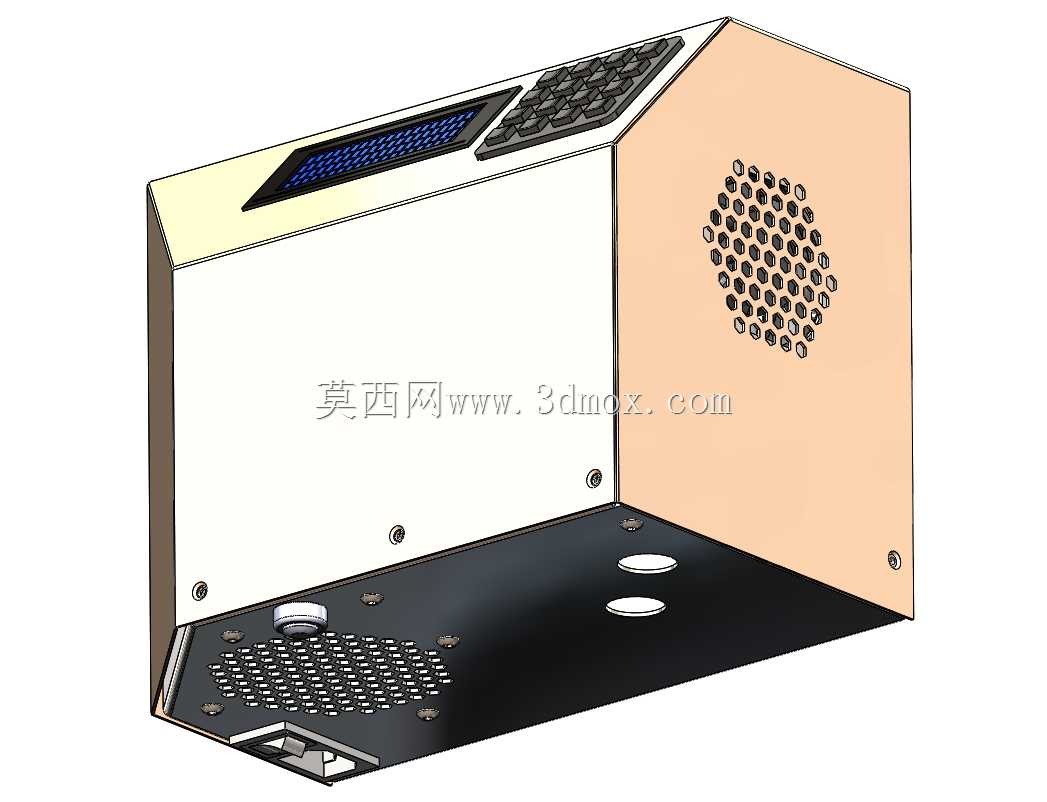

　　这套控制装置主要面向工业现场定位类电控系统的集成配套需求，常见于小型自动化工位、移动式检测设备、实验室非标测试台架这类需要本地人机交互的电控场景，承担参数输入、状态显示、信号中转、驱动输出的核心作用，替代传统零散安装的按钮盒与显示模块，减少现场布线的杂乱问题，提升电控单元的集成防护能力。从结构布局来看，整体采用折弯钣金作为承载主体，壳体上预留的镂空提手结构兼顾了便携搬运需求与壳体减重要求，边角处的折弯翻边既提升了钣金件的结构刚性，避免薄钢板受力产生形变，也能消除锐边防止装配与运维过程中划伤操作人员。

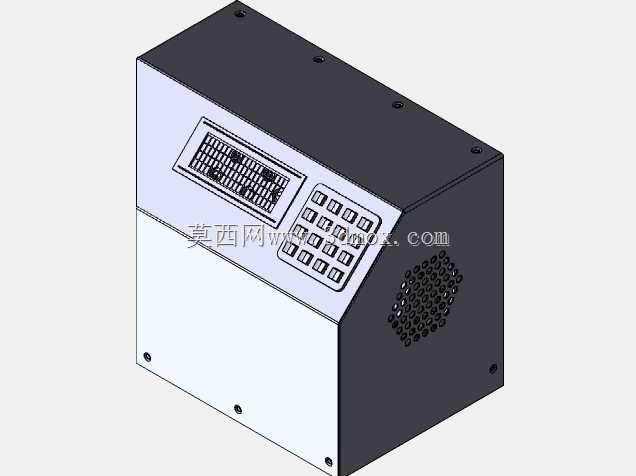

　　人机交互区域集中布置在壳体顶面的斜置操作区，矩阵式按键排布遵循操作频率优先级，高频使用的功能键靠近操作人员持握手腕的自然落点，降低长时间操作的疲劳感；液晶显示模块采用嵌入式安装，屏幕周边的压边结构做了等宽处理，既保证屏幕固定的可靠性，也能避免灰尘从装配缝隙进入壳体内部，显示区域的倾斜角度经过适配，站立操作时视线与屏幕法线的夹角控制在15度以内，减少强光环境下的屏幕反光问题。

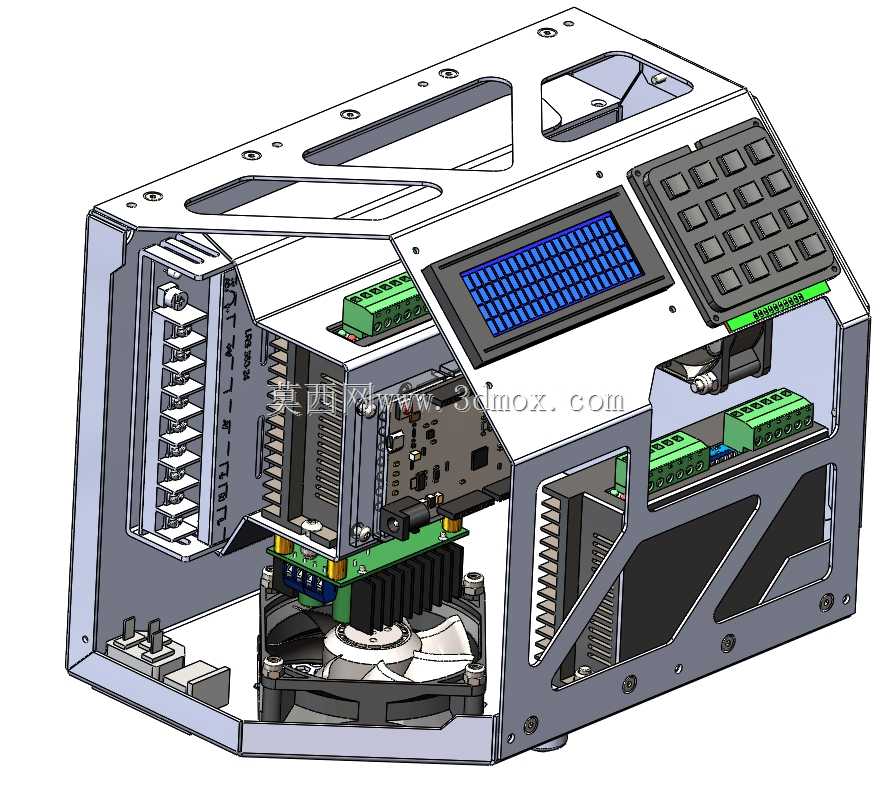

　　壳体内部的元件布局遵循强弱电分离的布线原则，功率驱动模块与散热组件布置在靠近壳体侧壁通风槽的位置，散热鳍片正对通风路径，配合底部预留的风扇安装位，可形成下进上出的散热风道，保证长时间满负载运行时功率元件的温度处于器件允许的工作区间；信号处理控制板布置在按键与显示模块的下方，通过铜柱与钣金底板固定，板间连接采用短距排线，减少信号传输过程中的干扰；接线端子统一布置在壳体侧壁的开口位置，端子排的固定座与钣金壳体做了绝缘隔离，不同电压等级的端子之间预留了足够的电气间隙，现场接线时无需打开整个壳体上盖，仅需拆卸侧壁的防护盖板即可完成接线作业，降低后期运维的拆装工作量。

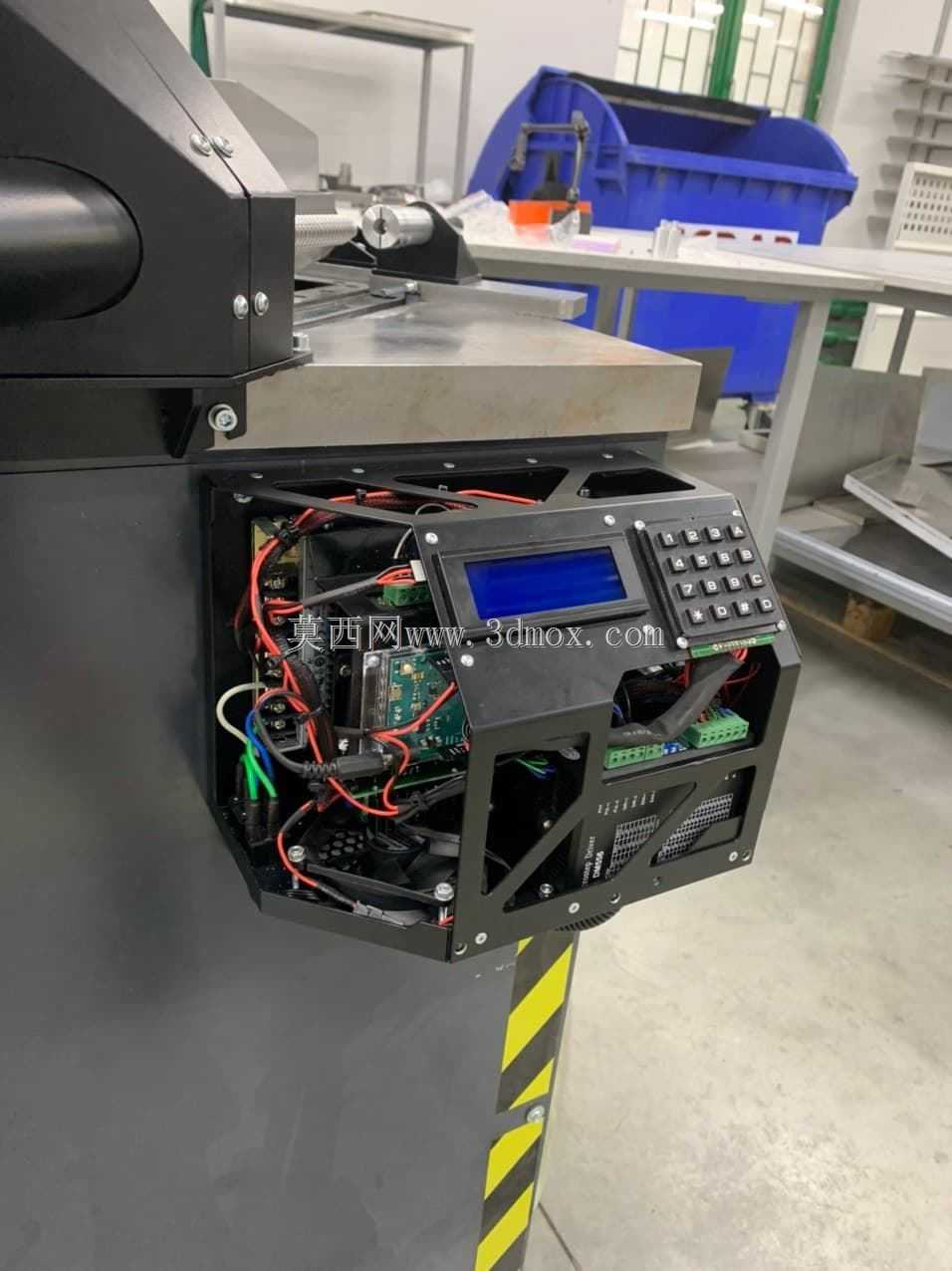

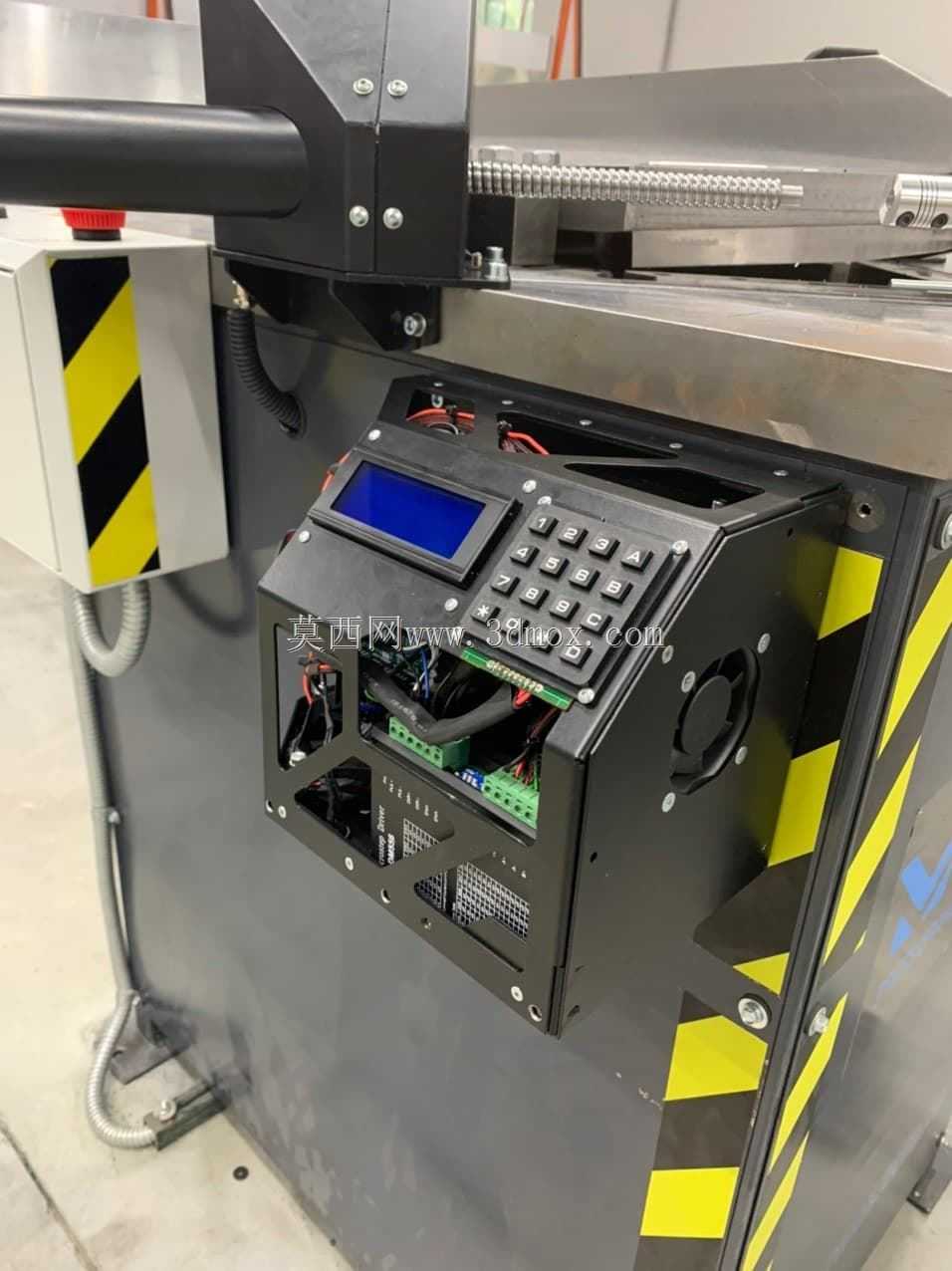

　　安装边界方面，壳体底部预留了四个对称布置的固定安装孔，孔位间距适配常规工业铝型材的槽口间距，既可以通过螺栓直接固定在设备机架的安装平面上，也可以搭配减震脚垫放置在工作台面使用；壳体内部的元件安装孔位全部采用激光切割加工，孔位公差控制在±0.1mm范围内，保证市售标准控制板、驱动模块、端子组件可以直接对位安装，无需二次扩孔修改。钣金壳体的拼接采用点焊加密封胶的工艺，拼接缝隙控制在0.2mm以内，可满足日常工业环境下的防尘防溅要求，壳体表面做了喷塑处理，提升耐锈蚀与抗划伤能力，适配车间多尘、少量油污的使用环境。从功能实现逻辑来看，这套装置将人机交互单元、核心控制单元、功率驱动单元、接线中转单元全部集成在单一壳体内，外部仅需接入电源与被控执行元件的连接线即可完成部署，相比传统的分体式电控布局，可减少30%以上的现场接线工作量，同时紧凑的结构设计也能缩小电控部分的整体占用空间，适合安装空间受限的小型自动化设备使用。
