1kg量程铝制平行梁式称重传感器结构

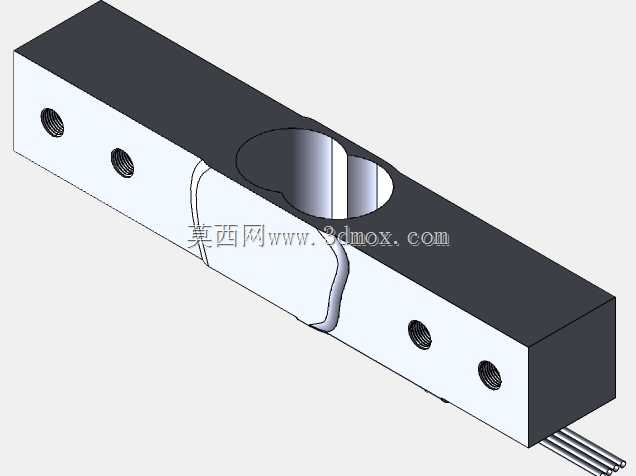

　　这款小量程平行梁结构的测力元件，主要面向桌面级小重量检测场景设计，常见于小型DIY定量分装设备、桌面级3D打印耗材断线检测模块、小型电子厨房秤、实验室微量配料工位的重量反馈环节，也可嵌入小型智能货架的货位重量检测单元，实现单货位的库存余量实时反馈，相比大量程称重元件，它的测量盲区更小，对1kg以内的微小重量变化捕捉灵敏度更高，适配低载荷下的高精度检测需求。从结构设计逻辑来看，整体采用平行梁剪切受力结构，梁体中部开设的异形镂空孔是核心设计点，该结构能将端部承受的垂直载荷转化为梁体特定位置的剪切应变，让粘贴在应变区的应变片可以稳定捕捉形变信号，避免非受力方向的侧向载荷、扭矩干扰测量精度，出线端采用多色分线设计，分别对应应变桥的激励、信号输出回路，方便后续接线时快速区分线序，减少现场接线的错接概率。

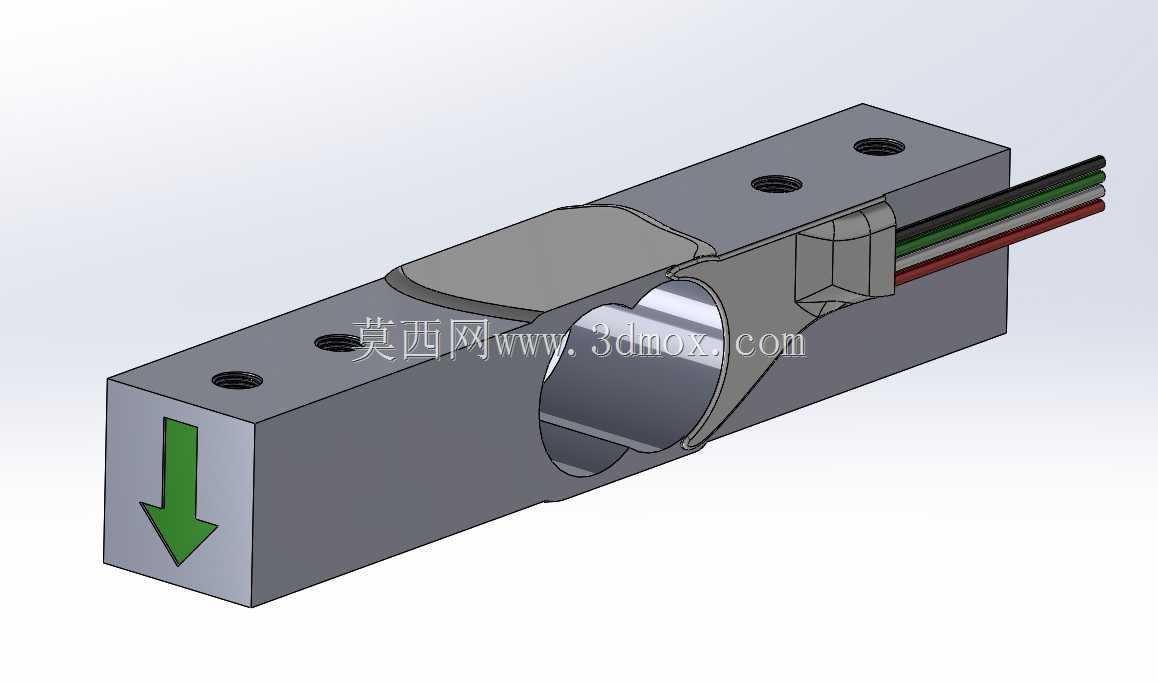

　　外形尺寸上整体为长条矩形结构，截面尺寸控制在12.7mm*12.7mm，总长度75mm，安装孔采用M4螺纹规格，两组安装孔的中心间距为10mm，安装时需要注意固定端与加载端的区分：带绿色箭头标识的一端为加载端，需要悬空布置，另一端通过两个M4螺钉固定在安装基座上，安装基座的平面度需要控制在0.1mm以内，避免安装面不平导致梁体产生预形变，造成零点偏移问题。梁体材质选用铝合金，一方面是铝合金的弹性模量适中，在1kg满量程载荷下的形变量刚好匹配应变片的最佳检测区间，不会出现过载塑性形变，另一方面铝合金的自重较轻，不会给小量程测量带来额外的载荷干扰，表面做硬质氧化处理，提升日常使用中的耐磨、抗腐蚀性能，适配普通车间、实验室的常规使用环境。

　　在实际选型适配时，需要注意该元件的过载能力为满量程的150%，使用时要避免冲击载荷直接作用在加载端，比如重物直接砸落在加载平台上的情况，很容易造成梁体不可逆形变导致测量失效；配套的信号调理模块需要靠近传感器布置，减少引线长度带来的信号衰减，引线建议采用屏蔽线，避免周边动力线的电磁干扰影响测量信号稳定性。从建模角度来说，构建该结构时需要重点还原中部镂空的异形曲面轮廓，该轮廓直接决定梁体的受力应变分布，建模时不能随意简化该部分的圆角、过渡曲面，否则后续做有限元受力仿真时，得到的应变数据会和实际产品偏差较大；安装孔的螺纹深度、孔位公差需要严格按照实际安装尺寸还原，避免后续输出工程图时出现安装位不匹配的问题，梁体端部的加载面需要保证平面度要求，和加载平台贴合时不能出现翘曲间隙。

　　这类小量程称重元件在小型自动化设备里的应用占比逐年提升，尤其是在DIY创客项目、小型智能硬件开发场景中，很多开发者会选用该规格的传感器做重量触发类的交互设计，比如智能宠物喂食器的余粮检测、小型桌面水培设备的液位重量检测，都是依托该传感器的小尺寸、低量程特性实现功能集成，相比传统的光电、电容式检测方案，重量检测的方式不会受被测物的颜色、透明度、材质导电性影响，检测稳定性更强，适配的被测物范围更广。
