SICKCM18系列电容式接近传感器结构

　　这款M18规格的电容式传感元件，是工业自动化产线里非接触式检测场景的常用部件，日常在包装机械的物料到位检测、输送线的工件计数、料仓的料位监测工位都能见到它的身影，和电感式传感器只能检测金属物件不同，它可以识别塑料、液体、粉体、木材等多种材质的被测物，适配的检测场景更宽泛，哪怕是隔着薄型非金属容器检测内部液位，也能稳定输出信号，不会因为容器壁的遮挡出现检测失效的问题。

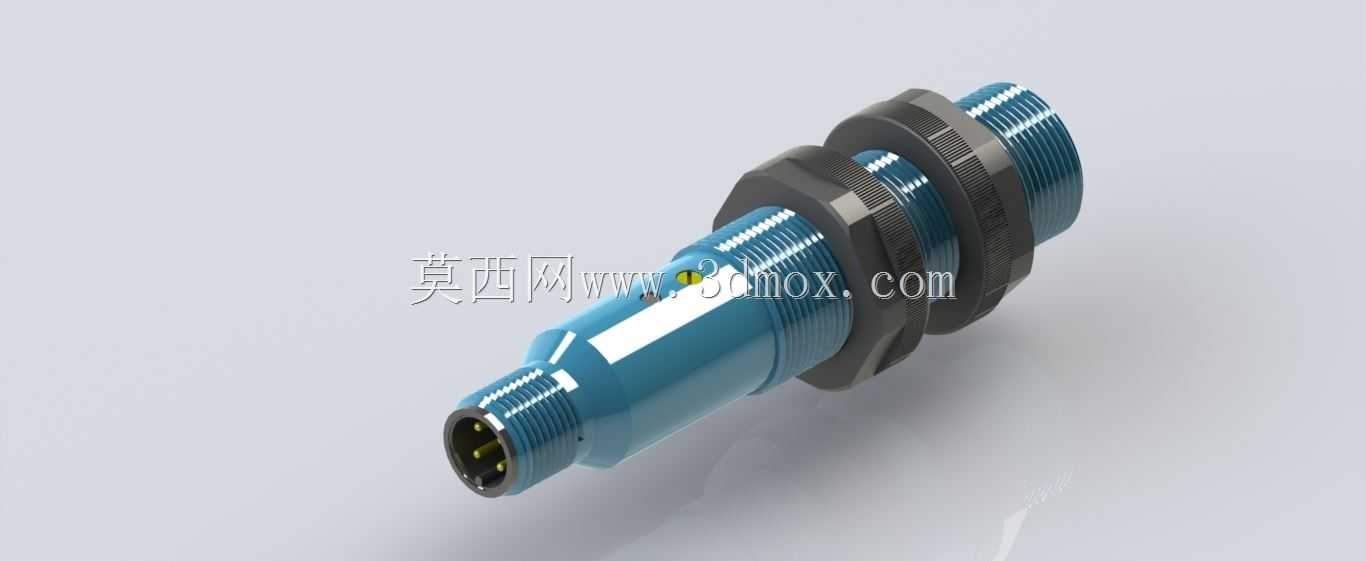

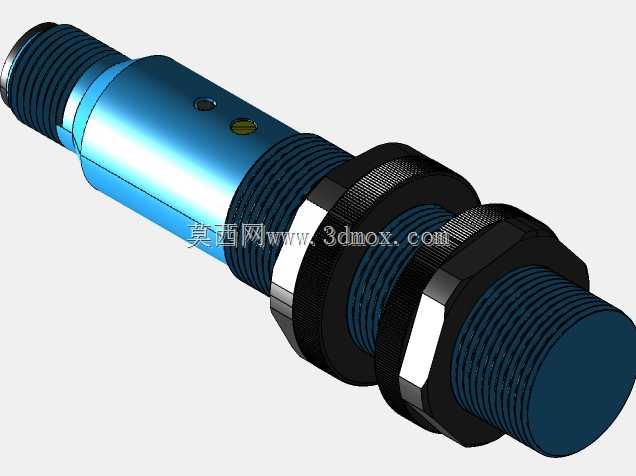

　　从结构设计来看，整体采用螺纹柱式的经典外形，主体外壳做了两段式外螺纹设计，配套两个六角锁紧螺母，安装时可以直接在设备安装板上开对应直径的光孔，穿入传感器后通过两侧螺母锁紧固定，还能顺着螺纹方向前后调整位置，灵活设定检测距离的基准点，不需要额外做复杂的安装支架，能压缩现场安装的调试时间。尾部采用M12航空接插件的连接形式，和传统的引线式结构相比，现场布线时不需要拆接线端子，直接把预制好的带接头电缆插上就能完成接线，后期维护更换时也不用重新整理走线，拔下接头就能替换部件，能减少产线停机维护的时长。

　　感应端的端面做了平齐的防护设计，外壳选用耐油污、耐弱腐蚀的工程塑料材质，能适配车间里常见的切削液飞溅、粉尘附着的工况，不会因为日常生产的杂物附着导致感应灵敏度大幅下降。内部的感应电路板做了灌封处理，能抵御一定程度的振动冲击，在设备运行产生持续小幅振动的工位上，也不会出现内部元件松脱导致的信号异常。

　　建模过程中需要重点把控几个尺寸边界：首先是主体螺纹的公称直径和螺距要符合M18标准紧固件的参数，锁紧螺母的对边尺寸要匹配标准扳手的开口规格，保证虚拟装配时和标准件库的螺母、安装板开孔能完全适配，不会出现干涉或者间隙过大的问题；其次是尾部接插件的插针位置、接头外径要符合M12连接器的通用尺寸规范，保证和配套的接头模型能完成虚拟插接，不会出现插针错位、接头无法拧入的问题；感应端的端面到螺纹段的过渡圆角要和实物一致，避免应力集中的结构问题，同时要还原外壳表面的防滑滚花细节，方便现场调试时手动微调位置。

　　从功能实现的角度，这类传感器的检测距离通常在几毫米到十几毫米区间，建模时不需要还原内部的电路板走线细节，但要把内部的线圈、处理模块的占位空间做出来，方便做设备整体的电磁兼容仿真时，预留出对应的空间位置，避免周边的强电部件距离感应端过近，干扰检测信号的稳定性。在做产线三维布局时，这类传感器的安装位置要注意和运动部件预留足够的安全间隙，因为它的外伸长度有固定尺寸，要避免工件移动时刮蹭到感应端面，损坏传感器外壳。

　　实际选型搭配时，这类电容式传感器常和PLC的数字量输入模块直接连接，不需要额外的信号放大器，输出的开关信号可以直接触发设备的下一步动作，比如输送线上工件到位后停止传送带、料仓内物料到达设定高度后停止进料，在轻工、食品、电子制造的自动化设备里应用非常普遍。建模时还原的外形细节，也能帮助电气设计人员在三维布线阶段提前规划电缆的弯曲半径，避免后期实际安装时电缆弯折角度过大影响使用寿命。
