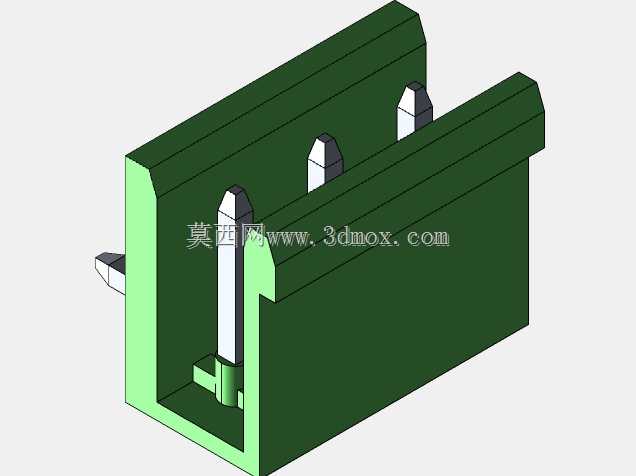

三极弯针PCB接线端子连接器结构

项目分类:变压器/电感器 发布时间:2025-02-09 ID:920492
  • 三极弯针PCB接线端子连接器结构

  在开关电源、工控控制板、小型电源模块的板级电路搭建场景里,这类弯针式接线端子是实现板外导线与PCB线路可靠导通的核心连接件,尤其适配电源类产品的输入输出接线需求,能在有限的板内空间里完成多路线缆的快速压接固定,避免直针端子占用过多垂直空间、干涉周边元件布局的问题。从实际使用场景来看,这类端子常被布置在PCB板的边缘位置,弯针结构的引脚在焊接后可顺着板边方向延伸,外接导线从侧面接入后不会在PCB垂直方向形成过高的凸起,适配外壳内部空间局促的小型电源模块、嵌入式控制设备,既可以满足低压大电流的接线导通需求,也能在常规信号传输回路中提供稳定的连接支撑。

  从功能特性上看,这款三极端子可同时完成三路独立线路的连接,相邻引脚之间设置有绝缘隔栏,能避免接线过程中多股铜丝外露引发的极间短路风险,绝缘基座采用耐温工程塑料材质,可承受波峰焊过程中的高温冲击,不会出现基座变形、引脚移位的问题。金属插针部分采用导电性能优异的铜合金材质,表面做镀锡处理,既可以提升焊接时的上锡效率,也能在长期使用过程中抵御氧化腐蚀,降低接触电阻带来的导通损耗。接线端采用螺丝压接结构,可适配不同线径的多股铜导线,拧紧螺丝后压片会均匀压紧导线线芯,即使设备存在小幅振动也不会出现导线松脱、接触不良的问题。

  设计过程中首先要明确安装边界,基座的整体宽度要匹配三极引脚的间距标准,引脚间距保持5.08mm的通用规格,兼容市面上主流的PCB接线孔位设计,不需要额外调整板上开孔尺寸就能直接替换同规格的直针端子。弯针部分的折弯角度控制在90度,折弯处的圆角半径经过反复校核,既不会因为折弯半径过小导致金属引脚出现裂纹、降低机械强度,也不会因为半径过大导致引脚伸出长度超标,影响焊接后的位置精度。基座的侧壁厚度做了针对性加强,在接线拧紧螺丝时,侧壁可以承受螺丝传递的压紧力,不会出现基座开裂、压片倾斜的问题。引脚与基座的结合位置做了防退卡槽设计,引脚插入基座注塑成型后,卡槽会与塑料基体紧密咬合,在焊接、接线拉扯的过程中引脚不会出现轴向窜动,保证连接位置的稳定性。

  外形尺寸方面,基座的总高度控制在常规PCB元件的安全高度范围内,不会超高触碰设备外壳,安装引脚的伸出长度匹配常规PCB板的厚度,穿过板上开孔后露出的长度刚好满足波峰焊的吃锡要求,不会因为引脚过长导致焊锡流淌短路,也不会因为过短导致焊接强度不足。基座底部设置有定位凸点,在插件安装时可以卡入PCB上对应的定位孔中,过波峰焊的过程中端子不会因为传送带的振动出现偏移、歪斜,提升批量焊接的良品率。相邻接线位的螺丝孔位保持同轴度一致,拧线时螺丝刀可以垂直对准螺丝槽口,不会出现偏位滑牙的问题,降低现场接线的操作难度。

  在实际选型适配时,这类弯针端子尤其适合安装空间垂直方向受限的场景,比如薄型电源模块、壁挂式控制板、板边靠近设备外壳的布局场景,相比直针端子可以节省近三分之一的垂直空间,给周边的电容、变压器等元件留出足够的安全绝缘距离。绝缘基座的爬电距离也符合低压电器的相关安全要求,相邻极之间的爬电路径长度满足常规市电电压下的绝缘需求,不会出现极间打火、漏电的问题。金属压片的表面做了防滑纹路处理,压紧导线时可以增大与线芯的摩擦力,即使导线受到一定的拉扯力也不会从接线位脱出,保证长期运行的连接可靠性。
