Cyphal与DroneCAN总线嗅探编程器结构设计

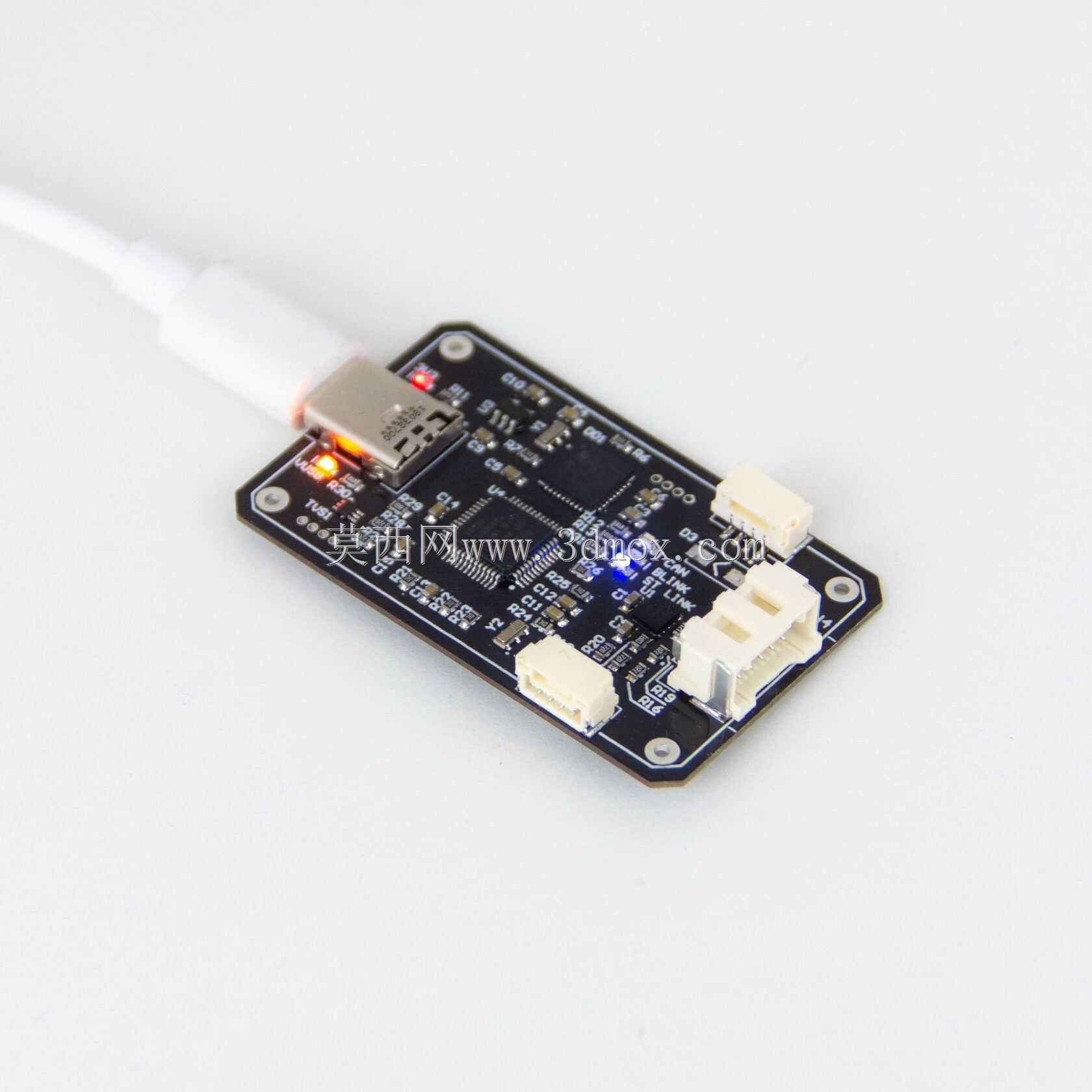

　　在无人系统开发领域，跨载具的总线通讯调试一直是嵌入式开发环节的痛点，无论是多旋翼无人机、地面无人车、水下潜器还是水面无人艇，只要搭载PX4或Ardupilot飞控系统，就离不开CAN总线的节点调试、固件刷写与数据监听工作，这款集成式嗅探编程设备正是针对这类场景开发的硬件工具，从结构设计到接口布局都围绕现场调试的实际需求做了针对性优化。

　　从实际使用场景来看，开发人员在外场调试无人设备时，往往需要同时携带CAN总线适配器、SWD编程器、转接排线等多种工具，零散的配件不仅容易遗漏，外场接线也会耗费大量时间，这款设备将两类核心功能集成在单块PCB上，省去了多设备堆叠接线的麻烦，USB-C接口直接连接电脑即可完成全部通讯链路的搭建，配合对应的上位机工具，就能实现CAN总线数据实时监听、SLCAN协议转换、节点固件刷写等全部调试操作，无需额外搭配转接硬件。

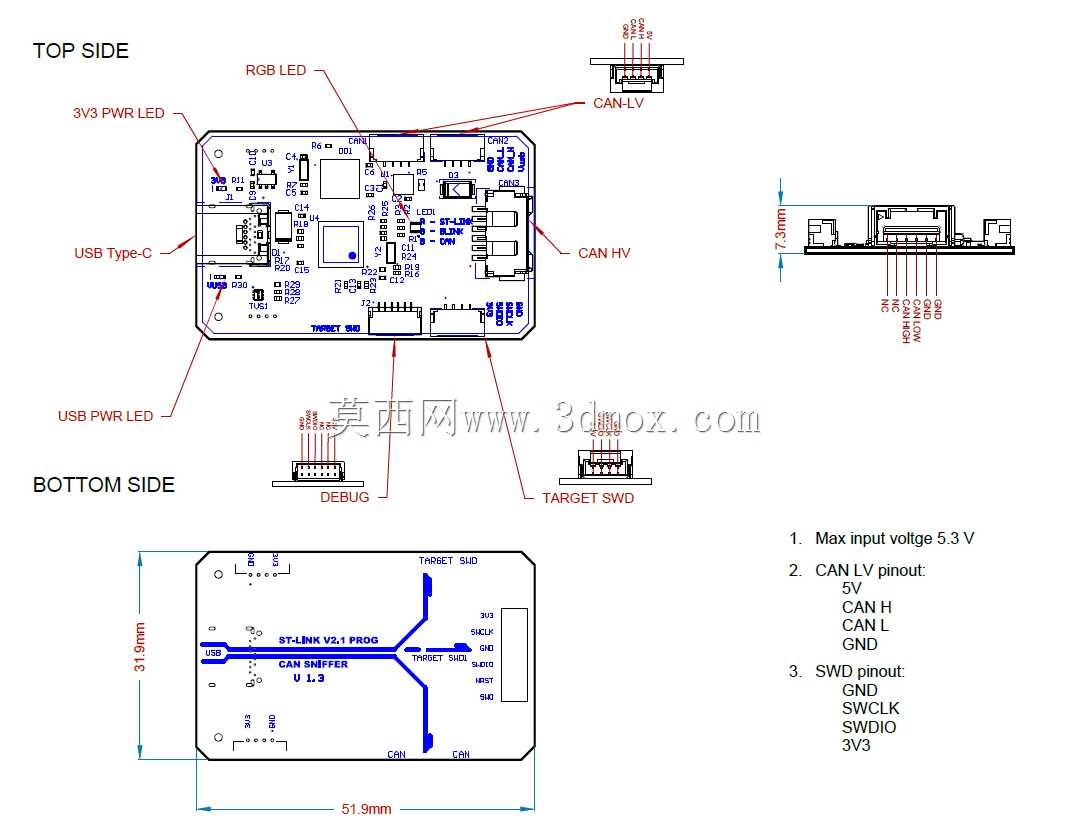

　　接口布局上，设备充分考虑了无人系统常用的连接器规格，板载集成了UCANPHY MICRO规格的JST-GH 4针接口，以及6针Molex接口，覆盖了绝大多数飞控外设的CAN总线接线需求，调试时无需额外制作转接线，直接使用设备标配的连接线就能接入目标CAN总线网络；板载的LED指示灯可以直观反馈设备供电状态、总线通讯状态、数据传输状态，外场调试时无需查看上位机界面就能快速判断设备连接是否正常，降低强光环境下的调试难度。

　　结构设计上，设备采用紧凑化布局思路，整体外形尺寸控制在52×32×10mm，重量仅10g，不管是放入工具包随身携带，还是临时固定在无人设备机架上做长时间总线数据采集，都不会占用过多安装空间，也不会给轻量化的无人平台带来额外负载负担；PCB板四角预留了标准安装孔位，可以通过铜柱或螺丝直接固定在设备舱内，也可以搭配3D打印的外壳做防护，满足不同使用场景的安装需求。

　　功能集成层面，设备同时支持Cyphal与DroneCAN两种主流的无人系统CAN总线协议，能够兼容Yakut、DroneCAN GUI等主流的总线调试工具，除了总线数据嗅探功能外，板载的SWD编程接口可以直接给总线上的节点刷写固件，更新节点参数，无需额外连接独立编程器，在批量调试CAN节点设备时，单台设备就能完成从总线通讯检测到固件烧写的全流程操作，大幅提升调试效率。

　　从硬件设计的细节来看，PCB走线做了等长与阻抗匹配处理，保证CAN总线信号传输的稳定性，避免高速通讯时出现数据丢包的问题；USB-C接口做了加固处理，能够承受外场调试时频繁插拔的力学负载，避免接口松脱导致的通讯中断；接口位置全部布置在PCB板的侧边，接线时线缆不会遮挡板载指示灯，也不会和其他调试配件产生干涉，整体布局充分考虑了实际操作的人机工程需求，不管是桌面调试还是外场作业，都能快速完成接线与状态确认。

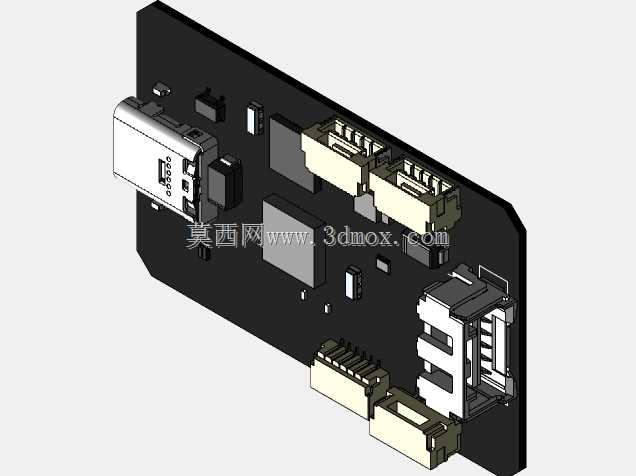

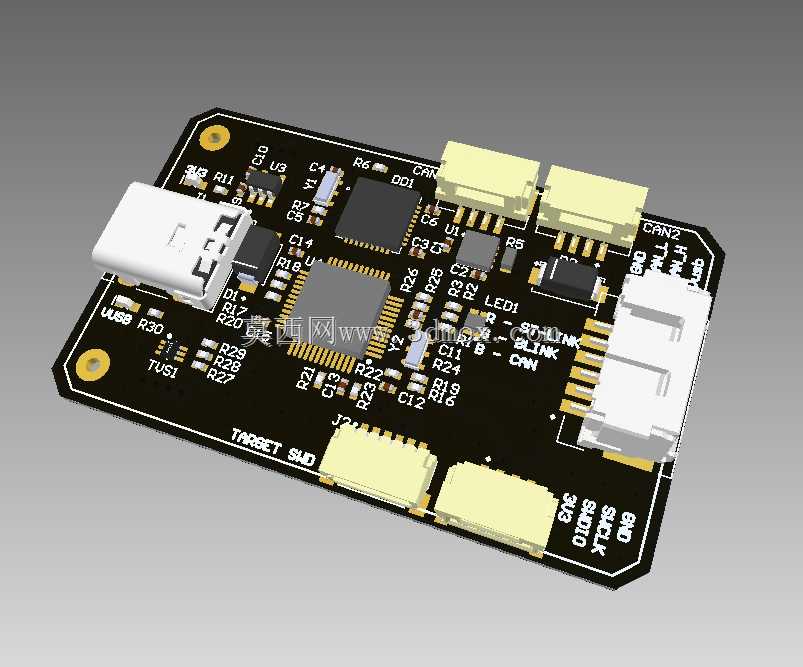

　　对于嵌入式开发与结构设计人员来说，这类集成式调试工具的三维模型可以直接用于调试工作台的工装设计、无人设备舱内的安装布局仿真，在设计阶段就能提前预留设备的安装空间与接线走位，避免后期装机时出现空间干涉、线缆长度不足等问题；模型还原了板载所有接口、元器件、安装孔的实际尺寸与位置，能够直接用于装配干涉检查、3D打印防护外壳的设计参考，帮助开发人员快速完成调试配套工装的设计工作，缩短项目开发周期。
