21mm行程小型电动线性传动执行机构

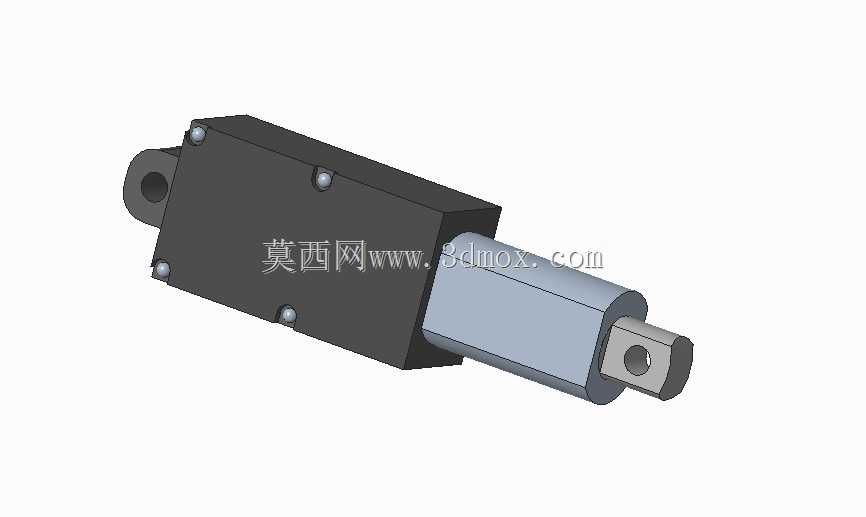

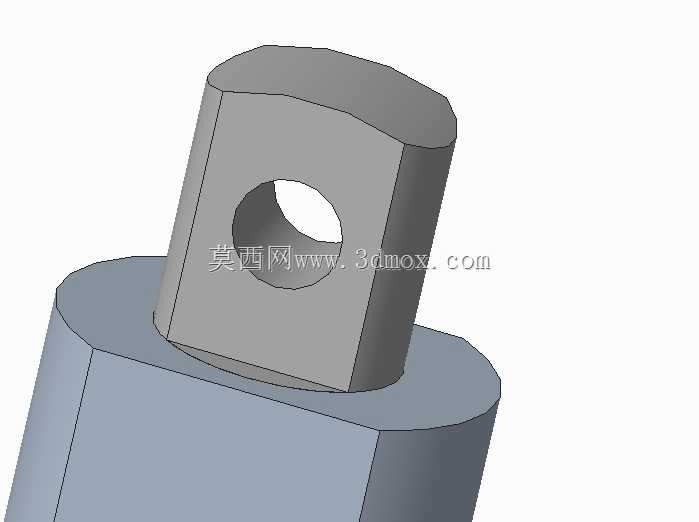

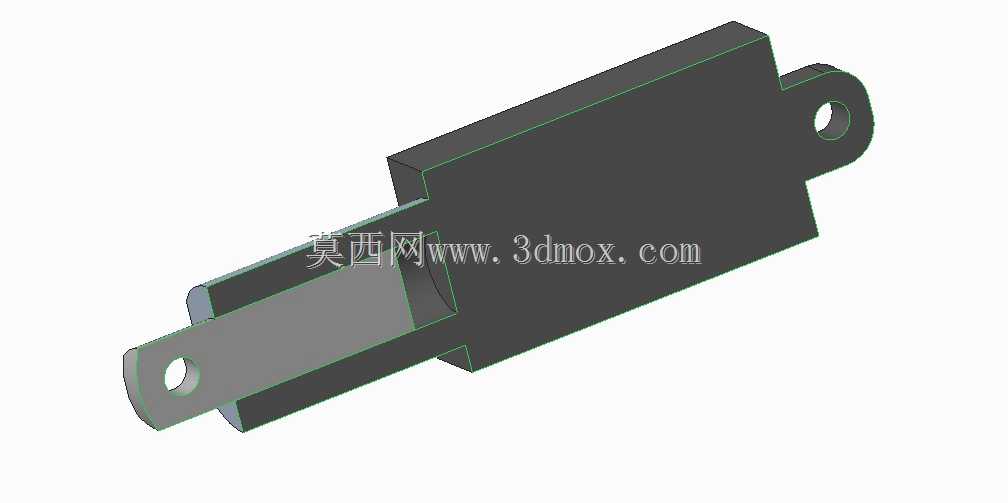

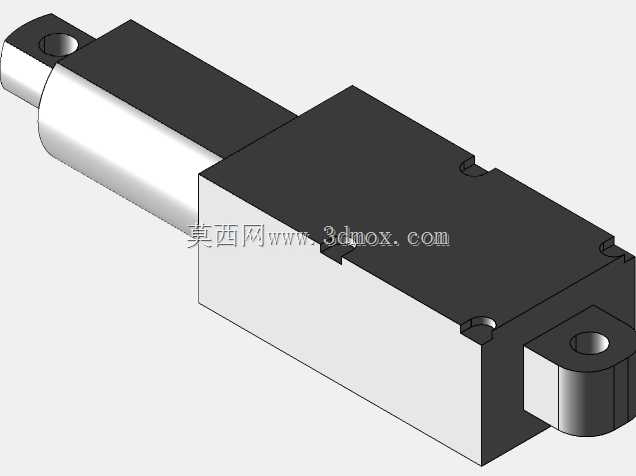

　　这款小型线性传动执行机构，在紧凑空间的直线驱动场景里适配性极强，总长度控制在76mm，行程刚好21mm，刚好能覆盖很多小型自动化设备里短行程往复驱动的需求，比如小型检测设备的探头进给、桌面级工装的夹具开合、小型物料分拣机构的推料动作，都能找到它的适用位置。从结构设计来看，它把驱动电机、减速齿轮组、传动丝杠全部集成在一个方形的主体壳体内，没有外露的传动部件，一方面能避免车间里的粉尘、切削碎屑进入传动副造成卡滞，另一方面也能减少安装时的干涉问题，不需要额外给传动部件预留防护空间。主体外壳采用分体式装配设计，上下壳通过四颗紧固螺钉连接，后期如果需要维护内部传动结构，拆开外壳就能直接接触到减速组和丝杠副，不需要整体拆解安装端，维护效率比一体化焊接外壳的同类产品高不少。输出端采用带通孔的铰接式连接头，既可以通过销轴和负载端做铰接连接，适配有小幅摆动角度的驱动场景，也可以穿过螺栓做刚性固定，满足直线刚性推压的需求，安装端的尾部也预留了带孔的铰接耳，整个执行器可以采用两端铰接的安装方式，抵消安装时的同轴度误差，避免因为安装偏载造成丝杠磨损加快。

　　在功能特性上，它采用电动驱动方式，不需要外接气源或者液压站，对比同行程的小型气缸，它不需要布置气管、电磁阀、气源处理件，整套系统的占用空间更小，在桌面级小型设备、便携检测仪器这类没有集中气源的场景里，优势非常明显。传动部分采用丝杠副传动，定位精度比气缸的行程端点定位更高，能够在21mm的行程范围内停在任意位置，配合限位开关就能实现多位置的动作控制，不像普通气缸只能实现两个端点的位置输出。设计的时候特意把主体截面做成长方形，安装时可以直接贴在设备的安装板表面，不需要额外做弧形的适配座，方形外壳的平面可以直接和安装面贴合，紧固后抗扭转能力更强，驱动负载的时候不会出现主体绕轴线转动的问题。

　　安装边界上需要注意，主体方形部分的宽度和高度都控制在极小的尺寸，安装时只需要在安装板上预留对应大小的平面即可，输出端伸出后最大总长度要把21mm的行程算进去，预留足够的伸出空间，避免动作到位后输出端和周边结构发生碰撞。两端的铰接孔尺寸统一，选型配套销轴的时候不需要做两种规格的连接件，减少备件的种类。在实际设备选型中，这类小行程电动执行器经常用在3C产品的检测工装上，用来驱动测试探针接触产品触点，因为行程短、动作响应快，而且不需要气源，很适合放在洁净车间的检测设备里，不会像气缸那样排出带油雾的压缩空气影响洁净度。

　　也会用在小型医疗设备的 sample 输送机构里，驱动样本架做短距离的直线移送，整体结构紧凑，运行噪音低，不会对医疗设备的使用环境造成干扰。建模的时候把所有的装配细节都做了还原，包括外壳的紧固螺钉位置、输出端的连接孔尺寸、尾部铰接耳的孔径，还有主体和输出杆的配合台阶，导入到装配环境里可以直接做干涉检查，不需要再重新测绘核对安装尺寸。内部的传动结构虽然做了集成化的外壳封装，但建模时也预留了传动副的空间位置，做设备整体布局的时候，可以准确判断外壳内部的结构边界，避免把其他元器件布置在外壳的装配螺钉路径上，造成后期装配无法拧紧紧固件的问题。
