板载式增量旋转编码器结构设计

项目分类:通用机械零部件 发布时间:2025-02-09 ID:920443
  • 板载式增量旋转编码器结构设计

  在做小型电控板的人机交互模块选型时,这类板载旋转编码器是绕不开的部件,不同于光电式大体积编码器,这款结构专门针对PCB直装场景做了适配,日常接触的消费类电控、小型工业控制板卡上的旋钮调节功能,大多靠这类部件实现角度脉冲输出,配合主控芯片完成参数调节、菜单切换、转速反馈这类功能。

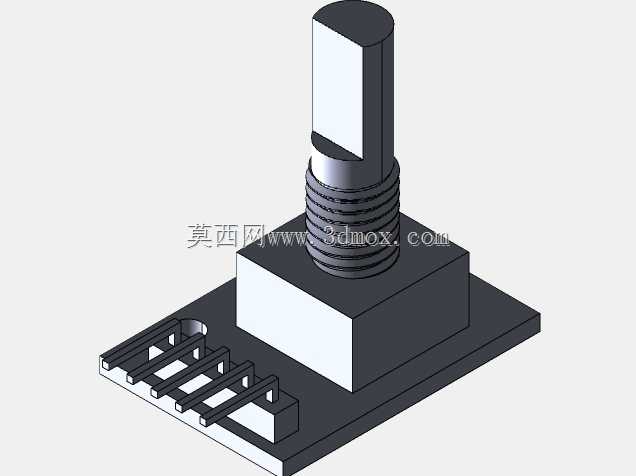

  从结构设计逻辑来看,这款编码器采用分体式同轴布局,底部是方形基座直接贴合PCB板面,基座下方伸出的五个直插引脚对应电源、接地、A/B两相脉冲输出以及按压开关的信号通路,引脚间距按照标准2.54mm排针间距设计,能直接适配常规PCB焊盘布局,不需要额外做转接板设计,这也是板载元件选型时最核心的安装边界要求——引脚兼容性直接决定生产环节的焊接效率,不管是波峰焊还是手工焊接都能适配。基座上方的螺纹段是安装固定的核心结构,做了M7标准细牙螺纹,装配时可以从面板外侧穿入安装孔,在PCB侧用配套薄螺母锁紧,既能保证编码器和面板的同轴度,也能承受旋钮操作时的径向扭力,避免长期使用后基座和PCB之间出现焊点脱裂的问题。

  伸出的轴段做了D型切边设计,这是工程细节里很实用的处理,常规圆形轴在旋钮锁紧后,长期反复旋转容易出现打滑丢步的问题,D型切面可以和旋钮内部的D型孔完全贴合,传递扭矩时不会出现相对转动,轴的伸出长度刚好适配常规厚度的塑料旋钮,不会出现轴长过短旋钮固定不牢、轴长过长突出面板太多影响外观的问题。轴和基座之间的多道环形槽是阻尼结构的安装位,内部的弹片卡入环形槽内,旋转时会产生段落式的阻尼手感,每旋转一个固定角度就会输出一组脉冲信号,同时轴支持轴向按压,按压行程约1.5mm,内置轻触开关结构,可以实现按下确认的功能,把旋转调节和按键确认集成在同一个部件上,能大幅节省面板的安装空间,这也是这类编码器在小型设备上被广泛应用的核心原因。

  从实际应用场景来说,这类编码器的脉冲数通常为20脉冲每圈,足够应对温控器参数调节、小型变频器频率设定、音频设备音量调节、小家电功能选择这类对角度精度要求不是极高的场景,相比电位器来说,它的旋转寿命更长,不会出现碳膜磨损导致的参数漂移问题,数字脉冲输出的信号也更方便主控芯片采集处理,不需要额外做AD转换电路。设计建模时需要重点关注几个安装边界尺寸:首先是基座的长宽尺寸,要保证在PCB上预留的安装空间不会和周边的电容、电阻等元件产生干涉,通常基座周边要预留至少1mm的安全间隙;其次是螺纹段的长度,要匹配面板的壁厚,常规面板壁厚1-2mm时,螺纹段长度3mm就足够锁紧,如果是加厚面板需要对应调整螺纹长度;还有轴的径向跳动公差,建模时要把轴和基座的同轴度公差控制在0.1mm以内,不然装配旋钮后会出现偏心晃动的问题,影响操作手感。

  建模过程中对内部结构做了简化处理,省略了内部的弹片、触点等细小易损件结构,重点还原了外部装配需要的所有尺寸特征,包括引脚的位置、直径、伸出长度,螺纹段的牙型、公称直径,D型轴的切边深度、直径、长度,基座的安装平面度要求,这些都是结构设计和选型时需要重点核对的参数。在做整机结构设计时,还要考虑编码器的按压行程和面板上旋钮的间隙配合,旋钮底部和面板表面要预留0.3-0.5mm的间隙,保证按压动作不会被面板卡住,同时旋转时不会和面板产生摩擦。另外这类编码器的防护等级通常为IP40,只适合在室内干燥环境下使用,不能应用在有液体飞溅、多粉尘的户外场景,选型时如果是特殊工况需要额外做密封结构设计,在螺纹段加装密封圈,轴段加装防尘套来提升防护能力。

  很多新手工程师在选型这类部件时容易忽略引脚的焊接温度要求,这类编码器的基座是塑料材质,波峰焊时的温度和时间要严格管控,不然容易出现基座受热变形,导致轴卡滞无法旋转的问题,建模时虽然不需要体现焊接工艺要求,但在结构布局时要把编码器放置在远离大功率发热元件的位置,避免长期高温烘烤加速塑料基座的老化。从结构可靠性来说,这款编码器的锁紧螺纹设计比直插无固定的编码器抗扭能力强很多,能承受至少10N·cm的径向扭力,完全满足日常手动操作的强度要求,不需要额外做加强筋结构来固定,能简化PCB的布局设计。
