A2212型930KV外转子无刷电机结构设计

　　这款外转子结构的无刷动力单元，最初的设计定位是面向小型多旋翼无人机、固定翼航模以及小型桌面级智能移动设备的动力输出场景，在实际工程应用中，也常被小型巡检机器人、轻量化云台传动结构选作动力源，核心优势在于同功率段下重量更轻、扭矩输出特性更适配低转速大拉力的使用需求。从结构设计逻辑来看，采用外转子布局的核心考量是将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，相比同规格内转子无刷电机，能够获得更大的转动惯量与扭矩输出半径，不需要搭配大减速比齿轮组就能直接驱动螺旋桨或者小型负载，减少了传动环节的能量损耗与机械故障点。

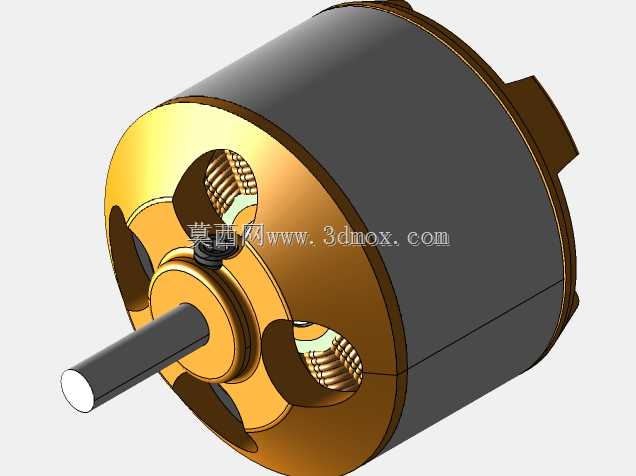

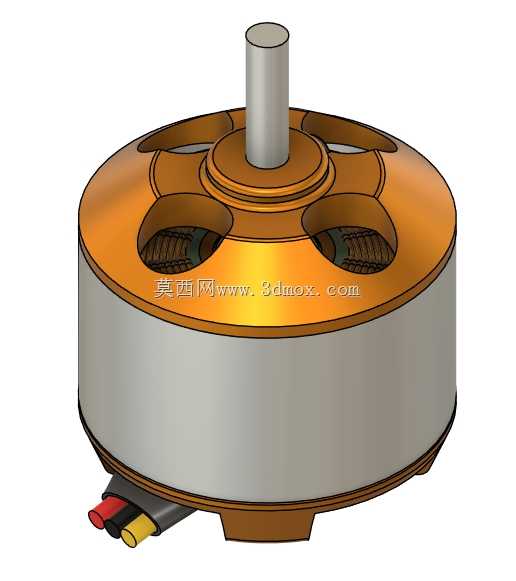

　　整体外形采用矮圆柱式布局，顶部输出轴为标准圆柱光轴设计，轴径与轴伸长度匹配市面上主流的航模螺旋桨安装座规格，不需要额外加工转接件就能完成装配；外壳上部均匀开设四个弧形镂空窗口，一方面是为了在转子高速旋转时形成导流风道，让空气直接掠过内部定子绕组表面带走铜损与铁损产生的热量，避免长时间高负载运行时绕组温升过高导致退磁或者绝缘老化，另一方面也能在不显著降低外壳结构强度的前提下，减轻整体自重，提升动力系统的功重比。外壳下部设置三个均匀分布的安装凸耳，凸耳上预留标准安装孔位，安装孔的节圆尺寸与市面上通用的电机安装座完全兼容，设备选型时不需要重新设计安装支架，直接替换同规格传统有刷电机或者其他参数接近的外转子无刷电机即可，大幅缩短设备迭代的结构设计周期。

　　底部出线端采用三根不同颜色的硅胶动力线，分别对应三相绕组的接线端，线径选型匹配930KV参数下的持续工作电流，线皮采用耐高温耐油的硅橡胶材质，能够适应户外飞行或者车间运行时的复杂环境，避免油污、温差导致的线皮开裂破损。定子绕组采用集中式绕法，在三维建模过程中对绕组端部的高度做了精准控制，确保转子旋转时端部不会与转子内壁、端盖发生刮蹭，同时预留了0.2mm左右的安全气隙，既不会因为气隙过大导致磁阻升高、效率下降，也不会因为加工装配公差导致转子扫膛。

　　在安装边界的设计考量上，整体径向最大尺寸控制在28mm左右，轴向总高度不含输出轴为22mm左右，输出轴的同轴度公差控制在0.02mm以内，避免高速旋转时出现动平衡超标导致的整机振动问题；底部安装面的平面度公差控制在0.05mm以内，确保电机安装到支架上之后不会出现安装应力导致的轴系偏斜。转子外壳采用拉伸铝材质，表面做阳极氧化处理，既能够提升外壳的耐磨性能，也能避免户外使用时的锈蚀问题，同时铝材质的非导磁特性不会干扰内部磁路的正常运行。中心定子采用硅钢片叠压结构，叠片之间做绝缘处理，减少涡流损耗，每一片硅钢片的冲片尺寸都经过磁路仿真优化，确保气隙磁密分布均匀，降低转矩波动，让动力输出更平顺。

　　从实际使用的适配性来看，930KV的转速常数意味着每输入1V电压，电机空载转速为930转每分钟，搭配3S锂电池供电时，空载转速能够达到一万转以上，适配10寸左右的螺旋桨时能够产生每轴一公斤左右的拉力，完全满足小型四旋翼无人机的起飞重量需求；如果用于小型轮式机器人驱动，搭配小直径橡胶轮时，能够实现平稳的低速运行，不会出现有刷电机换相时的卡顿问题，同时无刷结构没有碳刷磨损的问题，连续运行寿命是同功率有刷电机的五倍以上，大幅降低设备的后期维护成本。在建模过程中，所有配合尺寸都按照通用机械公差标准做了预留，轴承位的公差采用基孔制过渡配合，确保轴承能够平稳压装不会出现外圈滑动或者内圈跟转的问题，输出轴与转子端盖的连接采用过盈配合加定位胶的工艺结构，避免大扭矩输出时轴与端盖之间出现相对转动导致的动力失效。
