十字轴式万向联轴器三维结构设计

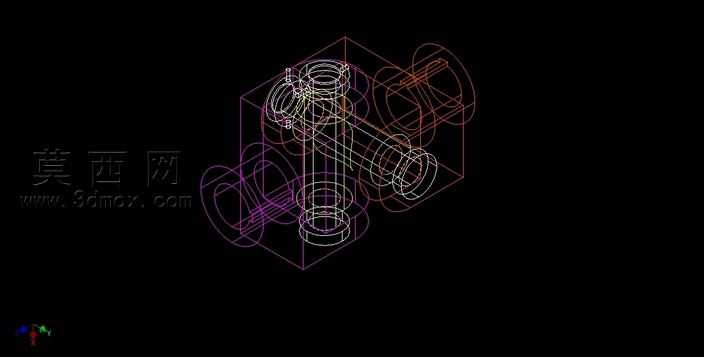

本作品为十字轴式万向联轴器的三维结构设计，建模过程依托三维设计环境完成，采用线框渲染模式呈现整体装配结构，可清晰展示各组成零件的空间位置与装配关系。建模阶段首先完成核心十字轴零件的参数化构建，依据万向传动的角度补偿需求确定十字轴的轴颈直径、轴头长度等核心尺寸，保证十字轴四个轴颈的同轴度与垂直度公差符合传动件设计规范，避免传动过程中出现卡滞或附加载荷。随后完成两端叉形接头的建模，叉形接头的叉耳位置与十字轴轴颈尺寸做匹配设计，预留合理的装配间隙保证转动灵活性，同时对接头的轴孔部分做公差适配设计，可匹配不同直径的待联接传动轴，轴孔处的键槽结构也按照传动扭矩需求做标准化设计，保证扭矩传递的可靠性。在装配体构建过程中，采用自下而上的装配思路，依次导入十字轴、叉形接头、轴套等零件，通过同轴、重合等装配约束完成整体装配，同时添加角度限位约束模拟万向联轴器的实际摆动角度范围，验证设计的角度补偿能力是否满足使用需求。渲染阶段采用线框显示模式，无需附加复杂材质效果，重点突出内部结构的穿插关系与装配逻辑，可直观呈现十字轴与两个叉形接头的铰接结构，帮助使用者快速理解万向联轴器可实现两轴不同角度下扭矩传递的工作原理。设计过程中充分考虑万向联轴器的实际工况需求，对各零件的壁厚、过渡圆角做优化处理，避免应力集中问题，同时整体结构遵循标准化、通用化的设计原则，各零件尺寸符合通用传动件的规格参数，可直接用于机械传动系统的设计参考、装配教学演示或是相关产品的二次开发设计，能够清晰展现万向联轴器补偿两轴偏移、缓冲减振的结构特点，适用于不同轴线夹角的传动轴系联接场景。
