船用轻型铝合金通行栈桥三维结构设计

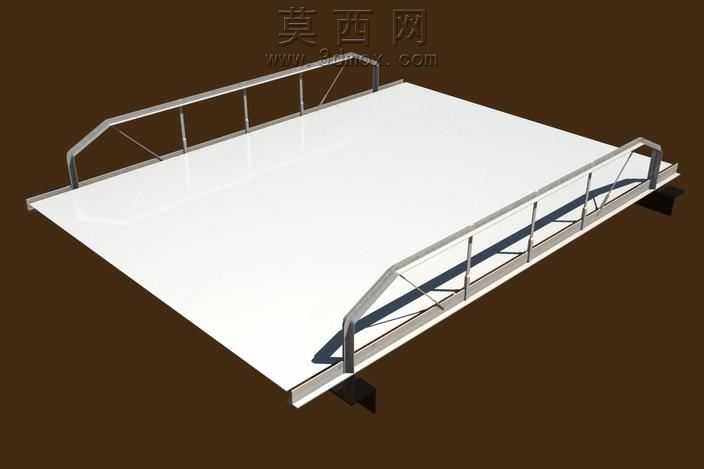

本作品为船用轻型铝合金通行栈桥的三维参数化建模成果，建模阶段采用自顶向下的装配设计思路，首先根据船用接驳场景的通行宽度、承重载荷、舷侧搭接高度差等核心需求确定整体轮廓基准，以桥面板作为主装配定位基准，依次完成两侧护栏、底部支撑纵梁、端部搭接支座的零件建模与装配约束，所有零件间的配合均采用实际生产中的连接逻辑设定，护栏与桥面板的连接点位、支撑梁的排布间距均符合轻量化承重的力学设计要求。材质渲染阶段针对铝合金构件的特性做了精细化调整，桥面板采用磨砂阳极氧化铝材质，表面设置细微的防滑纹理凹凸贴图，还原船用铝质甲板的防滑耐磨质感，护栏管材采用亮面抛光铝合金材质，支撑结构采用哑光工业铝型材材质，不同构件的金属粗糙度、反光度参数做了差异化设置，搭配深棕色纯色背景布光，采用三点布光法突出栈桥的结构轮廓与金属质感，避免多余反光干扰结构展示。结构设计上充分考虑船用场景的使用需求，整体采用铝合金材质实现轻量化设计，在保证额定承重的前提下尽可能降低构件自重，两侧护栏采用弧形过渡设计，既避免尖锐棱角带来的磕碰风险，也通过弧形结构提升护栏的抗侧向冲击能力，底部支撑纵梁采用变截面设计，在搭接受力集中的位置做了局部加厚处理，两端的搭接支座设置了防滑定位结构，可适配不同干舷高度的船舶与码头之间的接驳需求，桥面板边缘做了圆弧收边处理，避免通行时剐蹭风险。建模过程中对所有构件的壁厚、连接位预留间隙都做了工程化设定，可直接导出用于生产加工的工程图纸，也可用于船舶舾装方案的可视化展示、通行场景的模拟演示，模型的所有特征均保留参数化编辑能力，可根据实际使用场景的宽度、长度、承重需求快速调整尺寸参数，适配不同吨位船舶、不同接驳场景的使用要求，整体结构无冗余设计，在满足通行安全要求的前提下实现了最小自重的设计目标，兼顾了实用性与便携性。
