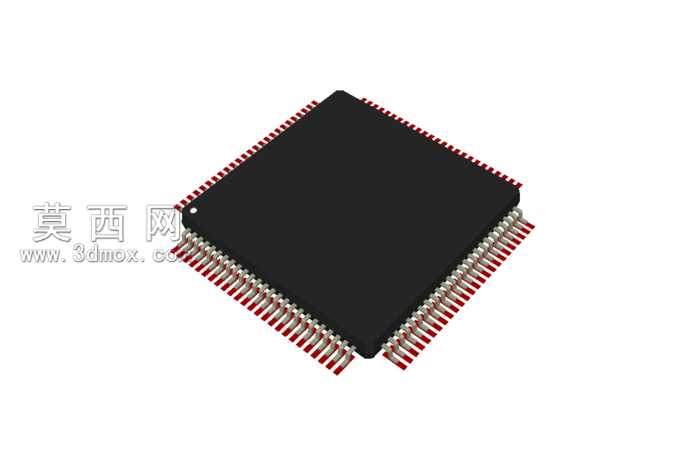

LQFP100封装芯片三维结构模型

本模型为LQFP100封装形式的半导体芯片三维结构，建模过程严格参照德州仪器官方发布的LQFP100封装尺寸规范开展，完整还原了薄型四方扁平式封装的典型结构特征。建模阶段首先以官方 datasheet 标注的核心尺寸为基准，搭建芯片主体的基础轮廓：主体为规整的黑色方形塑封基体，建模时精准控制基体的长宽厚比例，还原塑封料哑光磨砂的质感，通过材质参数调整模拟环氧塑封材料的低反光、深黑色外观特性，边缘处做微小的圆角处理，还原实际工业生产中塑封体的工艺细节，避免尖锐直角的失真表现。针对芯片四周排布的100个鸥翼型引脚，建模时采用阵列化参数设计，先完成单个引脚的结构制作：精准还原引脚从塑封体引出的弯折弧度、引脚末端的焊盘宽度、引脚间的标准间距，引脚材质设置为镀锡金属质感，模拟真实引脚的半光亮金属色泽，同时还原引脚根部与塑封体衔接的细微结构，避免引脚与主体衔接处的生硬断层。模型还还原了封装体一角的定位标记点，该标记为芯片引脚1的识别标识，位置与尺寸完全匹配官方规范，方便使用者在装配时快速识别引脚方向。渲染阶段采用柔和的均匀布光，既清晰展现塑封体的哑光质感，也能体现金属引脚的光泽层次，同时避免过度反光造成结构细节丢失。整个模型结构严谨，所有尺寸参数均符合行业通用的LQFP100封装标准，可用于PCB板三维装配仿真、电子设备结构布局验证、教学演示等场景，能够精准匹配电路板设计中的装配干涉检查需求，帮助设计人员提前预判贴片焊接环节的空间适配问题，还原贴片类芯片在整机结构中的真实占位与外观表现。
