网格型电缆敷设电线托盘结构设计

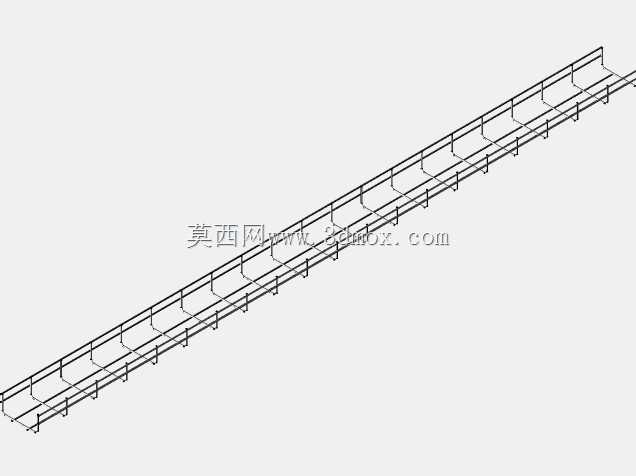

　　在工业厂房配电、数据中心机房布线、大型商超电气改造、自动化产线线缆布设这类场景里，线缆的有序敷设与防护一直是电气施工环节的核心要点，网格型电线托盘作为开放式布线载体的典型结构，相比传统封闭式槽盒，在散热性、线缆可视性、后期运维便捷度上都有明显优势，尤其适合低压控制线缆、通讯信号线的长距离架空敷设场景。这款网格结构的电线托盘采用连续格栅式框架设计，整体为长条形镂空构造，两侧设置连续的侧边挡边，底部由等距排布的横向支撑筋连接两侧挡边，形成稳定的网格承载面，既可以承托多束并行敷设的线缆，又不会完全封闭线缆的散热空间，大电流线缆长时间运行产生的热量可以直接通过网格空隙散出，避免封闭式槽盒内热量堆积加速线缆绝缘层老化的问题。

　　从安装适配角度看，该托盘的外形尺寸为宽度100mm、侧边高度50mm、单段长度2000mm，这个尺寸规格属于轻型布线承载件，适配的线缆填充率不超过横截面的50%，既符合电气施工规范里的线缆敷设余量要求，也能满足小空间吊顶内、设备侧旁的窄空间布线需求，不会因为构件尺寸过大挤占其他管线的安装空间。设计过程中，首先考虑的是现场安装的拼接便利性，单段2米的长度既可以减少拼接节点数量，也能适配常规运输与现场人工搬运的需求，不需要大型吊装设备就能完成高空架设作业；侧边的连续挡边高度设置为50mm，既可以防止敷设过程中线缆从侧边滑脱，也不会因为挡边过高增加不必要的材料消耗，同时给后期新增线缆预留了足够的操作空间，运维人员不需要完全拆卸托盘就能完成线缆的增减与排查。

　　网格的筋条排布间距经过受力核算，在均匀布放线缆的工况下，单段托盘的跨距可以达到1.5米，配套常规的吊装支架或者墙面托臂就能完成固定，不需要额外加密支撑点，能够有效降低安装阶段的材料成本与施工工时。和传统的冲孔式桥架不同，这款网格托盘的镂空率更高，除了散热优势之外，在消防场景下，开放式的结构不会形成烟囱效应，一旦出现线缆火情，烟雾可以快速散出，不会顺着封闭槽盒快速蔓延到其他防火分区，同时消防喷淋的水可以直接作用到着火点，提升布线系统的消防安全性能。在实际选型应用中，这款托盘适合承载直径较小的控制线缆、网线、光纤等弱电线缆，也可以承载小截面的电力电缆，在自动化生产线的设备布线场景里，设备旁的线缆可以直接从网格空隙中引出接入设备接线端，不需要在槽盒上额外开孔，大幅减少现场加工的工作量；在数据中心的 open 布线场景中，网格托盘的可视性可以让运维人员快速梳理线缆路由，排查故障点的时候不需要逐段打开槽盒盖板，提升运维效率。结构设计上，整体采用等截面的连续构造，建模过程中通过阵列特征完成横向筋条与侧边框架的排布，所有连接节点的受力方向都匹配实际承载时的受力路径，横向筋条与侧边挡边的连接位置做了应力过渡处理，避免长期承载后出现应力集中导致的结构变形；托盘的端部预留了拼接适配的结构余量，现场安装时可以通过配套的连接片快速完成多段托盘的拼接，也可以根据现场的路由走向做水平转弯、上下爬坡的适配调整，不需要定制特殊的异形构件就能完成大部分常规路由的布设。

　　另外，这种开放式的网格结构重量更轻，相比同规格的封闭式钢制槽盒，自重降低40%以上，对吊装支架的载荷要求更低，在老旧厂房改造、吊顶承重有限的场景里，这种轻量化的托盘结构可以有效降低建筑结构的承载负担，同时安装过程中单人就能完成托举与固定作业，减少施工的人力投入。从线缆防护的角度看，网格结构的边缘都做了圆滑处理，不会出现尖锐毛刺划伤线缆绝缘层的问题，敷设线缆的时候可以直接将线缆摆放在网格面上，不需要额外做防护衬垫就能满足线缆的防护要求；在有洁净要求的车间场景里，开放式结构不会积灰，日常清洁维护的时候可以直接吹扫，不会像封闭槽盒那样在内部堆积灰尘与杂物，降低后期的维护成本。
