面板安装式USB B型接口连接组件

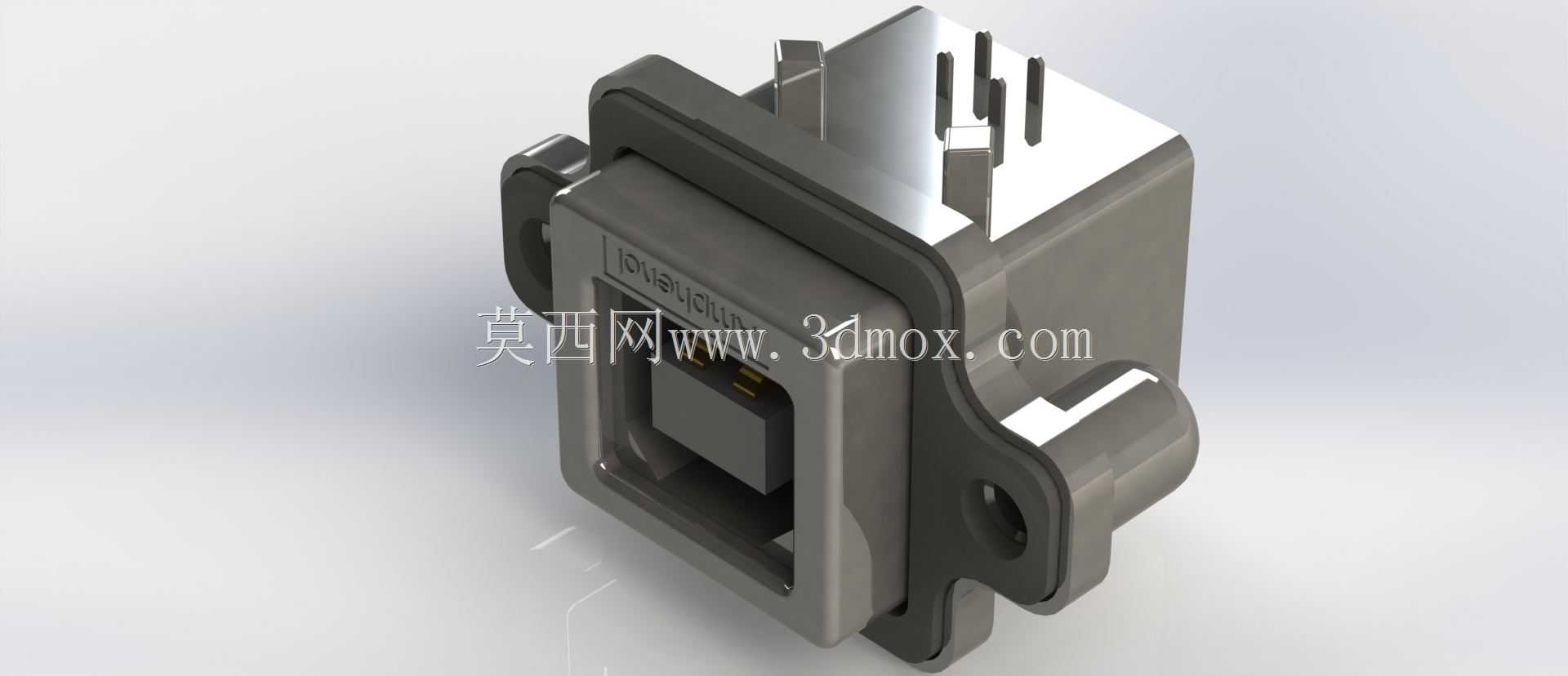

　　在工业控制设备、测试仪器、外置数据采集终端这类需要频繁插拔USB线缆的设备场景中，外露直焊在PCB板上的USB接口往往会因为反复插拔的侧向受力出现焊盘脱落、接口松动的问题，面板安装式的USB B型接口就是为解决这类痛点设计的结构件。这类接口的核心设计逻辑是将插拔受力从PCB板转移到设备外壳面板上，所有插拔过程产生的径向、轴向载荷都通过接口自带的安装法兰传递到设备壳体，完全避免PCB承受额外外力，大幅提升接口的使用寿命与设备连接可靠性。从结构细节来看，这款接口主体采用锌合金压铸外壳做整体屏蔽，外壳表面做哑光镀镍处理，既可以抵御工业环境中的常见油污、弱腐蚀介质侵蚀，也能实现良好的电磁屏蔽效果，避免接口传输信号被外部电磁干扰影响，适配工业现场复杂的电磁环境。接口内部的胶芯采用耐高温PBT材质注塑成型，接触端子采用磷青铜镀厚金工艺，保证多次插拔后的接触稳定性，降低接触电阻，避免数据传输丢包的问题。

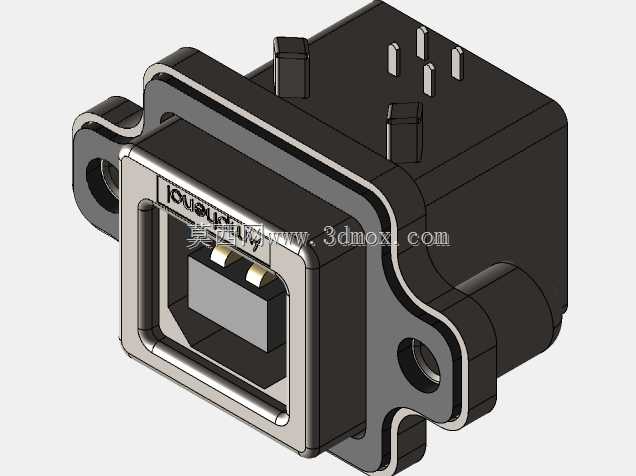

　　安装结构上，接口两侧带对称的带安装孔固定耳，安装孔位适配标准面板开孔尺寸，安装时可以通过螺丝直接将接口锁紧在设备面板的预留开孔位置，接口尾部的焊针伸出长度刚好适配常规厚度PCB的焊接位置，焊针排布符合USB B型接口的标准引脚定义，焊接时不需要额外调整走线位置，直接对应PCB焊盘即可完成装配。接口前端的插接端突出面板的高度经过优化，既可以保证USB B型公头能够完全插合到位，不会出现插接过浅导致的接触不良，也不会因为突出过多容易被外力磕碰损坏。接口与面板接触的位置自带一圈一体式的橡胶密封垫圈，当接口锁紧在面板上时，垫圈被压缩填充接口法兰与面板之间的缝隙，可以达到基础的防尘防泼溅效果，适配半户外的工业设备使用场景。在实际选型应用中，这类接口常被用在工业相机、可编程逻辑控制器外设端口、台式测试仪器、外置工业存储设备的面板上，相比板载直插的USB接口，面板安装的结构可以承受至少上千次的反复插拔不会出现结构松动，哪怕是操作人员在设备运行过程中不小心绊到USB线缆，受力也会先作用在接口壳体与面板上，不会直接扯坏PCB上的焊盘或者走线，大幅降低设备的售后维护成本。

　　建模过程中需要重点关注几个尺寸边界：首先是面板开孔的尺寸公差，开孔需要比接口主体的插接段大0.1-0.2mm，保证接口可以顺利装入开孔，同时配合密封垫圈实现密封；其次是固定耳的安装孔中心距，这个尺寸直接决定接口能不能顺利对位安装，建模时需要严格控制公差在±0.05mm以内，避免出现安装孔位错位无法锁螺丝的问题；另外尾部焊针的位置度也需要重点控制，焊针相对于安装法兰的位置偏差不能超过0.1mm，否则接口装到面板上之后，尾部焊针无法和PCB上的焊盘精准对位，会出现焊接虚焊或者装不上PCB的问题。接口内部的胶芯卡槽位置需要和金属外壳精准配合，避免胶芯在外壳内出现晃动，导致端子位置偏移影响公头插合。

　　在做设备整体结构设计时，还需要考虑接口尾部的PCB安装空间，预留足够的焊针焊接空间以及走线空间，避免PCB和接口尾部出现结构干涉，同时要注意接口金属外壳需要和设备面板的接地端可靠连接，保证屏蔽效果能够正常发挥。这类接口的外形结构方正，两侧的固定耳做了圆角过渡处理，不会在安装时划伤操作人员的手，整体结构没有多余的冗余设计，所有结构特征都服务于安装固定、信号传输、受力承载这几个核心功能，没有多余的装饰性结构，完全符合工业零部件的设计逻辑。
