HenselK9060灰色塑料电缆接线盒结构

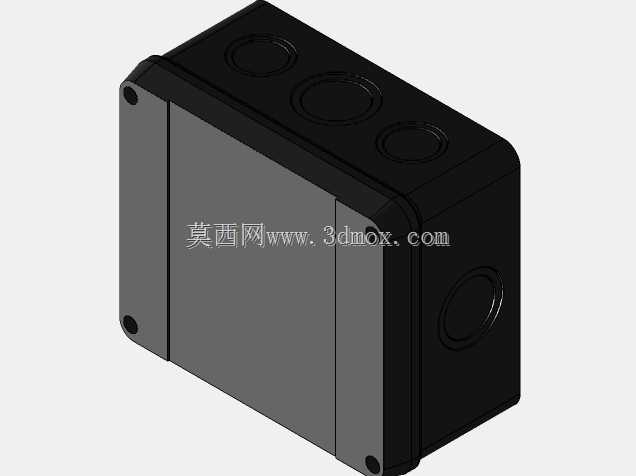

　　在低压配电布线、工业现场电气分线、户外设备接线防护这类场景里，这类方形塑料接线盒是出镜率极高的基础电气防护部件，很多做设备电控、现场布线的工程师在做结构选型时，都会优先考虑这类带预制敲落孔的封闭式接线盒，毕竟它不需要额外做开孔加工，现场施工的效率能提升不少。这款接线盒整体为方形结构，主体采用灰色硬质塑料制作，上盖为不透明设计，通过盒体边角的四个安装孔位实现上盖与盒体的紧固连接，装配完成后盒体整体的密封防护等级可以满足常规户外、车间多尘场景的使用需求，能够避免接线部位直接暴露在外界环境中，减少粉尘、水汽侵入造成的接线短路、氧化锈蚀问题。

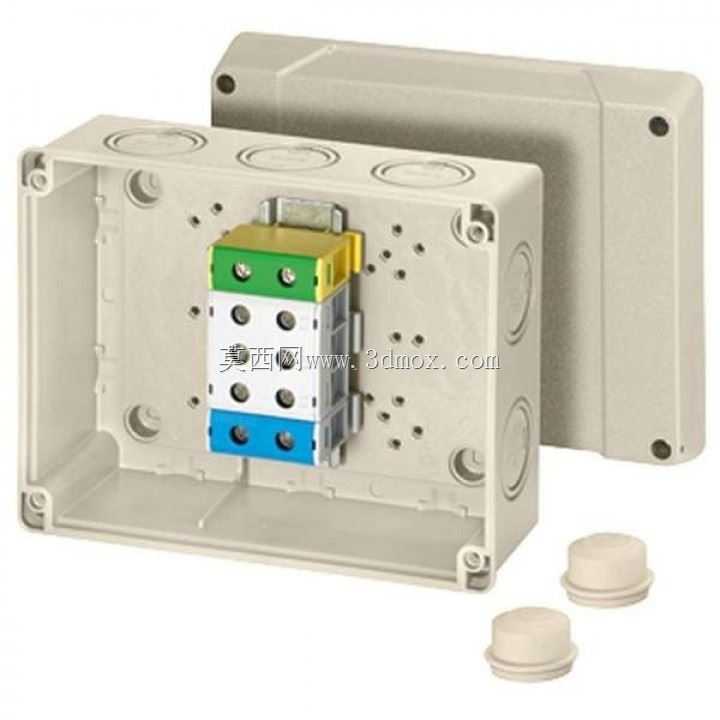

　　从实际使用的角度来说，这类接线盒的核心作用是为电缆的分接、转接提供一个独立的封闭防护空间，现场布线时，不同走向的电缆可以从盒体侧壁对应的敲落孔位置穿入盒内，在盒腔内部完成导线的压接、分线作业，之后扣合上盖完成安装，既可以让布线走向更规整，也能对裸露的导线接头做物理隔离，避免现场作业人员误触带电部位，同时也能阻挡外界的杂物、飞溅液体接触接线端子。很多户外照明线路、车间小型设备的配电分支、临时施工布线的节点防护，都会选用这类规格的接线盒，它的安装方式比较灵活，既可以通过盒体背部的固定结构直接安装在墙面、设备支架上，也可以配合导轨卡扣安装在电控柜内部的空余位置，适配不同的安装场景需求。

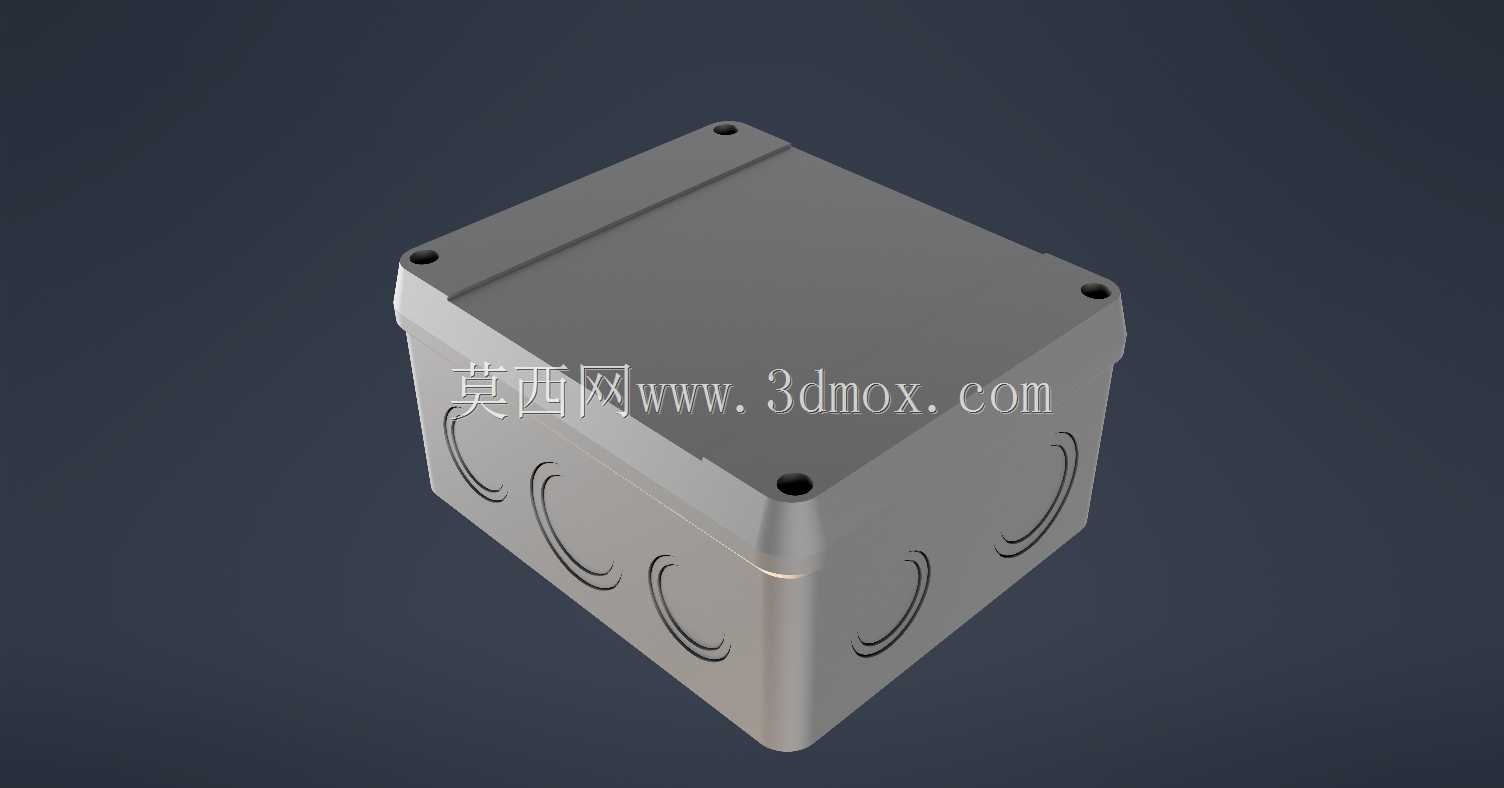

　　从结构设计的细节来看，这款接线盒的盒体侧壁预制了多组环形敲落孔，不同位置的敲落孔对应不同方向的电缆进线需求，现场施工时只需要根据实际走线方向敲掉对应位置的孔盖，就可以穿入电缆，不需要额外使用开孔工具在盒壁上钻孔，既节省了现场施工的时间，也能避免自行开孔造成的孔位不规整、密封性能下降的问题。盒体的边角做了圆弧过渡处理，没有尖锐的棱角，在安装、搬运过程中不会划伤施工人员的手部，也能避免应力集中造成的盒体边角开裂问题。上盖与盒体的配合面做了贴合限位结构，扣合之后上盖不会出现错位偏移，配合紧固件锁紧之后，盒体的整体结构强度足够应对常规的外力挤压，不会因为轻微的碰撞就出现盒体开裂、上盖脱落的问题。

　　尺寸方面，这款接线盒的宽度为119毫米，长度为139毫米，深度为70毫米，内部的腔体空间足够容纳3-5组导线的压接端子，不会因为腔体过小造成导线挤压、端子排布过于紧密的问题，能够满足常规小规格电缆的分线需求。它的适用环境温度范围覆盖零下25摄氏度到零上40摄氏度，能够适配国内大部分地区的户外环境温度变化，不会因为夏季高温、冬季低温出现塑料材质脆化、变形的问题。盒体本身的塑料材质没有做额外的表面处理，材质本身的绝缘性能足够满足低压配电场景的绝缘防护要求，不需要额外做绝缘喷涂处理。需要注意的是，这款接线盒不具备粉尘爆炸危险区域的密封防护能力，不能直接安装在有易燃易爆粉尘的作业区域，在这类特殊场景使用时需要选用对应防爆等级的专用接线盒，这点是选型时需要重点确认的边界条件。

　　在做三维建模的时候，这类接线盒的结构重点在于敲落孔的薄壁结构、上盖与盒体的配合间隙、安装孔位的位置精度，建模时需要准确还原盒体的内部腔体尺寸，因为实际选型时，腔体内部的可用空间是工程师判断能否容纳对应数量接线端子的核心依据，如果建模时把壁厚做厚或者腔体尺寸做小，就会导致选型时出现误判，实际安装时端子放不进盒内。另外盒体侧壁的敲落孔位置需要和实际产品保持一致，因为现场施工时的走线方向是提前规划好的，如果孔位位置出现偏差，就会导致电缆穿入后出现过度弯折，影响电缆的使用寿命。上盖的安装孔位需要和盒体上的柱位精准对应，不然装配时会出现螺丝无法对准、上盖扣合不严的问题，这些细节都是做这类电气配件三维建模时需要重点把控的结构要点，毕竟这类基础配件的模型精度，会直接影响到整体电控布线布局的准确性。
