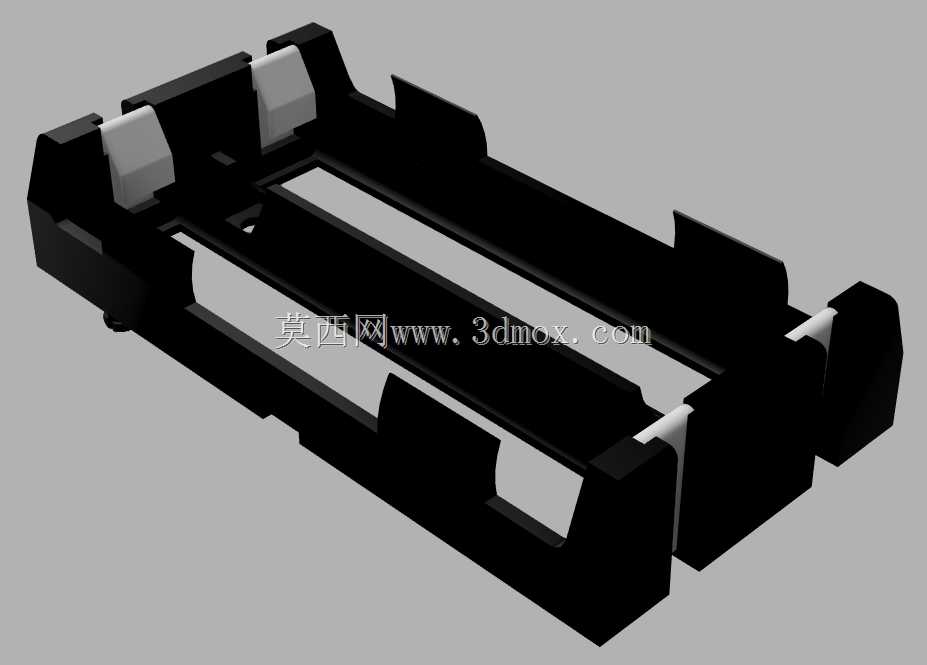

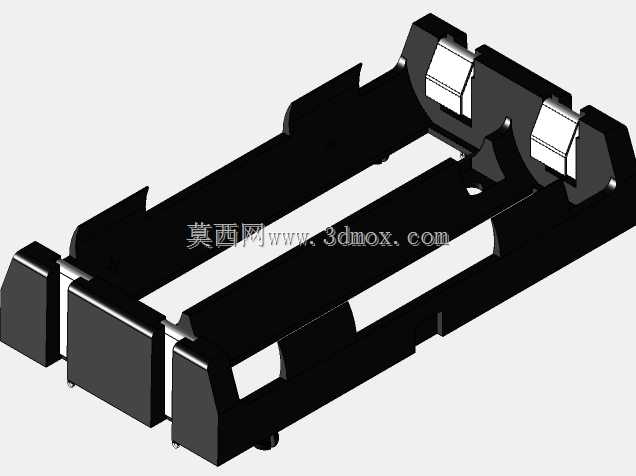

Keystone1049双槽18650电池固定座结构

　　在便携储能设备、手持检测仪器、小型工业控制终端这类需要圆柱锂电供电的产品结构设计中，电池固定座是连接电芯与设备壳体的核心结构件，直接决定了电芯装配的可靠性、抗振性能以及后期维护的便捷性。这款双槽18650电池固定座，针对两节并排布置的18650圆柱电芯设计，整体采用框架式镂空结构，在保证结构强度的前提下尽可能压缩自身占用空间，适配设备内部紧凑的安装布局。从实际使用场景来看，这类固定座常应用在户外作业的手持测量设备、小型不间断供电模块、工业无线传感节点的供电仓内，这类场景往往存在一定的振动冲击，比如手持设备跌落、设备运输过程中的颠簸，都要求电池座能够牢牢限制电芯的径向与轴向位移，避免电芯移位导致的电极接触不良、内部线路拉扯断裂等问题。

　　设计上，固定座的电芯卡位采用梯形凸台结构，凸台的接触面做了适配18650电芯圆柱曲面的弧度处理，既能够保证电芯装入后不会出现径向晃动，又不会因为过盈量过大导致电芯装入、取出时阻力过大，方便后期更换电芯的操作。两端的电极避让槽位置，预留了足够的弹片安装空间，适配常规的18650电池接触弹片，弹片安装位设置了定位卡点，能够避免弹片在多次插拔电芯后出现移位，保证电极接触的稳定性。整体框架的侧壁做了加强筋处理，在壁厚较薄的情况下依然能够提供足够的支撑强度，避免电芯装入后框架出现形变撑开的问题。

　　固定座的底部设置了两个定位凸块，对应设备壳体上的定位孔，装配时可以快速定位，不需要额外调整位置，配合壳体上的卡扣或者螺丝柱即可完成固定，不需要复杂的装配工序。尺寸边界上，这款固定座适配的单节18650电芯最大长度为68.5mm，能够兼容常规容量的带保护板18650电芯，不会出现保护板位置干涉导致电芯无法装入的问题；双槽并排的间距经过优化，既保证了两个电芯之间留有足够的散热间隙，避免大电流放电时电芯热量聚集，又尽可能缩小了整体宽度，减少对设备内部空间的占用。镂空的框架结构除了减重之外，还能够让电芯表面直接接触仓内空气，提升散热效率，在持续大电流放电的工况下，能够帮助电芯更快散出热量，降低电芯过热的风险。

　　在结构细节上，电芯入口处做了导向斜角，装配电芯时不需要精准对位，顺着斜角即可将电芯滑入卡位，提升生产线的装配效率；卡位的边缘做了圆角处理，避免尖锐边角刮伤电芯外皮，降低电芯外皮破损导致的短路风险。从选型适配的角度来看，这款固定座适合安装在设备内部的电池仓区域，安装时需要注意固定座与设备壳体之间的间隙，预留0.2mm左右的装配公差，避免壳体注塑公差导致固定座无法装入；电极弹片的选型需要匹配固定座两端的槽位尺寸，保证弹片焊接或者卡装后，电极接触点能够正对电芯的端面中心，接触压力保持在合理范围，既不会因为压力过小导致接触电阻过大，也不会因为压力过大导致电芯装入困难、弹片过早疲劳失效。对于需要做IP防护的设备，这款固定座的镂空结构需要配合电池仓的密封结构使用，避免液体顺着镂空位置进入电芯区域；在高振动工况下使用时，可以在固定座与电芯之间增加超薄的泡棉缓冲层，进一步提升抗振性能，抵消高频振动带来的电芯微动磨损。
