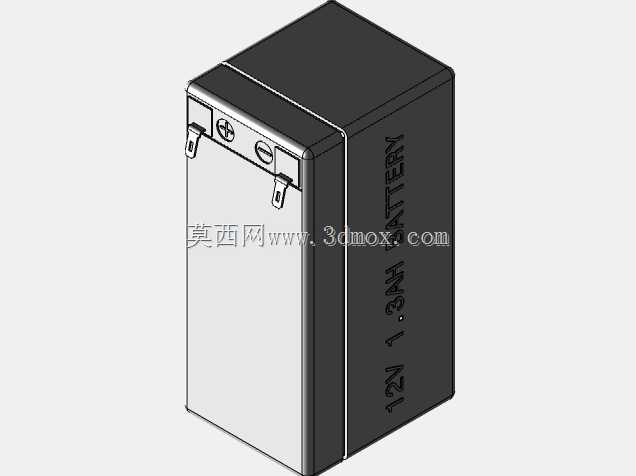

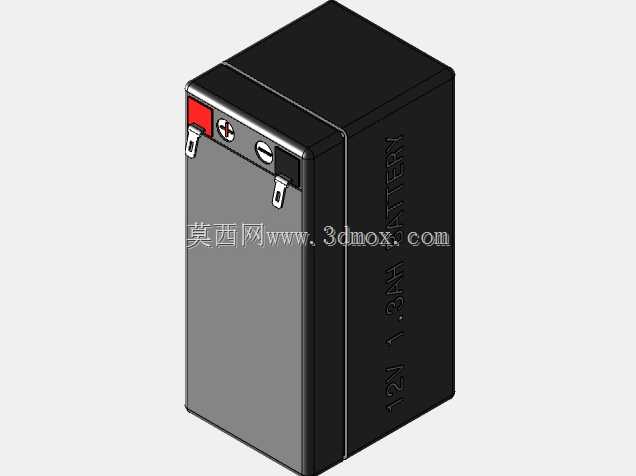

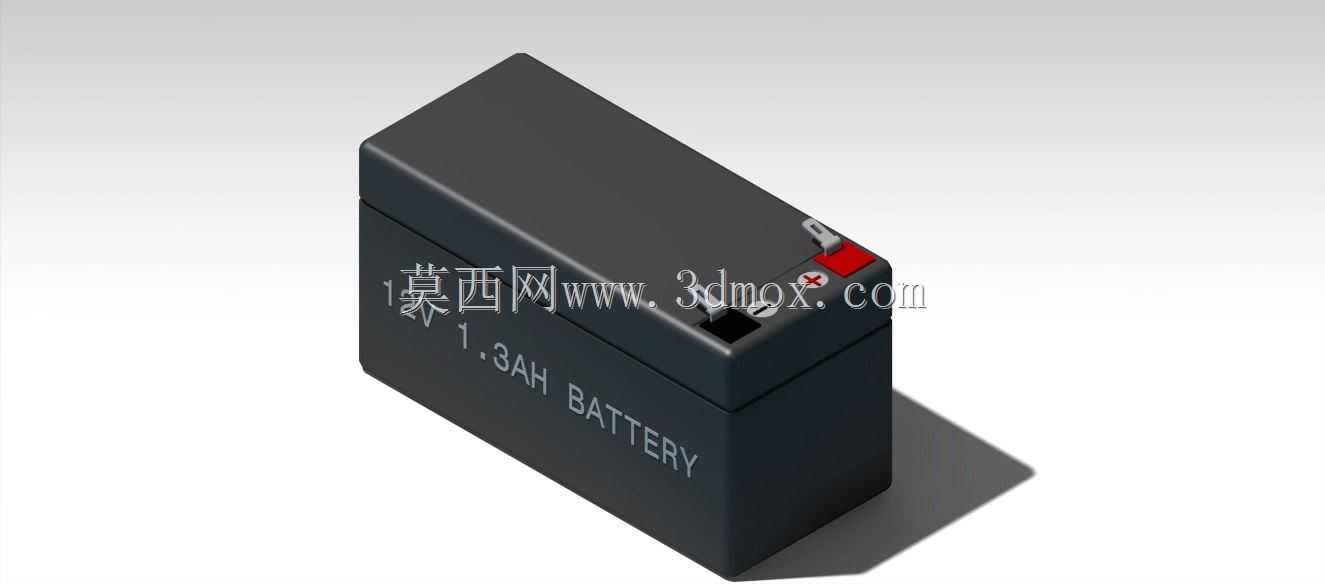

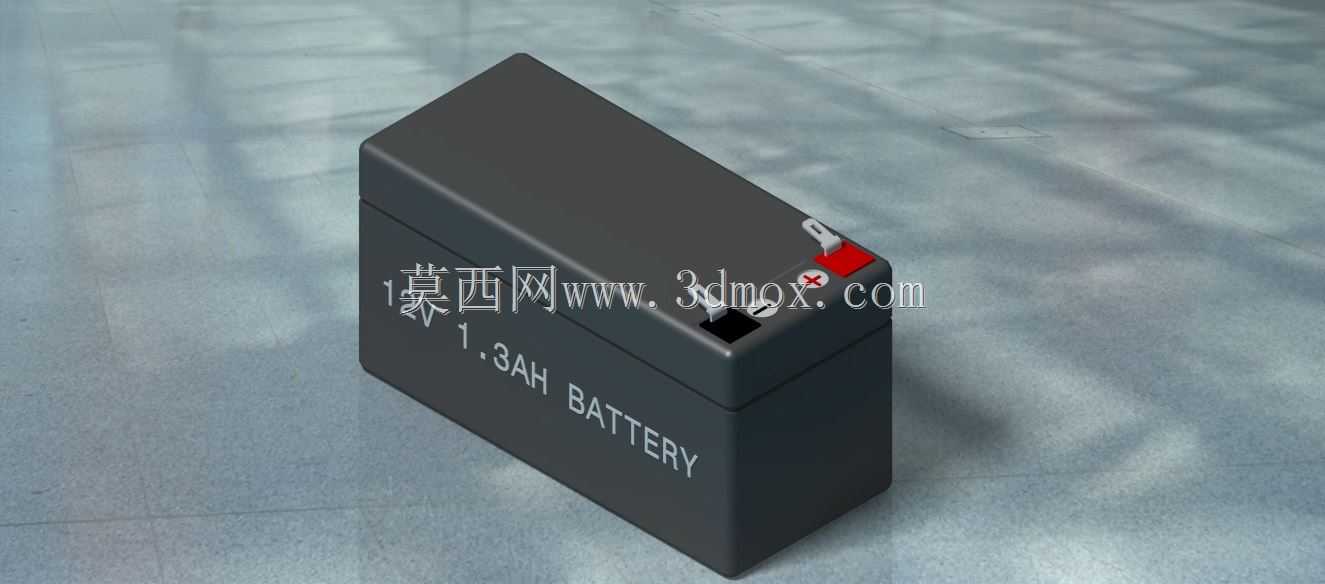

小型密封铅酸储能12V1.3Ah蓄电池结构

　　在做小型后备供电系统的结构适配时，这类小容量密封铅酸蓄电池是很常见的选型对象，很多门禁后备电源、小型UPS应急模块、消防报警装置的备用供电位，都会预留这类方块电池的安装空间，它不需要像开口式铅酸电池那样定期补充电解液，外壳全密封的结构可以直接卧式或者立式安装在设备仓内部，不用额外预留补液操作空间，也不用担心电解液渗漏腐蚀周边的结构件。

　　从结构设计的角度看，这个电池的外壳采用ABS阻燃材质注塑成型，壳体壁厚均匀，边角做了小圆弧过渡，既可以避免注塑时出现应力集中导致的开裂，也能在安装推入设备仓时减少剐蹭，不会卡滞在仓体的钣金折边处。顶部的接线端子采用内嵌式铜质嵌件，红色标识对应正极，黑色或者金属原色对应负极，端子旁边预留了螺丝固定孔位，接线时可以用M4或者M5的螺丝压接导线端子，不需要焊接，现场装配的效率很高，而且端子的凸起高度控制在5mm以内，不会和设备仓的上盖板产生干涉，很多设备的电池仓上盖和电池顶面的预留间隙普遍在8-10mm，这个端子高度刚好能留出接线后的绝缘防护空间，方便套上绝缘护套避免正负极短路。

　　设计这类电池的三维模型时，首先要锁定的是安装边界尺寸，这类12V1.3Ah的电池长宽高普遍控制在97mm43mm52mm左右，不同厂商的尺寸公差在±1mm范围内，建模时要把安装固定的卡扣位或者绑带让位槽考虑进去，很多设备会在电池仓底部设置两个凸起的定位筋，刚好卡在电池长度方向的两个端面，防止设备运输过程中电池移位扯断接线，建模时壳体的侧面要预留出定位筋的让位空间，不能把壳体侧面做成完全平整的直面，否则实际装配时会出现电池放不进仓的问题。

　　从功能特性上看，这类电池的单格电压是2V，12V规格是由6个单格电池串联封装在同一个壳体内，内部的极群采用卷绕或者叠片结构，电解液吸附在玻璃纤维棉隔板里，属于贫液设计，所以可以任意角度安装不会漏液，这一点在做便携式设备的结构设计时优势很明显，比如手持检测仪器、移动照明设备的内置供电位，不需要严格限制电池的安装方向，结构布局的灵活性更高。不过建模时要注意，壳体顶部的排气阀结构不能省略，虽然是密封电池，但是过充时内部产生的气体会通过排气阀微量释放，这个排气阀的位置在顶部两个端子之间，是一个直径3mm左右的橡胶阀片，建模时要做出这个结构的凸起，不要把顶面做成完全平面，否则和实际产品的结构不符，后续做结构干涉检查时会出现误差。

　　在实际选型适配时，还要考虑电池的接线方向，这类电池的端子都在顶面的同一侧边缘，接线时导线是从端子位置向上引出再弯折到设备的供电接口，所以建模时要在端子上方留出至少15mm的导线弯折空间，不能把其他结构件布置在端子正上方，否则会导致接线操作困难，后期维护更换电池时也不方便拆卸导线。另外电池的底部通常会有两个浅凹槽，对应设备仓底部的定位凸点，建模时要把这两个凹槽的位置做准确，深度控制在1mm左右，既能起到定位作用，又不会影响壳体的结构强度，毕竟电池外壳还要承受内部极群的重量，壁厚一般在2mm左右，凹槽位置的壁厚不能低于1.5mm，否则注塑时会出现缩痕，长期使用也容易因为外力撞击出现破损。

　　很多做小型机电设备的结构工程师在建模时，容易忽略电池的重量因素，这类12V1.3Ah的电池重量大概在500g左右，所以电池仓的固定结构不能只用塑料卡扣，最好搭配尼龙绑带或者金属压片固定，建模时要在仓体侧壁预留绑带穿过的槽位，或者压片的螺丝安装孔位，这些安装位的位置要和电池的重心位置对应，电池的重心大概在壳体几何中心偏下的位置，因为内部的铅极板重量都集中在壳体下半部分，所以固定点的位置设置在壳体高度方向1/2的位置最合适，固定时受力均匀，不会出现长期使用后电池倾斜的问题。

　　另外，这类电池的外壳表面通常会有磨砂纹理，建模时不需要做太精细的纹理细节，但是要把表面的标识印刷区域预留出来，也就是壳体侧面的平整区域，方便后续做渲染或者工程图标注时添加参数标识，不要在这个区域做加强筋或者其他凸起结构，否则会影响标识的粘贴或者印刷。壳体的合模线位置在侧面的中分线处，建模时要注意合模线的位置不要有错位，避免出现拔模角度不对导致的模型无法开模的问题，拔模角度一般设置在1度左右，既方便注塑脱模，也不会影响壳体的外观和尺寸精度。
