JetsonTX2NX配SeeedA203载板结构模型

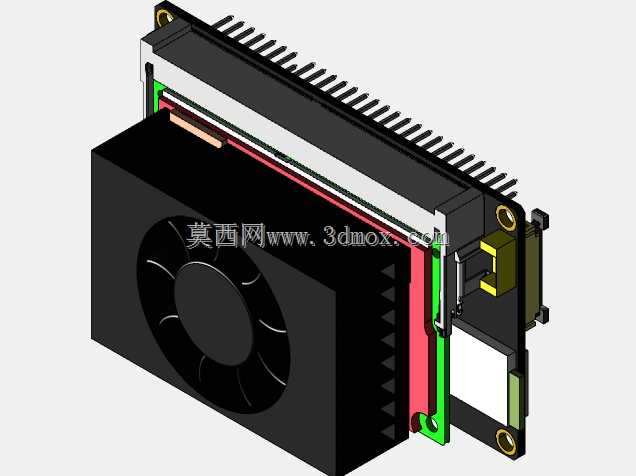

　　在边缘计算硬件的结构适配工作中，这类核心计算模块搭配载板的三维结构模型，是做设备集成、外壳定制时最核心的参考依据，很多做嵌入式工控设备、边缘AI终端的结构工程师，在项目初期都会先拿到核心板加配套载板的完整结构数据，才能开展后续的壳体设计、安装位规划工作。这个模型还原的是Jetson TX2 NX计算模块搭配Seeed A203载板的组合形态，做了核心结构的填充还原，虽然不是全细节的完整数模，但覆盖了所有对外的安装边界、外形轮廓、接插件位置，完全能满足3D打印定制外壳的设计需求，不用工程师再手动去测绘实物的各个尺寸，能省下不少前期测绘的时间。

　　从实际应用场景来看，这套核心板加載板的组合，常被用在工业边缘检测终端、小型智能机器人主控、嵌入式视觉分析设备里，这类设备往往需要根据安装场景定制专属外壳，既要预留出散热风道的空间，也要避开各个外接接口的插拔空间，还要考虑在设备内部的安装固定位。很多工程师在做这类定制项目时，最头疼的就是核心板和载板的结构数据不全，要么是厂商给出的二维图纸尺寸标注有偏差，要么是缺少接插件的突出高度、散热片的实际轮廓，导致设计出来的外壳要么装不上，要么接口对不准，要么散热鳍片和壳体干涉。这个模型把核心的结构边界都做了还原，自带的散热风扇模组的轮廓、鳍片的排布高度、载板上各个突出接插件的位置和高度、板卡的四个安装孔位都做了对应，设计外壳的时候可以直接把这个模型作为基础参考件，在外部做壳体的壁厚设计、卡扣位置规划、安装柱的对位。

　　从设计思路上看，这个模型没有去还原板卡上的细小电子元器件，而是抓准了结构设计最需要的核心要素：首先是整体的外形包络，整个板卡加散热模组的最大长宽高尺寸做了精准还原，能直接确定外壳的最小内部空间；其次是所有对外接口的位置和突出尺寸，包括载板侧边的以太网口、USB接口、显示接口的位置和突出板边的距离，设计外壳开口的时候可以直接对位，不用反复核对尺寸；然后是散热结构的轮廓，自带的轴流风扇和散热鳍片的整体外形做了还原，设计外壳的时候可以对应预留进风出风的开孔位置，避免壳体挡住散热风道，影响核心模块的散热效率；最后是板卡的安装孔位，四个角的固定孔位置和孔径做了对应，设计外壳内部的支撑柱时可以直接对齐，保证板卡安装时不会出现孔位偏差。

　　在安装边界的把控上，这个模型明确区分了板卡本身的实体区域和接插件的突出区域，比如载板侧边的接口突出板边的距离、散热模组高出PCB板的高度、底部接插件的突出高度都做了体现，工程师在做设备内部布局的时候，可以直接把这个模型导入装配体，和其他的元器件比如电源模块、接线端子、外部接口座做干涉检查，提前发现布局上的冲突。比如在设计小型壁挂式边缘计算终端的时候，需要把这套核心板载板组合放在壳体内部，旁边要布置电源模块和接线端子，用这个模型就能提前确认各个部件之间的安全间隙，避免后期打样之后出现部件干涉装不进去的问题。另外模型还原的散热风扇位置，也能帮助工程师规划内部的风道走向，确定进风口和出风口的位置，保证风扇吸进的冷风能顺利流过散热鳍片，带走核心模块运行时产生的热量，避免因为风道设计不合理导致核心模块过热降频。

　　很多做3D打印定制外壳的从业者都知道，这类嵌入式板卡的外壳定制，最核心的就是要有准确的板卡结构参考，要是靠手动测绘，不仅要花大量时间测量各个尺寸，还很容易出现测量误差，导致打印出来的外壳和板卡不匹配。这个模型虽然是简化的填充模型，但所有和外壳设计、安装相关的关键尺寸都做了还原，不需要额外的测绘工作，就能直接在此基础上开展外壳设计，不管是做卡扣式的塑料外壳，还是做螺丝固定的金属外壳，都能以这个模型的结构边界作为设计基准，保证最终做出来的外壳能完美适配板卡，各个接口对位准确，散热空间预留充足，安装固定可靠。
