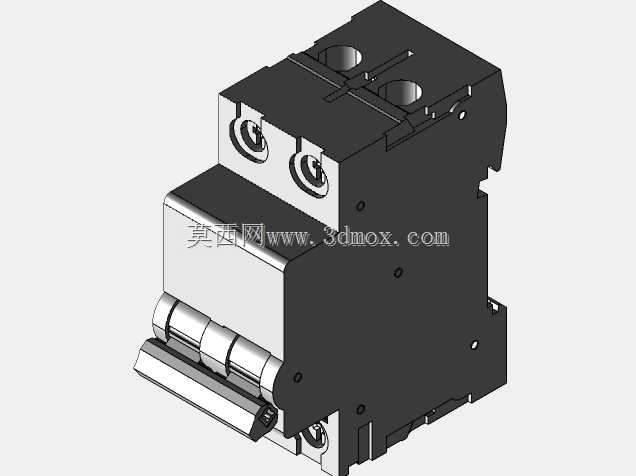

Acti9系列双极小型断路器结构设计

　　在低压终端配电场景里，这类双极结构的小型断路器是民用住宅、工业机柜、商用配电回路里的核心保护元件，日常运维中接触最多的就是这类模数化的终端保护器件，建模时需要兼顾实际安装的适配性与内部结构的合理性。从实际使用场景来看，这类器件主要承担终端回路的过载与短路保护功能，同时兼具线路的手动分合控制作用，双极结构可以同时断开火线与零线，在单相220V回路里能提供更可靠的断电隔离效果，避免零线带电带来的运维安全隐患，常见于住户入户配电箱、设备控制柜的电源输入侧、照明与插座回路的分支保护位置。

　　设计这类器件的三维结构时，首先要匹配标准DIN导轨的安装尺寸，底部的卡扣结构需要完全适配35mm标准导轨的安装边界，整体宽度严格遵循2P模数化尺寸规范，单极宽度为18mm，双极整体宽度控制在36mm，确保在标准配电箱内并排安装时不会出现干涉，高度方向预留出操作手柄的活动行程，深度方向匹配常规配电箱的内部安装空间，不会出现箱门无法闭合的问题。外壳部分采用上下分壳的卡扣加螺丝固定结构，建模时要考虑外壳的拔模斜度，表面的散热筋结构既可以提升外壳的结构强度，也能在分断大电流时辅助内部热量散出，避免外壳因内部温升过高出现形变。

　　进出线端的接线端子结构设计为压线框式结构，适配1-25平方毫米的铜导线接入，端子的螺丝孔位要对准外壳的操作孔，方便电工用螺丝刀直接操作压线，不需要额外拆解外壳。操作手柄的行程角度设计在90度范围内，分闸与合闸位置有明确的位置标识，手柄的凸起结构符合人机操作的尺寸，戴绝缘手套操作时也能顺利扳动，不会出现打滑的问题。内部的脱扣机构部分，建模时要还原热脱扣与磁脱扣的联动结构，热脱扣的双金属片位置要匹配电流整定的行程，磁脱扣的衔铁结构要保证短路时能快速触发机构脱扣，机构的转轴位置要做限位结构，避免脱扣时行程过大损坏内部零件。

　　灭弧室的栅片结构按照等间距排列，栅片的切口朝向触头分断的位置，引导电弧快速进入灭弧室被切割冷却，提升短路分断能力，建模时要注意灭弧室与外壳的定位卡槽，确保装配时不会出现移位。侧面的附件安装槽预留了适配辅助触头、报警触头的安装位置，不需要额外打孔就能扩展附件功能，满足不同配电场景的信号反馈需求。进出线端的隔弧板结构要突出端子表面，避免接线时导线毛刺外露引发相间短路，隔弧板与外壳为一体化结构，提升装配效率。

　　从安装边界来看，器件安装后顶部与底部的接线空间要预留出至少30mm的导线弯曲半径，方便导线接入与后期维护，左右两侧与其他相邻断路器的间隙控制在1mm以内，既节省配电箱内的安装空间，也不会因为器件外壳的尺寸公差导致安装卡滞。外壳的材质选用热固性塑料，建模时要考虑材料的收缩率，确保开模后尺寸符合装配公差，所有的棱角位置都做R0.5以上的圆角处理，避免装配和运维时划伤操作人员。这类双极断路器的额定电流覆盖0.5A到63A的范围，不同电流规格的产品外形尺寸完全一致，仅内部的双金属片整定参数、磁脱扣线圈匝数有区别，建模时采用参数化设计，只需要修改内部零件的参数就能快速生成不同电流规格的模型，提升系列化产品的设计效率。

　　在实际建模过程中，要重点关注各个运动部件的干涉检查，比如手柄在分合闸过程中与外壳的间隙、脱扣机构动作时零件之间的运动轨迹、触头分合时的开距与超程尺寸，这些参数直接影响产品的实际使用性能，不能只做外观的还原，要确保模型的结构符合实际产品的运动逻辑。接线端子的压线行程要预留足够的余量，保证最大线径的导线接入时，压线框不会顶到端子的内壁，最小线径接入时也能可靠压紧，不会出现导线松脱的问题。底部的导轨卡扣要设计成弹性结构，安装时可以顺利卡入导轨，拆卸时用螺丝刀撬动卡扣的解锁位置就能轻松取下器件，不需要强行撬掰损坏外壳。
